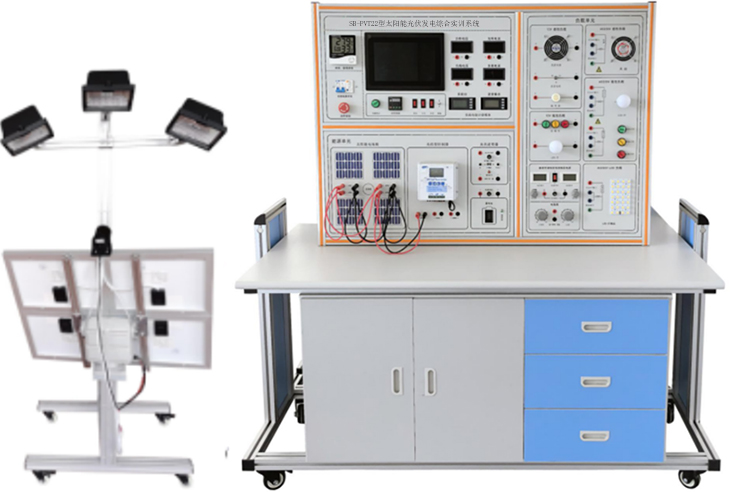

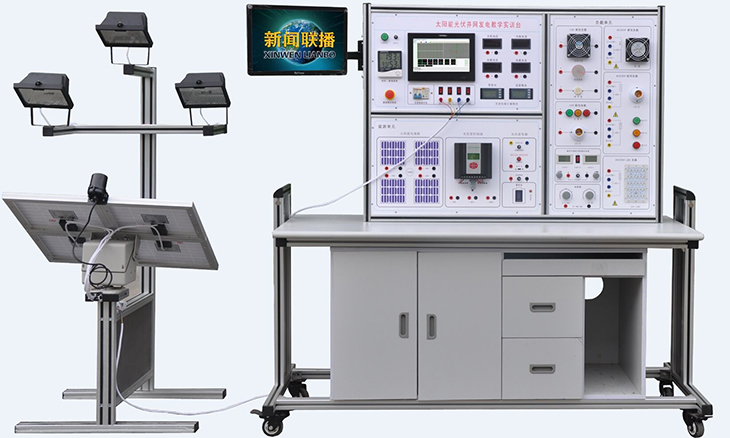

SB-PVT22太阳能光伏发电系统实验实训台

一、系统实训应用范围：
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、技术参数

2.1、太阳能电池板

太阳能光伏发电系统实验实训台,太阳能光伏发电实验设备,太阳能光伏发电实训装置,太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。

Ø 最大输出功率：4*10W

Ø 开路电压：21.24V（并联），4*21.24V（串联）

Ø 短路电流：4*0.75A（并联），0.57A（串联）

2.2、自动跟踪单元

Ø 跟踪方式：双轴全自动跟踪；精度：±0.5°

Ø 水平回转角度：360° ；俯仰角度：180°

Ø 控制器供电电源：DC 12V

Ø 电机供电电源：DC 12V

2.3、照度计

Ø 量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。

2.4、含有电压表、电流表、温度表及湿度表

Ø 直流电压表0-200V、直流电流表2A各两只

Ø 交流电压表0-500V、交流电流表5A各一只

Ø 温度、湿度表:温度测量范围：-50℃-+70℃ 湿度测量范围：20%-90%

2.5、蓄电池容量40Ah、电压12V

2.6、环境监测模块技术指标

Ø 含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示

2.7、10寸工控一体机，带触摸功能

Ø C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器

Ø 主板:Intel M11工控固态节能主板

Ø 内存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。

Ø 硬盘:24G SSD固态硬盘

Ø 显卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。

Ø 声卡:集成ALC662 6声道高保真音频控制器

Ø 网卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。

Ø 电源:外置电源（100V至220V宽幅电压，全球通用）

Ø 显示屏:13寸LED工控屏分辨率：1024*600

Ø 触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏

Ø 整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，

Ø 1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)

Ø 2*COM串口,1* 12V DC_JACK输入接口

系统状态：

太阳能控制器（带报警功能）：

Ø 输入电压、电流、功率的数据显示及动态曲线显示

Ø 输出电压、电流、功率的数据显示及动态曲线显示

Ø 蓄电池：电压数据显示及动态曲线显示

2.8、太阳能发电逆变器模块技术指标

Ø 类别：正弦波逆变器

Ø 输入电压：DC9.7-14.4V，

Ø 输出电压：AC220±5%和5V

Ø 防反接保护

Ø 欠压保护：9.6V±0.2V

Ø 过压保护：14.4V±0.2V

Ø 输出功率：100W

Ø 峰值功率：300W

Ø 输出波形:正弦波

2.9、太阳能控制器技术指标：

控制器相关参数：（12V/24V自动切换系统）

（1）具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制

（2）采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6% ，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿
