钨极氩弧焊技能实训装置

SBJLDH-1钨极氩弧焊技能实训装置

一、产品概述

钨极氩弧焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成钨极氩弧焊的认识和基本操作、平板对接、环焊缝焊接、角焊缝焊接等。该设备可方便控制氩气流量、焊接电流等，并配有完备的工具及配件，是学校焊接技术实训室建设的理想设备。

钨极氩弧焊技能实训装置适合职业学校、技工学校焊接技术及自动化专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。

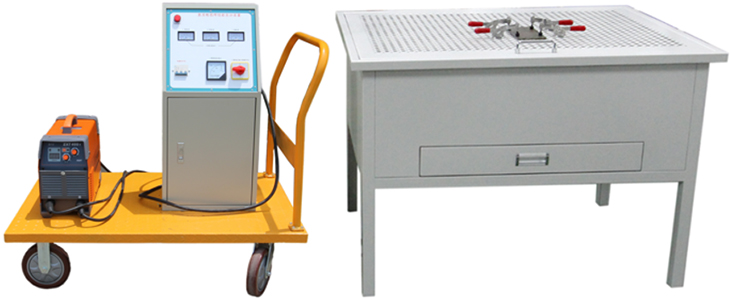

参考图片

二、技术性能

1.输入电压：三相四线～380V±10% 50Hz

2.工作环境：温度范围-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000米

3.装置容量：12kVA

三、系统配置

该实训装置主要由焊接电源、焊枪、控制系统、等速送丝系统、小推车、实训桌及配件组成。

1.焊接电源

输出电流在10A～315A之间可调，空载电压:67V，氩弧焊工作电压：10.4～22.6V，额定输出电流：315A，负载持续率：60%，氩弧焊时适合焊丝直径：0.8～4.0mm，高频引弧：引弧成功率高,小电流(<10A)焊接稳定，成型好，推力电流可调，保证引弧及焊接质量，提升加长线远距离焊接性能，延时关气可调：有效防止焊接停止时出现熔池氧化现象。

2.智能教学测控仪（整个教室配置1套）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测六大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波、曲轴缺齿波形，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

3.小推车

配有四个万向轮，方便焊接电源及工具箱的随意移动。

4.实训桌

桌面采用网孔板结构，利于焊接过程中产生的焊渣落到焊渣接收板以及便于焊接夹具的任意安装。学生可在实训桌上面进行焊接实训简单、较轻的焊件。

序号	名称	规格	数量	备注
1	焊丝	1.6mm	1盒
2	手锤	1.5P	1把
3	焊缝检验尺	HJC40型	1把
4	錾子		1个
5	钢丝刷	宽40mm	1把
6	焊接面罩		1只
7	焊件	板料	2块	100mm×100mm×6mm
8	焊件	管料	2根	Φ60mm×100mm×5mm
