SBKZT-01B一体化智能控制及教师示教主控台
(一)、产品概述:
该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有电源控制系统、多媒体教学系统、老师豪华椅子。
(二)、技术参数:
1.工作电源:三相五线 380V±5% 50Hz
2.安全保护:漏电保护(动作电流≤50mA),过流保护
3.规格尺寸:2400×800×780mm
4.额定功率:<2KW
5.环境温度:-10℃ ~40 ℃
6.相对湿度:<85%
7.设备重量:200Kg
(三)、产品结构:
1.桌身部分:钢质喷塑,半圆形设计,琴型结构,符合人体学设计,柜体设计有标准19吋机架模式,可放置各种多媒体器材:功放、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。
2.桌面部分:采用优质钢板经数控精加工成型,桌边圆弧型设计,桌面敷设防静电绝缘皮具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
3.实训屏部分:采用优质钢板斜面设计精加工,面板采用优质铝板,彩色喷绘工艺,颜色协调、设计合理。设有电源控制系统、多媒体中控面板、嵌入式显示器等布局科学操作方便。
(四)、基本配置:
NO |
名称 |
型号 |
规格参数 |
单位 |
数量 |
备注 |
1 |
示教台 |
SBKZT-01B |
2400×750×750mm |
张 |
1 |
|
2 |
控制屏 |
SBKZT-01B |
1200×480×330mm |
台 |
1 |
|
3 |
电脑 |
|
|
台 |
1 |
用户自备 |
|
多媒体中控 |
DYU-8160 |
|
套 |
1 |
|
|
学生台电源管理系统 |
SBKZT-01B |
分组电源控制 |
套 |
1 |
|
|
高级五轮转椅 |
|
|
张 |
1 |
|

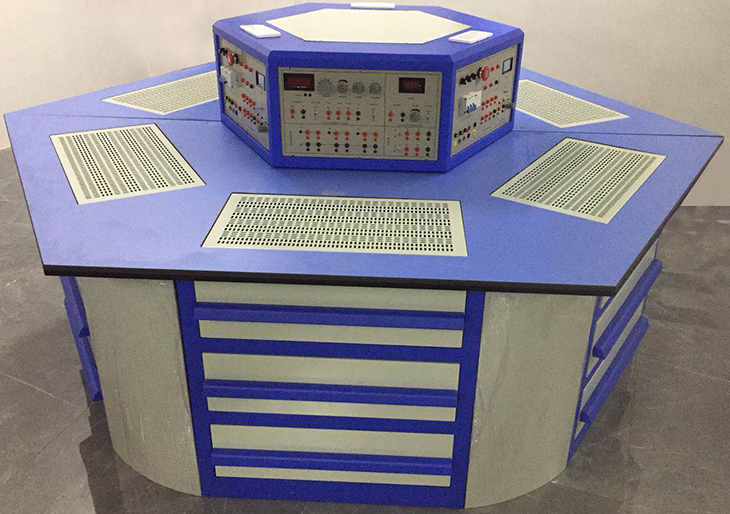

SBDGZ-02电工电子一体化创新实训装置
(6工位/台)
随着教学改革的不断深入,实验教学与理论教学在高等教育中占有同等重要的地位,如何提高实训教学质量,提高学生综合素质、创新能力以及社会适应能力,已经成为关注的热点问题。对电工电子实训室一体化建设问题进行讨论。
一、技术性能
工作电源:三相五线制 AC380V±5% 50Hz
*安全保护:漏电保护(动作电流≤30mA)过流保护,熔断器保护
额定功率:≤2kW
环境温度:-10℃~40℃
5. 相对湿度:≤85%
二、装置组成
1.*桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,方便调整设备的摆放位置。
2.*桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3.*实训屏部分:整体采用钢架式结构。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目,集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。
整个控制屏由六工位组成,每个工位均设有启动、停止按钮控制电源的输出,并设有急停按钮,电源输出有短路保护。同时设有450V指针式交流电压表一只,通过波段开关切换指示电源输入的三相线电压。
4.多功能网板部分:多功能网孔板采用网版式设计,主体采用1.5mm厚的拉丝不锈钢板加工成型,采用5×10mm孔加工,配合固定胶粒卡子,整体设计规范、合理,使各类元器件在任何角度、任何方位都能轻松装配、调整。
三、实训仪器及电机
电子创新透明套件3套/台
实训电机
三相鼠笼式异步电动机 WDJ26 AC380V/△ 3台/台
三相鼠笼式异步电动机 WDJ24-1 AC380V/Y(*带速度继电器) 3台/台
三相双速异步电动机WDJ22 AC380V/YY/△ 3台/台
2.提供万用表、兆欧表、钳形电流表等实训仪器3套/台
四、实训项目
(一)基本技能训练
常用工具的使用及识别
电工识图训练
电工布线工艺
常用导线的连接和绝缘层的恢复
万用表的认识与使用
兆欧表的认识与使用
钳形电流表的认识与使用
(二)电力拖动实训
三相异步电动机直接启动控制
9.三相异步电动机接触器点动控制线路
10.三相异步电动机接触器自锁控制线路
11.三相异步电动机Y-△启动手动控制线路
12.三相异步电动机Y-△启动自动控制线路
13.三相异步电动机接触器联锁的正反转控制线路
14.三相异步电动机按钮联锁的正反转控制线路
15.三相异步电动机双重联锁的正反转控制线路
16.三相异步电动机倒顺开关控制的正反转控制线路
17.三相异步电动机能耗制动控制线路
18.三相异步电动机反接制动控制线路
19.三相异步电动机串电阻降压启动控制线路
20.三相异步电动机多地控制线路
21.工作台自动往返控制线路
22.接触器控制的三相双速异步电动机控制线路
23.时间继电器控制的三相双速异步电动机控制线路
24.学生自行设计电路的安装、接线与调试
(三)仪表照明实训
25.白炽灯照明电路的安装
26.两个开关控制一盏灯
27.两地控制一盏灯
28.声控开关控制照明电路
29.人体感应开关控制照明电路
30.触摸延时开关控制照明电路
31.日光灯电路
32.电度表原理与接线
33.单相电度表的直接接线
34.单相电度表经电流互感器接线
35.住宅照明线路实训
(四)电子创新实训项目
(1)模拟电子技术综合应用、创新实训项目
1.常用二极管的性能测试及应用
2.双极晶体管及场效管输出特性的测定
3.单管放大电路的研究
4.两极放大电路及负反馈放大电路的研究
5.助听器电路的调试(电子产品线路)(综合应用)
6.恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)
7.三极管放大电路故障排除
8.整流、滤波及稳压电路的研究
9.直流稳压正、负电源电路的研究
10.典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)
11.OTL功率放大电路的故障排除
12.LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)
13.运算放大器基本运算电路
14.对由运放器组成的积分运算电路、微分运算电路
15.对由运放器组成的电压比较器传输特性的研究
16.气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)
17.方波、三角波和锯齿波发生器电路的研究与测试
18.三角波、方波及正弦波发生器的制作竞赛
19.RC(文式桥式)正弦波振荡器和制作与调试
20.电容三点式LC正弦波发生器
21.有源滤波电路研究
22.直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)
23.恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)
(2)数字电子技术综合应用、创新实训项目
1.基本逻辑门电路功能测试
2.优先编码器功能测试
3.二进制译码器和数据选择器功能测试
4.全加器和超前进位全加器功能测试
5.数值比较器功能测试
6.七段码锁存/译码/驱动器功能测试
7.各类触发器功能测试
8.双向移位寄存器功能测试
9.二一五一十进制计数器功能测试
10.二位十进制计数/译码/驱动/显示电路
11.可逆十进制计数电路功能测试
12.N进制计数电路功能测试
13.555定时器基本应用电路
14.微分型单稳态触发器
15.集成单稳态触发器及其应用
16.集成施密特触发器及其应用
17.声光控制节能路灯电路(电子产品线路)(综合应用)
18.8线数据传输电路(电子产品线路)(综合应用)
19.4位环形计数节拍发生器(电子产品线路)(综合应用)
20.秒脉冲信号发生器(电子产品线路)(综合应用)
21.救护车/消防车声响报警电路(电子产品线路)(综合应用)
22.D/A转换器将数码转换成单极性、双极性模拟电压
23.数控变频三角波-方波发生器
24.移位寄存器彩灯显示电路(电子产品线路)(综合应用)
25.8位优先编码器抢答电路(电子产品线路)(综合应用)
26.触摸式密码电子锁电路(电子产品线路)(综合应用)
27.数字钟电路(电子产品线路)(综合应用)
28.二位十进制计数符合电路(电子产品线路)(综合应用)
29.交通灯控制电路(电子产品线路)(综合应用)
30.升/降阶梯波发生器(电子产品线路)(综合应用)
31.光电转换加/减计数电路(电子产品线路)(综合应用)
五、*单组器件配置清单(整台装置需配置六组元器件)
序号 |
名 称 |
型号与规格 |
数量 |
1 |
单相电度表 |
DD862a |
1台 |
2 |
螺口灯座 |
3A/250V |
2只 |
3 |
灯泡 |
220V/40W |
2只 |
4 |
单联开关 |
CD200-DG86K1 |
1只 |
5 |
双控开关 |
CD200-DG86K2 |
1只 |
6 |
声(光)控延时开关 |
CD200-D86SG |
1只 |
7 |
触摸延时开关 |
CD200-D86M |
1只 |
○ |
人体感应开关 |
CD200-D86HW |
1只 |
9 |
开关盒 |
H86MS50 |
2只 |
10 |
日光灯管套件(镇流器) |
10W |
1套 |
11 |
电流互感器 |
LMK3(BH)-0.66 5/5A 5VA |
1只 |
12 |
空气开关 |
DZ47-63LEP-4P/6A |
1只 |
13 |
保险丝座 |
RT18-32/3P |
1只 |
14 |
直插式保险座 |
RT14-20 |
2只 |
15 |
熔断器 |
RT18-20/3A |
3只 |
16 |
熔断器 |
RT14-20/2A |
2只 |
17 |
交流接触器 |
LC1-E0610Q5N |
4只 |
18 |
接触器辅助触头 |
LAEN11 |
4只 |
19 |
热继电器 |
JRS1D-25(0.63-1A) |
2只 |
20 |
热继电器座 |
JRS1D-25/Z |
2只 |
21 |
通电延时时间继电器 |
ST3PA-B/380V(0-10S) |
1只 |
22 |
时间继电器座 |
PF-083A |
1只 |
23 |
平动按钮 |
Φ22-LAY16-AG11 |
2只 |
24 |
平动按钮 |
Φ22-LAY16-AR11 |
2只 |
25 |
平动按钮 |
Φ22-LAY16-AB11 |
1只 |
26 |
按钮开关盒 |
3孔 |
2只 |
27 |
行程开关 |
LX19-222 |
2只 |
28 |
行程开关 |
LX19-001 |
2只 |
29 |
倒顺开关 |
KO3-15 |
1只 |
30 |
控制变压器 |
BK100 AC380V/220V/36V |
1只 |
31 |
电阻 |
75Ω/75W |
3只 |
32 |
电阻 |
10Ω/25W |
1只 |
33 |
二极管 |
1N5408 |
4只 |
34 |
塑料安装卡子 |
|
250只 |
35 |
自攻螺丝 |
|
120只 |
36 |
走线槽 |
2525 |
2米 |
37 |
接线端子排 |
JF5-2.5/5 |
5条 |
38 |
G形导轨 |
0.4米 |
1根 |
