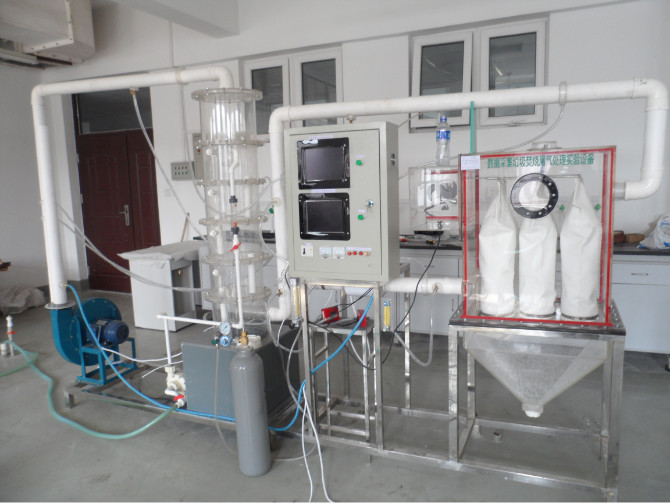

SBHJ-40垃圾焚烧尾气处理实验装置
一、实验目的
1.了解垃圾焚烧尾气处理设备的组成、规格及构造。
2.测定气源浓度、风量、风速等条件，对其处理效率的影响。
二、技术参数
1.动力装置布置为负压式；
2.处理气量约：100—200m3/h；
3.风机功率：1.5KW，风压为280mmH2O；
4.吸收效率约：80%，除尘效率约：95%；
5.工作电源：三相五线380V±10%，50Hz；安全保护：具有接地保护，漏电保护，过流保护；功率1600W；
6.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
7.装置外形尺寸：2500mm×500mm×1800mm。
三、主要配置
1.袋式除尘器1套；填料塔1套；
2.气尘混合系统1套；气体整流板1套；系统静压测口2个；
3.自动粉尘加料装置1套；卸灰装置（集尘室）1套；
4.U形压力计、L型皮托管1套、人工监测进出口2组、测压环2组；
5.SO2气体与钢瓶1套（10升）、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
6.贮液箱1只：白色12mm厚台湾喜德PP板；耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套；
7.离心通风机1台：1500W，变频控制风机风量1套；
8.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（德力西）；
9.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架（万向轮及禁锢脚）等组成。
|
|
