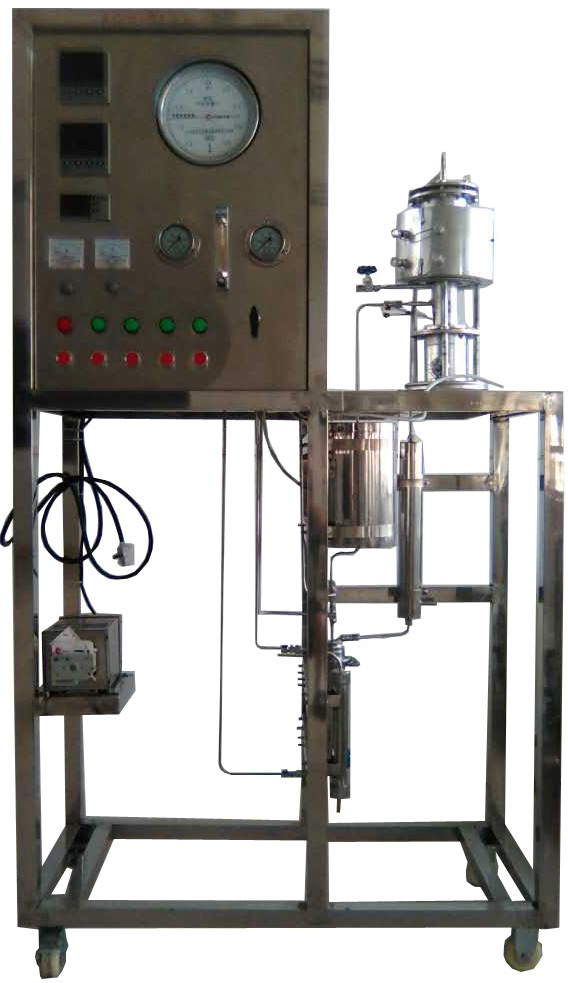

SBGY-312内循环无梯度反应装置

技术指标



装置功能

1、该装置适用于加氢、脱氢、裂化、合成等反应过程

2、乙醇脱水制乙烯反应动力学测定等。

主要配置

反应器、温控仪、微量进料泵、压力表、不锈钢管路、阀门、流量计、不锈钢支架、不锈钢控制屏等。

公用设施

水:装置需冷却水,自带和自来水管相连的接口。

电:电压AC220V,功率3.0KW,标准单相三线制。每个实验室需配置12个接地点(安全地及信号地)。

实验物料:乙醇

技术参数

1、反应器采用304不锈钢制造,催化剂装量为5ml,床层内插Φ1mm热电偶。反应管采用磁力密封,可调式搅拌电机,搅拌转速0-300r/min

2、反应器加热炉:φ250×150mm,开启式,加热功率2KW,加热形式:碳化硅炉管+金属内衬,最高使用温度,600℃

3、反应器温度由宇电AI智能仪表控制,气路由稳压阀、单向阀、流量计、压力表等组成,反应后气体用常压六通阀取样分析。

4、液体进料采用微量进料泵,液体经过预热器加热后,和气体混合进入到反应器内。

5、最高使用温度:600℃;使用压力:0~0.2MPa;液体进料量:0.01-9.99ml/min

6、最大进气量:500ml/min或按用户要求配置;

催化剂最大装填量:5ml;可实现乙醇气相脱水制乙烯动力学测定。

7、外形尺寸:1200×600×1800mm(长××高),外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

电机转速

霍尔开关

转数显示仪

调速器

气体流量

转子流量计

转子流量计

手动调节

乙醇加入量

蠕动泵

数字流量显示仪

转速调节

预热器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应温度

K型热电偶

数字温度仪表

数字型内循环无梯度反应装置SBGY-312/II

测控组成

变量

检测机构

显示机构

执行机构

电机转速

霍尔开关

转数显示仪

调速器

气体流量

质量流量计

数字流量显示仪,精度:0.5%FS

手动调节

乙醇加入量

蠕动泵

数字流量显示仪,精度:0.5%FS

转速调节

预热器加热温度

K型热电偶

数字温度控制仪,精度:0.5%FS

固态调压模块

反应器加热温度

K型热电偶

数字温度控制仪,精度:0.5%FS

固态调压模块

反应温度

K型热电偶

数字温度仪表,精度:0.5%FS

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
