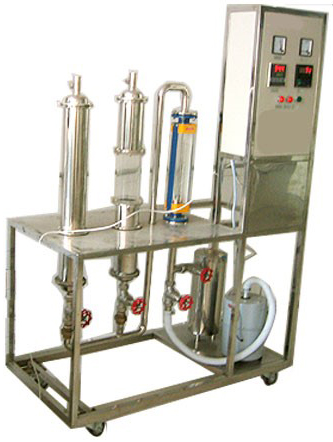

SBGY-311固体小球对流传热系数测定实验装置
|
技术指标 |
说 明 |
||||
|
装置功能 |
1、测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。 2、了解非定常态导热的特点以及毕奥准数（Bi）的物理意义。 3、熟悉流化床和固定床的操作特点。 |
||||
|
主要配置 |
开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及控制屏。 |
||||
|
公用设施 |
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
||||
|
技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。 2、传热形式：自然对流、强制对流、流化床、固定床。 3、控温管式炉，管式炉温：0～600℃；玻璃制砂粒床。 4、空气流量：气体玻璃转子流量计，2.5～25m3/h。 5、风机：风压14KPa，风量70m3/h，功率750W。 6、温度控制：K型热电偶温度传感器，智能温度控制仪，分辨率：0.1℃。防干烧自动控制系统。 7、外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
|
空气流量 |
转子流量计 |
转子流量计 |
手动阀控 |
||
|
加热炉温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
||
|
钢球温度 |
K型热电偶 |
数字温度仪表 |
无 |
||
|
床层压降 |
U型压力计 |
就地显示 |
无 |
||
|
数字型固体小球对流传热系数测定实验装置 SBGY-311/II |
|||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
|
空气流量 |
涡街流量计 |
数字流量显示仪，精度：0.5%FS |
手动阀控 |
||
|
加热炉温度 |
K型热电偶 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
||
|
钢球温度 |
K型热电偶 |
数字温度仪表，精度：0.5%FS |
无 |
||
|
床层压降 |
风压传感器 |
数字压力控制仪，精度：0.5%FS |
无 |
||
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 |
||||
