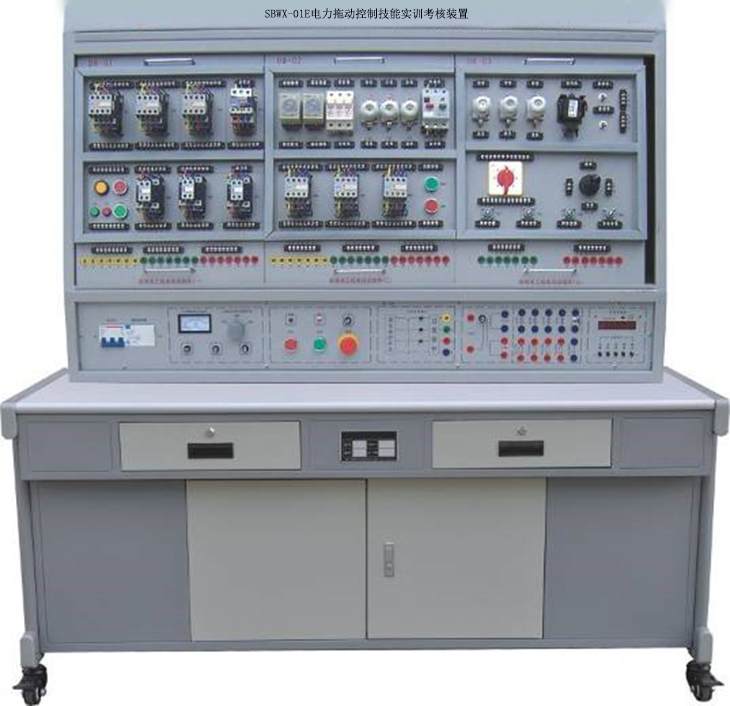

SBWX-01E电力拖动控制技能实训考核装置
一、概述
"电力拖动控制技能实训考核装置"是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实际应用技术与操作技能，该实训装置不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。
二、特点
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行
接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5.接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7.控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
8.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
9.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、技术性能：
1.输入电压：三相五线制380V±10% 50Hz
2.工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：1500×700×1630mm3
四、装置配备
（一）DW02电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1.三相四线电源输入，经漏电保护器，总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
4.4只5408二极管，用于能耗制动的整流电路；
5.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
（三）智能电气遥控柜（全室一套）
1、控制柜集成60路交流接触器控制。每一路控制模式分为手动、自动两种模式；
手动模式：使用机柜表面的旋钮进行控制；
自动模式：使用遥控器和触摸屏进行控制；
2、遥控器采用15键射频遥控器，实现单路独立控制，电源全开、电源全关、两组自定义控制
3、集成10.4寸触摸屏
a-单路独立控制，电源全开、电源全关、两组自定义控制
b-执行动作前语音播放，可启用可关闭
c-可以设置按键声音开关、延时控制时间、自定义控制组合
4、具有语音播报功能，音量可以调节，可以外接音响；
5、可以通过通讯口扩展电量采集模块，实时显示实训室用电状态；
五、实训项目
1.单相启动停止控制电路
2.异步电动机点动控制电路
3.异步电动机两地控制电路
4.异步电动机联锁正反转控制电路
5.双重联锁控制电路
6.自动顺序控制电路
7.手动顺序启动
8.异步电动机星、三角控制电路
9.异步电动机能耗制动控制电路
10.按钮联锁的三相异步电动机正反转控制线路
11.接触器联锁的三相异步电动机正反转控制线路
12.双重联锁的三相异步电动机正反转控制线路
13.单向减压启动及反接制动控制线路
14.异步电动机反接制动控制电路
15.自动往返控制线路
16.正反转点动、启动控制电路
17.带有点动的自动往返控制电路
18.异步电动机自锁控制电路
19.异步电动机单相点动、启动控制电路
20.三相异步电动机定子串电阻减压启动手动控制线路
21.三相异步电动机定子串电阻减压启动自动控制线路
22.接触器控制双速电动机的控制线路
23.时间继电器控制双速电机的控制线路
24.C620-1型车床控制电路
25.电动葫芦控制电路
26.Y3150型滚齿机控制电路
27.电动葫芦电路
28.Z3040摇臂钻床电路
29.CA6140车床电路
六、实训组件挂箱
挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线，安全快捷。
1．DW-01维修电工实训组件（一）
挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等。
2．DW-02维修电工实训组件（二）
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3．DW-03维修电工实训组件（三）
挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
七、电机配置
1.三相鼠笼式电动机380V/Y
2.三相鼠笼式电动机380V/Y（带速度继电器）
3.双速异步电动机380V/YY/△
4.三相鼠笼式电动机380V/△
八、配套资源
SB-A03初中高及技师电工技能仿真教学软件
一、软件教学目标
1.对照《XX省XXX建设标准》，结合电工专业培养目标对学生知识、能力和素质的要求，着眼学生能力培养，以模块化教学内容为核心，重新组织教学结构，整体构建课程体系，有针对性地将电工专业内单一的教学活动，通过虚拟仿真实训和工作过程模拟组合成不同的教学模块。
1.所有的实训项目均基于实物三维建模，形成真实感极强的虚拟实训环境，使学习者能在几乎真实的环境下操作练习，增强实际操作感，且增强了安全性，提高掌握实际技能的能力；所有的技能训练都要通过交互方式，变"让学生观摩教师表演"为"让学生学习中动手、动手中学习"，理论和实际无缝衔接，提高实际操作技能；所有的操作都具有严格的工艺流程和操作步骤，学习者通过规范的训练，养成正确操作的习惯，培养学习者科学严紧、一丝不苟的职业素养。
二、软件达到的教学效果
1.符合《职业院校数字校园建设规范》的相关标准；符合中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》；符合教育部、人力资源和社会保障部相关专业教学大纲。
2.电工技能仿真实训软件至少由电工基本实训、电工初级实训、电工中级实训、电工高级实训、电工技师与综合实训五大部分组成。其中电工基本实训至少包括：电气测量、内外线、电力拖动、电子技术共16个实训项目；电工初级实训至少包括：电力拖动、电子技术共13个实训项目；电工中级实训至少包括：电力拖动、电子技术、电气测量、PLC控制共25个实训项目；电工高级实训至少包括：电子技术、单片机、PLC控制共23个实训项目；电工技师与综合实训至少包括：PLC控制；电子技术；电力拖动、变配电和电力保护共118个实训项目。
3.软件需支持实习实训的导训过程，达到预习、强化、模拟考核、反复试错、探索创新的目的。
4.软件需具有先进性、实用性，可二次修改；软件支持校园网内不限制（指定）终端、不少于100人同时在线实训。
三、软件的专业要求
1.遵循国家职业标准目录，体现不同特色；
2.突出新技术、新工艺、新生产流程的体验；
3.设计体验过程必须符合职业过程的真实性，学生通过体验可习得规范的操作规程，熟悉真实的安装工艺，养成良好的职业操守；
4.体验过程必须完整，允许学生按照生产者实际从事生产活动的流程推进该过程，得到确定的体验结果。
四、软件的功能特性要求
1. 必须具有情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。
2. 必须具有过程性：软件以技能为核心，以工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。
3．必须具有交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
4. 必须具有完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5. 必须具有职业性、情境性、交互性、工艺性和智能性。
6. 在设计上，采用分级模块化设计，结构清晰、便于重组。
7. 在内容设计上，能实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
8. 软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
9. 必须以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
10. 资源丰富，可服务于多种教学模式。
11. 资源碎片化，每个模块可独立，实现资源的有效利用。
12. 各个模块的内容详尽、系统，掌握维修电工核心技能的目的。
★13.软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。把抽象的概念具体化、把虚拟的概念实际化。各个模块的内容详尽、系统，软件内容要掌握电子技能的核心目的。细节部分软件必须设有特写镜头。
★14.软件在设计上，采用分级模块化设计，结构清晰、便于重组。在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。
15.视觉展示需具有：软件提供最佳视角，节省无效漫游时间，提高教学效率。
16.技术路线要求：软件采用全三维编程技术、固定场景下的三维动画与二维编程技术相结合，使数据有效压缩，占用数据空间小。经测试，软件的响应时间最多不超过1秒，运行速度达标。操作过程中支持连播功能，可连续播放交互式施工步骤，软件即点即用，响应速度小于等于1秒，方便老师教学时同步讲解知识内容并使学生加深记忆，巩固学习。系统交互性强，操作简单方便，使用灵活可靠。软件媒体手段丰富，运用合理。
五、实训内容要求
电工基本技能需包括电气测量、内外线、电力拖动、电子技术等至少4个实训单元。
其中电气测量包括仪器使用，根据不同内容的教学大纲要求，包括实训目的、实训器件、仪表种类、仪表使用、仪表测量、仪表面板等至少6个实训任务；其中仪表使用包括测电阻、测交流电压、测直流电流、测直流电压、兆欧表、钳形电流表；例如，测电阻仿真实训是参考操作提示语操作步骤进程仿真实物训练，并分别回答各电阻值等问题。
其中内外线包括供配电基础、工具使用、导线连接、人工急救、照明线路1、照明线路2、照明线路3等至少7个实训模块，根据不同内容的教学大纲要求，供配电基础包括系统概述、系统原理、基本要求、接线方式、低压配电柜、配电线路至少6个实训任务；工具使用包括验电笔、电工刀、钳子类、螺丝刀、活络扳手、冲击钻、安全带、喷灯至少8个实训任务；导线连接包括常用导线、导线选用、导线连接至少3个实训任务；人工急救包括实训目的、单位操作、双人操作、口对口准备、口对口方法、胸外压准备、胸外压方法至少7个实训任务；照明线路1包括实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线、通电测试至少7个实训任务；照明线路2包括实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线、通电测试至少7个实训任务；照明线路3包括实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线、通电测试至少7个实训任务，例如照明线路3中电路连接仿真训练点击原理图按钮，原理图可隐藏，再次点击原理图出现，参考操作提示在实物图中找到相应的节点，用鼠标在两点上点击即可将实物图中的线接上。
其中电力拖动包括三相异步机单向转动控制、三相异步机正反转控制、三相异步机两地控制至少3个实训模块，根据不同内容的教学大纲要求，三相异步机单向转动控制包括实训目的、电路原理、实训器件、器件布局、电路连接、通电运行至少6个实训任务；三相异步机正反转控制包括实训目的、实训电路、电路原理、实训器件、器件检查、器件布局、电路连接、线路检查、通电运行、故障排除至少10个实训任务；三相异步机两地控制包括实训目的、实训器件、电路原理、器件布局、电路连接、通电运行至少6个实训任务，例如电路连接，参考操作说明，原理图中闪烁的线条即为当前应连接的电路。用鼠标点击连接此线的两触点中的一个触点,然后拖动鼠标,找到另一个触点并点击,若正确将出现连接线,不正确此线消失。只有当该线连接正确后,才能进行下一条线的接线操作(连线两端的标号是器件的端点编号)。如果接线中出现困难,可点击"答案"按钮,点击后将出现已完成的接线图,可参考该图完成所进行的操作,再次点击"答案按钮,答案将消失。
其中电子技术包括延时电路、稳压电源电路、整流滤波电路、单管放大电路、可控硅调光电路至少5个实训模块，根据不同内容的教学大纲要求，延时电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；稳压电源电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；整流滤波电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；单管放大电路包括实训目的、实训电路、电路原理、实训器件、器件布局、通电测试、故障检查至少7个实训任务；可控硅调光电路包括实训目的、实训电路、电路原理、实训器件、线路检查、器件布局、通电测试、故障检查至少7个实训任务，例如，故障检查仿真训练点击原理图按钮，原理图可隐藏，再次点击原理图出现，参考操作提示接通电源，调节滑动变阻器，发现灯泡亮度不变，分析故障可能发生的原因，并回答问题（选择题形式）。
电工初级实训包括电力拖动、电子技术等至少2个实训单元。
其中电力拖动包括手动顺序控制与测量、能耗制动控制与测量、星-三角启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机的控制至少10个实训模块，根据不同内容的教学大纲要求，手动顺序控制与测量包括实训目的、电路原理、实训器件、器件布局、电路连接、通电运行至少6个实训任务；能耗制动控制与测量包括实训目的、实训电路、电路原理、实训器件、器件检查、器件布局、电路连接、线路检查、通电运行、故障排除至少10个实训任务；星-三角启动控制与测量包括实训目的、实训电路、电路原理、实训器件、器件检查、器件布局、电路连接、线路检查、通电运行、故障排除至少10个实训任务；四限位行程控制与测量包括实训目的、实训电路、电路原理、实训器件、器件布局、电路连接、通电运行至少7个实训任务；自动顺序控制与测量包括实训目的、实训器件、电路原理、实训电路、器件布局、电路连接、通电运行至少7个实训任务；单向转动控制与测量包括实训目的、实训电路、电路原理、实训器件、器件布局、电路连接、通电运行至少7个实训任务；双限位控制与测量包括实训目的、实训电路、电路原理、实训器件、器件检查、器件布局、电路连接、线路检查、通电运行、故障排除至少10个实训任务；两地控制与测量包括实训目的、实训电路、电路原理、实训器件、器件布局、电路连接、通电运行至少7个实训任务；三相五线供电系统包括实训目的、实训电路、电路原理、实训器件、器件布局、电路连接、通电运行至少7个实训任务；照明电路及单相电动机的控制包括实训目的、实训电路、电路原理、实训器件、器件布局、电路连接、通电运行至少7个实训任务，例如通电运行仿真实训，参考操作提示步骤合上电源开关，按动按钮，运行此操作并观察其运行过程。
其中电子技术包括二极管整流电路、串联型稳压电源电路、延时开关电路至少3个实训模块，根据不同内容的教学大纲要求，二极管整流电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；串联型稳压电源电路包括实训目的、实训电路、电路原理、实训器件、器件布局、通电测试、故障检查至少7个实训任务；延时开关电路包括实训目的、实训电路、电路原理、实训器件、器件布局、通电测试、故障检查、数据测试至少8个实训任务，例如，数据测试仿真实训，点击原理图按钮，原理图可隐藏，再次点击原理图出现，参考操作提示与操作步骤在仿真实物图中点击电位器，可出现电位器调节旋钮，并观察现象。
电工中级实训包括电力拖动、电子技术、电气测量、PLC控制等至少4个实训单元。
其中电力拖动包括正反转能耗制动与无功计量、双速电动机控制、Y/△启动及顺序控制、三速电动机控制、直流电动机正反转、调速与制动控制、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制至少10个实训模块，根据不同内容的教学大纲要求，正反转能耗制动与无功计量包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；双速电动机控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；Y/△启动及顺序控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；三速电动机控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；直流电动机正反转包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；调速与制动控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；直流电动机反接制动控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；点动功能正反转控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；多台电动机联动控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；电动机控制与功计量包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务；顺序启动控制包括实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真至少6个实训任务，例如电路连接，参考操作说明，原理图中闪烁的线条即为当前应连接的电路。用鼠标点击连接此线的两触点中的一个触点,然后拖动鼠标,找到另一个触点并点击,若正确将出现连接线,不正确此线消失。只有当该线连接正确后,才能进行下一条线的接线操作(连线两端的标号是器件的端点编号)。如果接线中出现困难,可点击"答案"按钮,点击后将出现已完成的接线图,可参考该图完成所进行的操作,再次点击"答案按钮,答案将消失。
其中电子技术包括电流负反馈电路、电压负反馈电路、单相可控硅整流电路、差分放大可调稳压电路、运算放大电路、与非门电路等至少6个实训模块，根据不同内容的教学大纲要求，电流负反馈电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；电压负反馈电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；单相可控硅整流电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务；差分放大可调稳压电路包括实训目的、实训电路、电路原理、实训器件、波形测量、输出测量至少6个实训任务；运算放大电路包括实训目的、实训电路A、实训电路B、电路原理、实训器件、通电测试A、通电测试B至少7个实训任务；与非门电路包括实训目的、实训电路、电路原理、实训器件、通电测试至少5个实训任务，例如，通电测试实训，点击原理图按钮，原理图可隐藏，再次点击原理图出现，参考操作提示与操作步骤在仿真实物图观察LED的变化。
其中电气测量包括电感线圈参数的测量、三相负载的测量、变压器组别测定与验证等至少3个实训模块，根据不同内容的教学大纲要求，电感线圈参数的测量包括实训目的、实训器件、仪表种类、仪表面板、仪表使用、器材测量、实训电路、电路连接、通电测试至少9个实训任务；三相负载的测量包括实训目的、工作原理、实训器件、电路接线、三相对称负载、三相不对称负载至少6个实训任务；变压器组别测定与验证包括实训目的、向量图、工作原理、变压器同名端判别、同相绕组判别、同相绕组同名端判别、高压绕组同名端判别、通电验证至少8个实训任务，例如，同相绕组判别实训，参考操作提示和操作步骤判断桐乡绕组（选择题形式）。
其中PLC控制包括PLC的工作原理、程序的执行过程、电动机的起停控制、电动机的正反控制、电动机循环正反转控制、三速电动机控制等至少6个实训单元。PLC的工作原理包括实训目的、PLC结构、实训电路至少3个实训任务；程序的执行过程主要是执行过程的仿真实训；电动机的起停控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行至少7个实训任务；电动机的正反控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行至少7个实训任务；电动机循环正反转控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行至少7个实训任务；三速电动机控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行至少7个实训任务，例如，通电运行仿真实训中，参考操作步骤提示合上电源开关，按动按钮，进行运行操作并观察。
电工高级实训包括电子技术、单片机、PLC控制等至少3个实训单元。
其中电子技术包括运算放大器的应用电路、异步计数器的级联、定时交流开关电路、脉冲式隔镍电池充电电路、计数调光开关电路、多地单键控制开关电路、同步计数器电路至少7个实训模块，根据不同内容的教学大纲要求，运算放大器的应用电路包括实训目的、实训电路、电路原理、实训器件、器件布局、线路检查、通电测试等至少7个实训任务；异步计数器的级联包括实训目的、实训电路、电路原理、实训器件、器件布局、线路检查、通电测试、故障排除等至少7个实训任务；定时交流开关电路包括实训目的、实训电路、电路原理、实训器件、通电测试、故障排除等至少5个实训任务；脉冲式隔镍电池充电电路包括实训目的、实训电路、电路原理、实训器件、通电测试等至少5个实训任务；计数调光开关电路包括实训目的、实训电路、电路原理、实训器件、通电测试等至少5个实训任务；多地单键控制开关电路包括实训目的、实训电路、电路原理、实训器件、通电测试等至少5个实训任务；同步计数器电路实训目的、实训电路、电路原理、实训器件、通电测试等至少5个实训任务，例如，点击原理图按钮，原理图可隐藏，再次点击原理图出现，参考操作提示与操作步骤在仿真实物图LED的变化。
单片机包括查找大小数、航标灯控制、计数报警器、数码管显示、循环灯点亮、霓虹灯控制、算术运算器、继电器控制、倒计时音乐报警器、数据传送至少7个实训模块，根据不同内容的教学大纲要求，查找大小数参考操作提示语步骤进行操作演示；航标灯控制包括实训目的、实训电路、电路原理、实训器件、器件布局、线路检查、通电测试、故障排除等至少8个实训任务；计数报警器包括实训目的、实训电路、工作原理、实训器件、器件布局、通电测试等至少6个实训任务；数码管显示包括实训目的、实训电路、工作原理、实训器件、器件布局、通电测试等至少6个实训任务；循环灯点亮包括实训目的、实训电路、工作原理、实训器件、器件布局、通电测试等至少6个实训任务；霓虹灯控制包括实训目的、实训电路、工作原理、实训器件、器件布局、线路检查、通电测试、故障排除等至少8个实训任务；算术运算器包括实训目的、实训电路、工作原理、实训器件、器件布局、通电测试等至少6个实训任务；继电器控制包括实训目的、实训电路、工作原理、实训器件、器件布局、线路检查、通电测试等至少6个实训任务；倒计时音乐报警器包括实训目的、实训电路、工作原理、实训器件、器件布局、线路检查、通电测试、故障排除等至少8个实训任务；数据传送包括实训目的、工作原理、通电测试等至少3个实训任务，例如电路原理实训，依据操作提示步骤依进行仿真实训操作。
PLC控制包括星/角起动控制、电动机的正反转能耗制动控制、彩灯循环控制、数码管的点亮控制、大小球传送装置的控制、简易机械手的控制至少6个实训模块，根据不同内容的教学大纲要求，星/角起动控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、设计实现、通电运行等至少8个实训任务；电动机的正反转能耗制动控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行等至少7个实训任务；彩灯循环控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行等至少7个实训任务；数码管的点亮控制 大小球传送装置的控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行等至少7个实训任务；简易机械手的控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行等至少7个实训任务，例如IO分配实训，将鼠标移动I/O分配地址资源响应部分查看实物。
电工技师综合实训包括PLC控制、电子技术、电力拖动、变配电和电力保护等至少4个实训单元。
其中PLC控制包括电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、工业刨床的控制、中央空调冷却水泵的控制、小推车的控制、停车场车位控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作、手持编程器的操作、传感器的使用、气缸的使用、变频运输三维分选装置、步进运输坐标式四维分选装置、单相调速运输龙门式分选装置、X62W 铣床、Z3050摇臂钻床、CA6140型车床至少21个实训模块，根据不同内容的教学大纲要求，电镀生产线的控制包括实训目的、实训器件、器件布局、IO分配、电路连接、通电运行等至少6个实训任务；自动交通灯的控制包括实训目的、实训器件、器件布局、IO分配、电路连接、通电运行等至少6个实训任务；皮带运输线的控制包括实训目的、实训器件、器件布局、IO分配、电路连接、通电运行等至少6个实训任务；工业洗衣机的控制包括实训目的、实训器件、器件布局、IO分配、电路连接、通电运行等至少6个实训任务；恒压供水系统的控制包括实训目的、实训器件、器件布局、IO分配、电路连接、通电运行等至少6个实训任务；工业刨床的控制包括实训目的、状态转移图、工作原理至少3个实训任务；中央空调冷却水泵的控制包括实训目的、控制要求、电路原理、实训器件、循环水系统的变频调速至少5个实训任务；小推车的控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行等至少7个实训任务；停车场车位控制包括实训目的、实训器件、器件布局、IO分配、T型图、电路连接、通电运行等至少7个实训任务；变频器的PU操作包括初始化、设定与运行、简单参数接线、多参数设定、点动参数运行等至少5个实训任务；变频器的EXT操作包括连续接线、连续运行、点动接线、点动运行至少4个实训任务；变频器的组合操作包括组合1接线、组合1操作、组合2接线、组合2操作、多段接线、多段运行至少6个实训任务；手持编程器的操作包括工作方式选择、程序清零、程序写入、程序读出、程序修改、程序插入、程序删除至少7个实训任务；传感器的使用包括直通式传感器、磁传感器、颜色传感器至少3个实训任务；气缸的使用包括无杆气缸、单向阀至少2个实训任务；、变频运输三维分选装置包括实训器件、三维分选至少2个实训任务；步进运输坐标式四维分选装置包括实训器件、四维分选至少2个实训任务；单相调速运输龙门式分选装置证书实训器件、龙门式分选、程序删除至少3个实训任务；X62W 铣床包括实训目的、机床简介、工作原理、电气位置、程序设计、电路连接至少6个实训任务；Z3050摇臂钻床包括实训目的、机床简介、工作原理、电气位置、IO分配、电路连接、通电运行至少7个实训任务；CA6140型车床包括实训目的、机床简介、工作原理、电气位置、IO分配、控制要求、电路连接、通电运行至少7个实训任务，例如，电气位置，鼠标指到原理图中器件符号时，下方将显示器件实物图及器件位置。
其中电子技术包括整流电源电路、光敏传感器检测电路、温度传感器电路、信号比较输出报警检测电路至少4个实训模块，根据不同内容的教学大纲要求，整流电源电路包括实训目的、实训器材、实训电路、电路原理、线路检查、通电测试、故障排除至少7个实训任务；光敏传感器检测电路包括实训目的、实训电路、电路原理、实训器件、性能检测、通电测试至少6个实训任务；温度传感器电路包括实训目的、实训电路、电路原理、实训器件、性能检测、线路检查、通电测试、故障排除至少8个实训任务；信号比较输出报警检测电路包括实训目的、实训电路、电路原理、实训器件、线路检查、通电测试至少6个实训任务，例如通电测试实训仿真，参考操作提示和步骤分别观LED等的变化。
其中电力拖动包括车床电气控制系统、钻床电气控制系统至少2个实训模块，根据不同内容的教学大纲要求，车床电气控制系统包括实训目的、实训设备、工作原理、电气系统安装、车床接线、车床仿真、故障排除至少7个实训任务；钻床电气控制系统包括实训目的、实训设备、工作原理、电气系统安装、钻床仿真等至少5个实训任务，例如，工作原理，动画形式分别展示电路组成及电源引入、摇臂升降控制、主轴控制、主轴箱和立柱控制过程的工作原理。
其中变配电和电力保护包括ZB50使用、10KV小电流接地系统的漏电选线保护、10KV线路微机保护单元性能测试1、10KV线路微机保护单元性能测试2、04KV低压线路微机保护单元性能测试、电动机低电压保护、电动机负序过电流保护、电动机过负荷保护、变压器带载自动调压运行、泄漏电流试验、直流耐压试验、交流耐压试验、变压器微机保护单元测试等至少13个实训模块，根据不同内容的教学大纲要求，ZB50使用是在仿真实物中打开电源点击下一步按钮，按向上、下键查看项目等一次进行仿真训练；10KV小电流接地系统的漏电选线保护包括实训目的、实训器件、工作原理、电路接线、参数设定等至少5个实训任务；10KV线路微机保护单元性能测试1包括实训目的、实训器件、典型电路、工作原理、电路接线、参数设定1、参数设定2等至少7个实训任务；10KV线路微机保护单元性能测试2包括实训目的、实训器件、典型电路、工作原理、电路接线、参数设定3、参数设定4等至少7个实训任务；04KV低压线路微机保护单元性能测试包括实训目的、实训器件、典型电路、电路接线、参数设定等至少5个实训任务；电动机低电压保护包括实训目的、实训器件、工作原理、电路接线、参数设定等至少5个实训任务；电动机负序过电流保护包括实训目的、实训器件、典型电路、工作原理、电路接线、参数设定等至少6个实训任务；电动机过负荷保护包括实训目的、实训器件、典型电路、工作原理、电路接线、参数设定等至少6个实训任务；变压器带载自动调压运行包括实训目的、实训器件、接线演示、组成框图、参数设定等至少5个实训任务；泄漏电流试验包括实训目的、实训器件、电路接线、电路测试等至少5个实训任务；直流耐压试验包括实训目的、实训器件、电路接线、电路测试等至少5个实训任务；交流耐压试验包括实训目的、实训器件、电路接线、电路测试等至少5个实训任务；变压器微机保护单元测试包括实训目的、实训器件、典型电路1、典型电路2、工作原理1、工作原理2、电路连接、电路测试等至少8个实训任务，例如，原理图中闪烁的线条即为当前应连接的电路。用用鼠标点击连接此线的两触点中的一个触点然后拖动鼠标,找到另一个触点并点击,若正确将出现连接线,不正确此线消失。只有当该线连接正确后一才能进行下十条线的接线操作。如果接线中出现困难可点击"答案"按钮，点击后将现已完成的接线图，可参考改图完成你所进行的操作,再次点击"答案"按钮，答案将消失。请按照原理图中给出的提示在实物图中接线。点击说明按钮,可以查看操作说明,再次点击答案。关闭操作说明。点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路。
附5：电机与变压器仿真教学软件
一、产品概述
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。
二、实训项目
包括功率电机、控制电机、信号电机和变压器 4 个实训单元。
功率电机
包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机 5 个实训项目。
控制电机
包括步进电机、伺服电机、直流无刷电机、开关磁阻电机 4 个实训项目。
信号电机
信号电机包括测速发电机、自整角机、旋转变压器 3 个实训项目。
变压器
单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器 6 个实训项目。
三、适用范围
软件主要用于高职高专机电一体化技术、电气自动化技术、机电设备维修与管理、电气自动化技术，也可用于中等职业学校机电技术应用、机电设备安装与维修、电机电器制造与维修等专业。本产品既有助于相关专业教师的教学，又可以网络运行，满足学生自主学习的要求。
附件6：机床电气线路仿真教学软件
一、软件要求：
软件以实际工程项目为主线，以施工任务为引领，突出技能训练；强调职场场景，全部训练在三维场景下进行；重视教学设计，不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出，具有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的仿真软件。
二、技术参数：
包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
CA6140车床
实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。
1、车床认知包括两部分：车床认知和车床工作
车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。
车床工作：通过点击仿真车床按钮来操作车床运行，了解CA6140车床运作原理流程。
2、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
3、车床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
4、车床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。
Z37钻床
实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。
7、钻床认知包括两部分：钻床认知和钻床工作
钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。
钻床工作：通过点击仿真车钻按钮来操作钻床运行，了解Z37钻床运作原理流程。
8、电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
9、钻床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
10、钻床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
11、钻床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。
12、教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。
M7130磨床
实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。
13、磨床认知包括两部分：磨床认知和磨床工作
磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。
磨床工作：通过点击仿真磨床按钮来操作钻床运行，了解M7310磨床运作原理流程。
14、电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
15、磨床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
16、磨床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
17、磨床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。
X62W铣床
18、实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。
19、铣床认知包括两部分：铣床认知和铣床工作
铣床认知：展示铣床主要组成部分，包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。
铣床工作：通过点击仿真铣床按钮来操作铣床运行，了解X62W铣床运作原理流程。
20、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
21、铣床左壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
22、铣床左壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
23、铣床右壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
24、铣床右壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
25、铣床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：X62W型磨床电气控制线路的安装与调试的文字教学资源。
