SBZPJC-1型电机装配与运行检测实验装置
一、概述
" 电机装配与运行检测实训考核装置"是根据国家劳动保障部对电机装配工与运行检测技能人才的需求，综合了企业电机装配（安装）、运行检测的实际工作场景，在满足学校多层次电机装配（安装）与运行检测教学和实训考核的基础上，强化了多种电机制作和电气控制（拖动）方式，使其具有比以往实训教学设备更加完善的配置和更为完整功能。
该装置同时具备三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段，直观地反应电机控制的过程，强化多种电机制作和电气控制（拖动）方式，可满足多层次教学的实验考核设备。

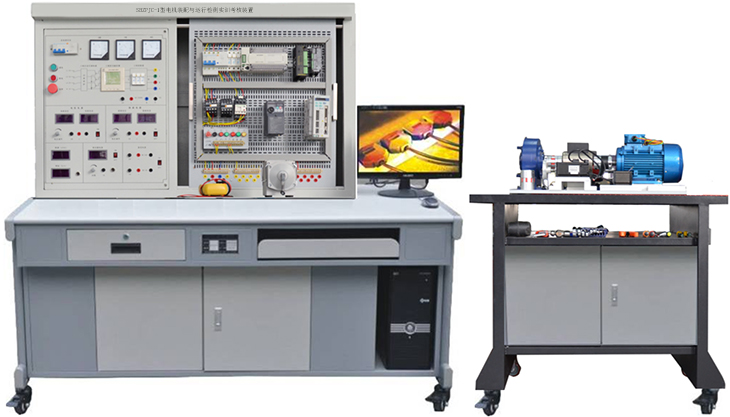

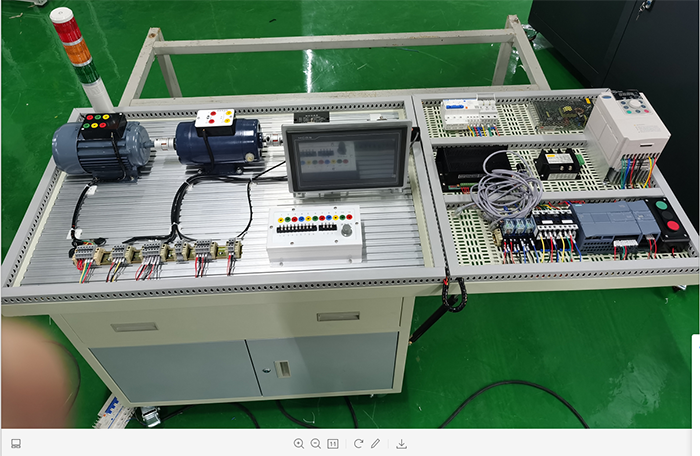

（设备整体外形参考图，具体以实物配置为准）
二、 电机装配与运行检测实训考核装置特点
1、安全性强：各电源输出、各测量仪表均有可靠的保护功能，具有完善、可靠的人身安全保护体系。
2、适应性强：能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合。
3、综合性强：同时提供多种交流与直流电机，在一个实验平台上即可完成多种电机控制实验。节省实验用房，安装方便灵活。
4、配套性强：从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全，仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。
三、 技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、整机功率：≤1 KVA
3、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
4、安全保护：具有漏电保护装置，安全符合国家标准。
四、主要部件介绍
（一）电气控制部分介绍
1、交流电源保护装置
（1）三相四线电源经漏电保护器和短路保护装置，由接触器通过起、停按钮进行操作，输出到面板的安全连接插座
（2）短路保护采用专利技术，当面板U、V、W输出出现短路现象，保护装置将断开接触器，并发出声光报警。故障排除复位后方可重新启动
2、交流电源
（1）三相可调交流电源，通过6KVA三相同轴自耦调压器进行调压，可输出三相0～450V。可调交流电源输出处设有过流保护。
（2）输出三相交流220V专用电源，供外部设备使用。
3、直流电源
（1）提供两路可调直流电源为DC30~220V/2A，并带过载、短路保护功能；配有专用数显表对输出电压电流进行显示。
（2）5V/2A、24V/6A稳压直流电源各一组，还有短路保护功能。
（3）0-1A稳流电源一组，用于对磁粉制动器控制。
4、测量仪表
（1）智能数字多功能交流仪表（一只）
液晶显示，多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数，如三相电压电流、有功功率、无功功率、频率功率因素数等，具有显示直观，精度高，稳定性好，抗震动等优点。功率表精度为0.5级，电压、电流量程分别为450V、15A。
（2）指针式交流电流表（三只）：量程0-10A用于监视三相可调电源电流。
（3）数显直流电压表（两只）：量程0-300V，分别监视直流可调电源（一）（二）输出电压。
（4）数显直流电流表（两只）：量程0-2A，分别监视直流可调电源（一）（二）输出电流。
（5）数显直流电流表（一只）：量程0-1A,用于监视稳流源输出值。
（5）数显转速表（一只）：量程0-9999r/min，显示转速传感器测量的转速值
（6）数显转矩表一只（一只）：量程20N.M，用于显示转矩传感器测量值
（二） 电机机械载体
电机机械载体是采用钢结构，由原动电机通过弹性联轴器、传动轴、齿轮、皮带轮等不同的连接机构与扭矩传感器对接，通过磁粉制动器对原动机进行加载。主包含以下部件：
无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机SGMJV-04ADE6S
（三）电气安装版
采用灵活的多孔板设计，位于桌子右面，可进行电气安装与接线。
（四）安装工具与辅助器材
包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。
（五）电机控制器件
包括直流无刷电机控制板、变频器0.75KW、触摸屏6AV6 648-0BC11-3AX0、cpu模块6ES7 288-1ST40-0AA0、扩展模块6ES7 288-2DR08-0AA0、可编程控制器FX3U-32MT/ES-A、扩展模块FX2N-16EYR、步进电机驱动器2M530、伺服驱动器SGDV-2R8A01A、无刷直流电机驱动器BL-2203C、3P空气开关6A、熔断器3P、交流接触器CJX2-0910 220V、热继电器、辅助触头组F4-22、辅助触头组F5-T2辅助触头组F5-D2。
★（六）电机与变压器仿真教学软件
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。
五、实训考核设备的功能
部分实训考核项目如下：
1、三相电流的测量；
2、电力综合显示仪表的使用；
3、转速表、转矩表的使用；
4、三相异步电动机直接起动、停车的控制电路连接；
5、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
6、按钮联锁的三相交流异步电动机正、反转控制电路的连接；
7、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
8、三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
9、直流他励电动机的启停控制控制
10、直流他励电动机的正反转控制；
11、步进电机的控制；
12、步进驱动器的参数设置；
13、步进电机的PLC开环控制；
14、交流伺服电机的控制；
15、交流伺服驱动器的参数设置；
16、交流伺服电机的PLC半闭环控制；
17、无刷直流电机驱动器参数设置；
18、无刷直流电机的控制；
19、速度传感器的使用
20、扭矩传感器的使用
21、磁粉制动器的使用
22、变频器面板功能参数设置和操作实验；
23、变频器对电机点动控制、启停控制；
24、电机转速多段控制；
25、工频、变频切换控制；
26、基于模拟量控制的电机开环调速；
27、基于面板操作的电机开环调速；
28、变频器的保护和报警功能实验；
29、基于PLC的变频器开环调速；
30、PLC控制电机顺序启动；
31、PLC控制三相异步电动机Y-△启动电路；
32、触摸屏的参数设置；
33、触摸屏的编程；
34、触摸屏、PLC、变频器的综合实验；
35、各电动机的转速、力矩、功率测量与控制；
36、电机空载性能测试；
37、电机机械特性测试；
38、电机工作特性测试；
39、电机堵转性能测试
40、电机机械装调实验；
41、电机特性曲线绘制。
六、电机装配与运行检测实训考核设备的配置
|
序号 |
名称 |
型号及规格 |
数量 |
单位 |
备注 |
|
1 |
操作工作台 |
1850mm×700mm×1600mm |
1 |
台 |
钢结构,带自锁脚轮, 防火工作台面电气控制系统等电气设备的安装载体，设备可自由、灵活的布置。 |
|
2 |
检测仪表单元 |
ZPJC-1 |
1 |
套 |
包括进线电源控制与保护、电压表、电流表、电量综合显示仪表、转速表、力矩表等基本仪表和交直流基本电源、指示灯、紧急停止按钮等器件 |
|
3 |
拖动线路安装单元 |
ZPJC-2 |
1 |
套 |
包含熔断器、接触器、多种继电器、变频器、伺服电机驱动器、步进电机驱动器、直流无刷电机驱动器等。 |
|
4 |
安装工具与 辅助器材 |
|
1 |
套 |
包括活动扳手、套筒扳手、大小螺丝批、钢尺、角尺、游标卡尺、尖嘴钳、剥线钳、电工刀等，辅助器材包括：绝缘摇表、数字万用表、绕线机、绕线模板、嵌线工具、安装工具、绝缘材料、多种规格绝缘导线等。 |
|
5 |
PLC及部分 扩展模块 |
三菱PLC |
1 |
套 |
FX3U-32MT/ES-A主机 FX2N-16EYR扩展模块 |
|
6 |
PLC及部分扩展模块 |
西门子PLC |
1 |
套 |
cpu模块6ES7288-1ST40-0AA0、 扩展模块6ES7288-2DR08-0AA0、 |
|
7 |
三相异步电动机 |
|
1 |
台 |
380V,370W,1400r/pm |
|
8 |
步进电机 |
2S56Q-02976 |
1 |
台 |
3A、1.5Nm |
|
9 |
步进电机驱动器 |
2M530 |
1 |
台 |
3.5A |
|
10 |
交流伺服电机 |
SGMJV-04ADE6S |
1 |
台 |
|
|
11 |
伺服电机驱动器 |
SGDV-2R8A01A |
1 |
台 |
|
|
12 |
变频调速器 |
FR-D720-0.75KW |
1 |
台 |
220V,0.75KW |
|
13 |
触摸屏 |
6AV6648-0BC11-3AX0 |
1 |
台 |
7寸触摸屏 |
|
14 |
无刷直流电机 |
92BL-5015H1-LK-B |
1 |
台 |
500W |
|
15 |
无刷直流电机驱动器 |
BL-2203C |
1 |
台 |
和无刷电机配套使用 |
|
16 |
直流他励电动机 |
110SZ02A1 |
1 |
台 |
DC 110V，123W |
|
17 |
磁粉制动器 |
CZ-2 |
1 |
台 |
|
|
18 |
动态扭矩传感器 |
CYT-302 |
1 |
台 |
|
|
19 |
三相连轴调压器 |
TSGC-6KVA |
1 |
台 |
|
|
20 |
空气开关3P |
6A 3P |
1 |
只 |
|
|
21 |
熔断器 |
RT18-32 3P |
2 |
只 |
|
|
22 |
熔断器芯 |
R015 6A |
6 |
只 |
|
|
23 |
交流接触器 |
CJX2-0910 220V |
4 |
只 |
|
|
24 |
热继电器 |
JR36-20 1.5-2.4A |
1 |
只 |
|
|
25 |
辅助触头组 |
F4-22 |
3 |
只 |
|
|
26 |
辅助触头组 |
F5-T2 0.1S-30S |
1 |
只 |
|
|
27 |
辅助触头组 |
F5-D2 0.1S-30S |
1 |
只 |
|
|
|
接线端子 |
TB-1512 |
6 |
只 |
|
七、工具清单
|
序号 |
名称 |
型号及规格 |
数量 |
|
1 |
工具箱 |
|
1只 |
|
2 |
一字螺丝刀 |
3×7.5mm |
1把 |
|
3 |
十字螺丝刀 |
3寸 |
1把 |
|
4 |
一字螺丝刀 |
|
1把 |
|
5 |
十字螺丝刀 |
3×7.5mm |
1把 |
|
6 |
自动剥线钳 |
|
1把 |
|
7 |
斜口钳 |
|
1把 |
|
8 |
尖嘴钳 |
6寸 |
1把 |
|
9 |
压线钳 |
HS-06WF |
1把 |
|
10 |
压线钳 |
HS-30J |
1把 |
|
11 |
插针 |
|
500只 |
|
12 |
冷压插子 |
SV 1.25-4 |
100只 |
|
13 |
游标卡尺 |
0-150mm |
1把 |
|
14 |
橡皮锤 |
|
1把 |
|
15 |
兆欧表 |
ZC25-4 |
1只 |
|
16 |
钢角尺 |
|
1把 |
|
17 |
内六角扳手 |
BM-C9 |
1套 |
|
18 |
锉刀(扁锉) |
8寸 |
1把 |
|
19 |
钢直尺 |
300mm |
1把 |
|
20 |
开口扳手（呆扳手） |
18-21 |
1把 |
|
21 |
活扳手 |
200*24 8" |
1把 |
|
22 |
导轨C45 |
C45 20cm |
3条 |
|
23 |
台虎钳 |
QT-100 |
1台 |
