SB-3C3A电工原理辅助实验箱(交流异步电机控制箱）

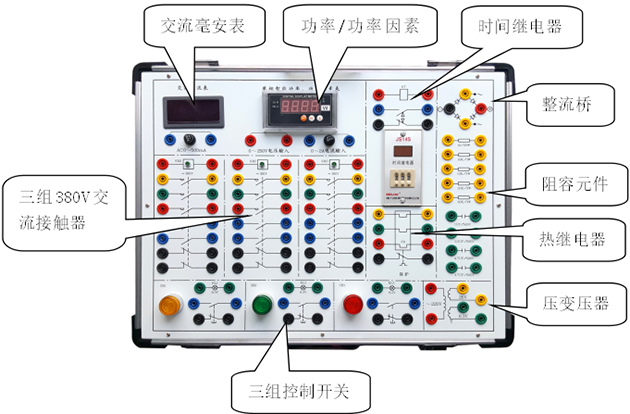

电工原理辅助箱参考图
一、电工原理辅助箱技术指标
1、380V交流接触器3只，时间继电器1只，热继电器1只。
2、控制开关（模拟启动、停止、急停）3只。
3、中功率整流桥1组。
4、制动电阻10Ω/25W 1只。
5、功率电阻10KΩ/3W、20K/3W、30K/3W各1只。
6、1µF/500V、2.2uf/500V、4.7µF/500V各1个。
7、0～500mA数字交流毫安表1只，数字式三相功率、功率因素表1只。
8、双绕组变压器1只：220V/26V/6.3V
9、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。
