SB-08AII型焊工实操室设备
焊接实训设备，通过焊接实训，使学生能够了解各种焊接设备的构成及作用，了解焊接的基本原理和常见的焊接方法，了解焊接的工艺特点和在工业中的重要作用，了解焊接操作过程中的安全防护措施，掌握手工电弧焊的基本操作方法。
焊工实操室成套设备，是把焊工工艺结合在一个平台上技能训练台。模拟实际工厂企业对焊工技术要求，配备常用焊工让学生自己动手操作装配、安装、维修、调试等技术，实训设备占地面积小，操作方便，其是各大院校、职校、技校不可缺少的理想教学实训设备。
1.焊工实操实训室配置清单（单套）
|
序号 |
配置名称 |
规格型号 |
单位 |
|
1 |
钳工桌 |
SB-ZT03 |
张 |
|
2 |
焊接铁台板 |
Q235厚：5mm |
张 |
|
3 |
电弧焊机 |
松勒ZX7-400S |
台 |
|
4 |

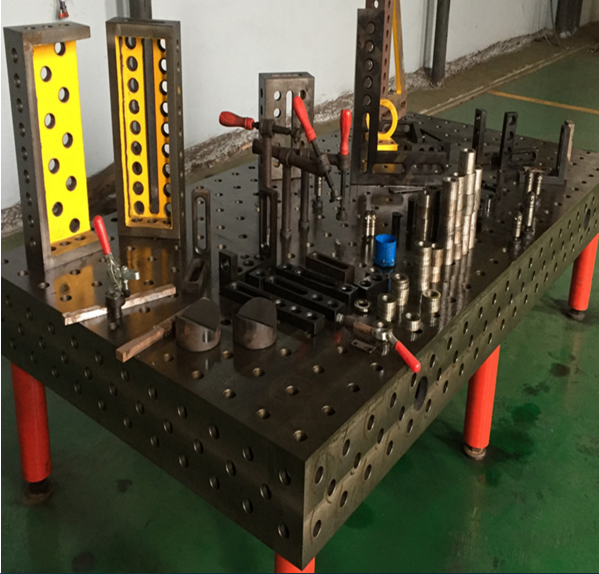

焊接平台 |
3维柔性 |
套 |
|
5 |
焊枪架 |
CY-HZ01 |
个 |
|
6 |
高频感应加热机 |
HY-15AB |
台 |
|
7 |
水管 |
|
套 |
|
8 |
氩弧焊接机 |
氩弧焊接机烽火TIG250A |
台 |
|
9 |
氩气瓶 |
国标40升 |
个 |
|
10 |
氩气减压阀 |
YQAR-731（B) |
个 |
|
11 |
氩气管 |
4米 |
套 |
|
12 |
铜管 |
6mm/8mm |
米 |
|
13 |
手锯 |
|
把 |
|
14 |
锉刀 |
3X140 5件套 |
套 |
|
15 |
铜管扩管器套件 |
10件套 |
套 |
|
16 |
银焊条 |
2% 2.0MM（10根） |
盒 |
|
17 |
钎焊助剂 |
|
瓶 |
|
18 |
Q235钢板 |
100*100*3MM |
张 |
|
19 |
电焊锤 |
300G |
个 |
|
20 |
佳护 焊工牛皮电焊围裙 |
120CM |
件 |
|
21 |
佳护牛皮电焊手套 |
手指手掌加固型双层 |
双 |
|
22 |
焊接护目镜 |
一盾 |
幅 |
|
23 |
焊接面具 |
波斯BS479052 |
幅 |
|
24 |
移动式焊烟净化器 |
3KW |
台 |
|
25 |
平口虎钳 |
6寸 |
台 |
|
26 |
电控箱 |
配380V、220V输出 |
个 |
2.钳工桌
1.技术参数
（1）外形尺寸：1600×600×750mm（外形尺寸误差在10mm内）
（2）台板厚度：25mm
（3）脚杯：尼龙脚杯
（4）载重：200KG
2.产品结构
（1）台板：采用进口防火面板台板，台板板芯用中密度板，可更好贴合防火板面，有效在保证桌面平整，有一定的绝缘性，PVC包边，板角倒圆角，防撞伤和刮伤。（可根据客户需要选配其它类型台板）
（2）桌架：桌架采用钣金机械加工，可拆装设计，零件中有扣口对接，方便安装。采用了钢制喷塑新工艺等先进工艺，抗氧防锈耐腐食，表面光洁美观。桌架上有敲落孔可加配电源插座
（3）脚杯：采用尼龙脚杯，可以使之在不平整的地面都可以通过调节保证桌子平稳。
（4）抽屉箱：选用1.2mm冷轧钢板，采用了钣金机械加工、钢制喷塑新工艺等先进工艺，抗氧防锈耐腐食，表面光洁美观；含安装架。

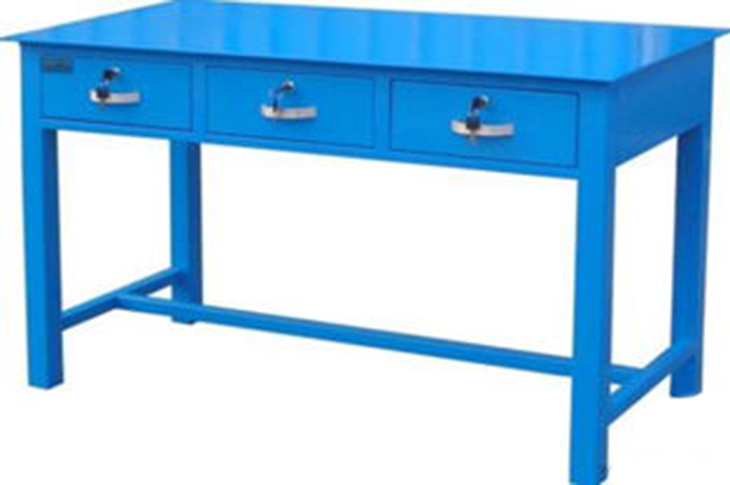

（5）标准桌体效果图：
