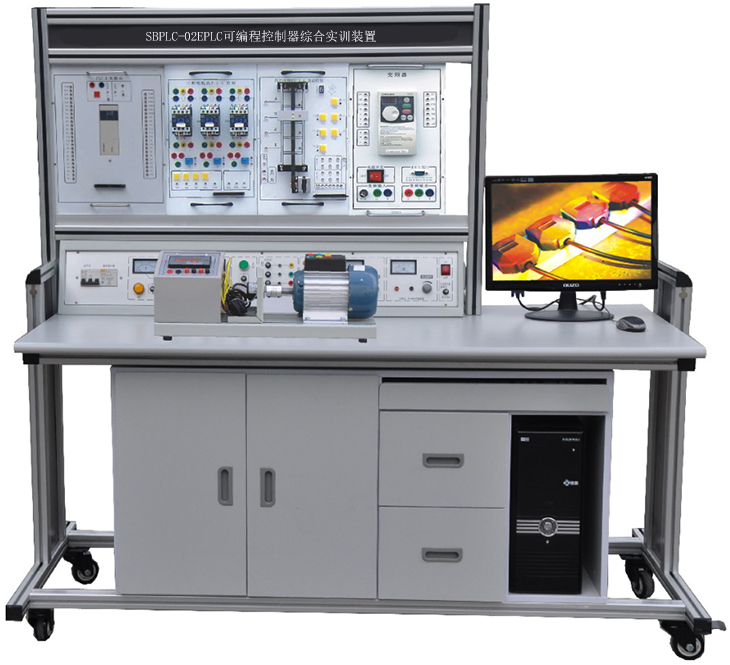

SBPLC-02EPLC可编程控制器综合实训装置
一、概述
PLC可编程控制器综合实训装置，可编程控制器实训装置，可编程控制实训室（PLC）是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》、《变频调速技术》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实训和实物控制实训，同时也为了高层次的设计开发实训提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组最具典型性的实训项目，配备三相鼠笼异步电机、继电器、变频器能完成多个电气控制实训。产品采用挂箱式，便于实训项目扩展和用户第二次开发。
二、PLC可编程控制器综合实训装置特点
1、PLC可编程控制器综合实训装置采用组件多结构更换实训模块便捷，如需扩展功能或开发新实训，只需添加实训挂箱即可，永不淘汰。
2、实训对象形像逼真，接近工业现场的实际应用，通过本实训装置的训练，学生很快就能适应现场的工作。
3、采用三菱FX1N-40MR主机集成数字量I/O（24路数字量输入/16路数字量输出）
4、组态棒图教学采用MCGS工控组态软件，所有实训都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实训动态跟踪教学。
三、PLC可编程控制器综合实训系统构成
1、PLC可编程控制器实训台（演示屏与控制箱构成）
2、PLC可编程控制器实训演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、PLC及转接通讯电缆
6、变频调速实训系统：配D720S 0.4KW变频器及配套附件
7、不锈钢电机导轨，光码盘测速系统（配1024光电编码器）
8、编程应用软件
9、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
10、工控组态软件一套：
打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
11、电脑或手持编程器（用户自备或代购）
四、PLC可编程控制器综合实训台控制箱技术指标
1、电源
1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
五、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点 输出16点(可选择)
◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区
◆ PLC主机 、编程电缆
◆ LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A
◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实训台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
六、PLC可编程控制器实训桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
七、PLC可编程控制器实训演示挂箱
PLC可编程控制器综合实训装置是为了配合PLC可编程控制器实训台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构训证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由六块实训挂箱组成十七个实训内容，它们的型号分别为：
功能单元一：
SB001交通信号灯PLC自动控制
SB002自动售货机
SB003 LED数码管显示PLC自动控制
SB004艺术彩灯造型PLC控制
功能单元二：
SB005搅拌器的PLC自动控制
SB006自动成型系统
SB007加工中心刀具库选择控制
SB008步进电机的PLC控制
功能单元三：
SB009水塔自动供水系统
SB010邮件自动分拣系统
SB011自动洗衣机系统
SB012电镀系统
功能单元四：
SB013四层电梯PLC自动控制
SB014基础实训
功能单元五：
SB015模拟电视发射塔
SB016自动送料装车
功能单元六：
SB017电机的自动控制
功能单元七：交流接触器实训挂箱
八、教师台在学生台的基础上增加电脑桌1张：钢质喷塑结构，预留电脑主机箱与显示器位置，配备电源总控装置及基于物联网实训室安全用电智能控制系统、智慧教室综合测控系统、配套教学资源等：
九、PLC可编程控制器综合实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．交通信号灯PLC自动控制实训
8．搅拌器的PLC自动控制实训
9．LED数码官显示PLC自动控制实训
10．四层电梯的PLC自动控制实训
11．加工中心刀具库选择控制实训
12．艺术彩灯造型的PLC控制实训
13．电机的自动控制实训
14．步进电机的PLC控制
15．模拟电视发射塔实训实训
16．自动送料装车系统控制实训
17．自动售货机实训
18．自动成型实训
19．水塔自动供水控制系统实训
20．邮件自动分拣实训
21．自动洗衣机控制系统模拟实训
22．电镀过程控制实训
24．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
25．三相鼠笼式异步电动机联动正反转PLC控制(实物)
26．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
27．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
28．变频器功能参数设置与操作实训
29．基于PLC通信方式的变频器开环调速
30．变频器速度闭环反馈系统实训
31．变频器开环运行实训
32．变频器多段速度运转实训
33．变频器外部操作实训
34．MCGS组态棒图实训教学,利用已编辑好组态棒图,对以上任何实训进行动态跟踪教学实训
35．针对实训项目的具体要求，学生自行编辑组态棒图进行实训。
十、PLC可编程控制器综合实训设备配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
实训屏 |
|
1 |
台 |
铝合金 |
|
电源控制箱 |
|
1 |
台 |
钢质喷塑 |
|
实训桌 |
|
1 |
张 |
铝木结构 |
|
PLC主机 |
FX1N-40MR |
1 |
台 |
|
|
变频器实训挂箱 |
D720S/0.4KW |
1 |
套 |
|
|
学生凳 |
|
2 |
张 |
塑钢结构 |
|
通讯模块 |
FX1N-485BD |
1 |
只 |
|
|
通讯电缆 |
SC-09 |
1 |
条 |
|
|
实训挂箱模块（面板为整块敷铜板经特殊工艺加工能而成 ，因而连线少，接触可靠，故障率低，美观大方） |
功能单元一 |
1 |
块 |
|
|
功能单元二 |
1 |
块 |
|
|
|
功能单元三 |
1 |
块 |
|
|
|
功能单元四 |
1 |
块 |
|
|
|
功能单元五 |
1 |
块 |
|
|
|
功能单元六 |
1 |
块 |
|
|
|
交流接触器实训挂箱 |
1 |
块 |
|
|
|
三相电机 |
380V/180W |
1 |
台 |
|
|
电机及导轨 |
220V 180W三相电机含编码器 |
|
套 |
|
|
软件 |
三菱编程软件及演示程序 |
1 |
套 |
|
|
组态软件教育版 |
1 |
套 |
|
|
|
说明书 |
实训指导 |
1 |
册 |
|
