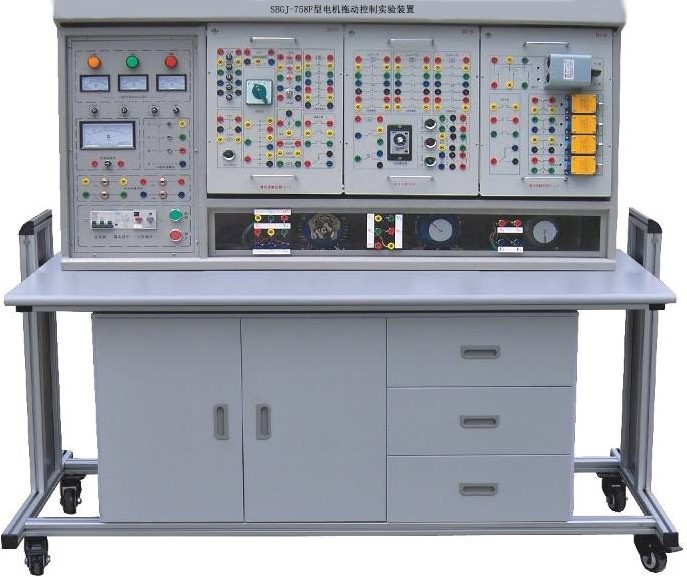

SBGJ-758F型电力拖动电气控制实验装置

电力拖动电气控制实验装置主要面向机械设计制造及其自动化、采矿工程、机械电子工程专业，开展电力拖动、矿山电工学等课程的实验教学。

电力拖动实验台可以进行三相异步电动机的多个控制方法的实验教学项目，同时学生还可以利用设备自主设计电路开展创新实验项目，通过实验使学生加深对控制方法知识的理解和掌握，培养学生科学态度和创新精神。

一、概述

电力拖动（工厂电气控制）实验装置综合了目前大中专院校"电力拖动"、"工厂电气控制技术"、"继电接触控制"等课程实验大纲的要求，特别适用于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如"电力拖动"、"电气控制技术"等实验。

二、特点

1、综合性强：本实验装置综合了目前国内各类院校工厂电气控制课程的全部实验项目，

用户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提高可根据教学的进度有机地结合。

2、科学性强：装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外，还可结合实际情况开设出设计性、综合性实验。

3、安全性强：设有电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有的保护功能，使用安全可靠。电机装在实验台内，用透明有机玻璃做隔离面板，电机运转情况一目了然，又提高安全性。

★4、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数。

三、技术性能

★1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz ，由主控台无线控制。

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、外形尺寸：135×72×155cm3

4、装置容量：＜1.0KVA

四、基本实验项目：

1．闸刀开关正转控制线路

2．接触器点动正转控制线路

3．具有自锁的正转控制线路

4．具有过找保护的正转控制线路

5．倒顺开关控制正反转控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的正反转控制线路

8．按钮接触器复合联锁控制线路

9．自动往返行程控制线路

10．接触器控制串联电阻降压起动线路

11．时间继电器控制串联电阻降压控制线路

12．手动Y/△降压起动

13．接触器控制Y/△降压起动

14．时间继电器控制Y/△降压起动

15.单相变压器实验

16.三相变压器的联结组别

17．QX3-13型Y/△自动起动控制线路

18．半波整流能耗制动控制线路

19．全波整流能耗制动控制线路

20．C620车床电气控制线路

21．手动降压起动

22．单相运行反接制动控制线路

23．电动葫芦电气控制线路

24．C6163车床电气控制线路

25．控制电路联锁控制线路

26．主电路联锁控制线路

27．直流电机启动

28．直流电机的调速

29．直流电机的反速

30．直流电机制动实验

五、装置的配备

电力拖动（工厂电气控制）实验装置主要由电源仪器控制屏、挂箱、实验桌、电机及专用导线组成。

（一）电源仪器控制屏

控制屏为双层亚光密纹喷塑结构，铝质面板，为实验提供三相交流电源、测量仪表及安全保护装置。

1、三相电源输入指示灯，指示外部电源与实验通断情况。

2、三相线电压指示交流电压表，450V，3只。

3、三相四线电源输出，具有过载、短路、漏电保护。

4、5A交流电流表1只。

5、四路电流测量插座。

（二）实验桌

实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。

（三）实验挂箱

1、740E1 继电接触控制（一）

熔断器五只，按钮一只（绿），变压器一只（380/36+6.3），转换开关一只，信号灯三只，整流电路，能耗制动电阻（510Ω/50W），交流接触器一只，热继电器一只。

2、740E2 继电接触控制（二）

行程开关四只，倒顺开关一只，热继电器一只。各器件的工作端子均已引到面板上，供实验接线用。

3、740-E3继电接触控制（三）

交流接触器三只，通电延时时间继电器一只，控制按钮三只（二绿一红）。各器件的工作端子均已引到面板插座上，供实验接线用。

★4、740E4 直流电机调速与工作电源挂箱

提供0～220V/2A直流电源和直流电机调速（Ra、Rf）组件。

5、直流电机一台（50W）：固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。

6、交流三相鼠笼电机二台（Y/△ 380V /180W），带离心开关：固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。

★7、变压器实验箱（提供220V//55V 单相变压器一只，三相变压器380V//110V一只）

8、实验连接线：采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

9、工具：配备MF-47万用表一只，尖嘴钳一把，″-、+″字螺丝刀各一把。

六、配套教学资源（共配1套，购10台以下无此项配置）：

（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:

1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。

项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6
