2021年9月23日
SB-KZJS-PLC控制技术与组态技术实训装置
PLC控制技术与组态技术实训装置，组态控制是近年来发展起来的一门新技术，在国民经济和科研开发中有着重要应用。PLC是一门实践性很强的课程，实验环节至关重要。如何在低成本条件下进行PLC实训课的教学，同时提高实验课的教学效果，是一种新的途径:利用组态软件全真模拟PLC的控制对象，将PLC
与组态软件有机结合。
PLC控制技术与组态技术实训设备，“组态控制技术”“可编程控制器PLC技术”是应用十分广泛的通用微机控制装置，是自动控制系统中的关键设备。PLC与组态软件联合应用，既可组成目前较为流行的监控系统,又可以为PLC的实践课教学提供一条新的途径。

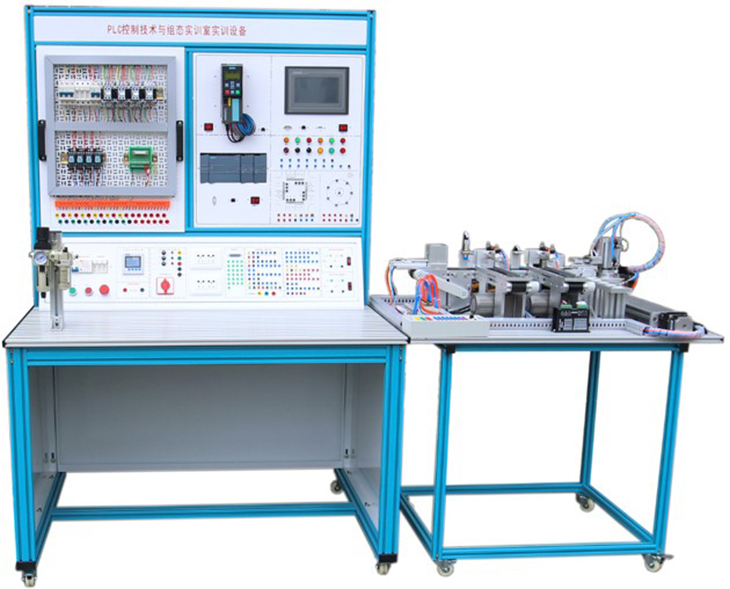

参考图片
*一、主要设备及技术参数要求:
1.交流电源：三相五线
AC 380 V±10% 50Hz；
2.温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3.实训桌要求:
3.1外形尺寸：长×宽×高：不小于1200mm×1000mm×800mm；
3.2功能：铝合金导轨式，满足一体化教学需求，综合课桌和实验台双重功能，元器件装卸要灵活方便。
3.3安全保护措施：具有接地保护、漏电保护功能，安全性符合国家标准GB
19517-2009。
4.电源：三相电源总开关（带漏电和短路保护）1个、电源由启动、停止、急停3只开关控制，熔断器3只、单相电源插座2个，安全插座5个,急停按钮1只。系统容量设计为1.5-2kVA。
5.触摸屏：昆仑通泰
TPC7062TI 1 套，7寸彩色，RS485/以太网/USB接口，分辨率不小于800x480，24VDC，内存不小于128M,支持SD储存卡触摸屏与计算机通信线、触摸屏与PLC通信线
6.PLC模块：
1）
S7-300 CPU315-2PN/DP主机；
2）6ES7321-1BH02-0AA0（SM321
16路输入）；
3）6ES7322-1BH01-0AA0（SM322
16路输出）；
4）6ES7
331-7KF02-0AB0（8路模拟量输入）
5）6ES7
332-5HB01-0AB0（2路模拟量输出）
6) 6ES7
353-1AH01-0AE0（FM353定位模块）
7）MMC存储卡64k字节。
8）电源PS307
9）USB/MPI通信编程电缆；
7.变频器：G120
PN标准变频驱动控制系统：
1）G120
PN标准变频驱动控制系统控制单元 CU250-2 PN；
2）G120标准变频驱动控制系统基本操作面板BOP-2；
3）G120标准变频驱动控制系统0.75KW以上,380V电源输入功率单元
PM240-2。
8.电源按钮指示灯等:
电源DC24
V/6 A、DC12 V/2 A各一组；转换开关，蜂鸣器，复位按钮黄、绿、红，自锁按钮黄、绿、红，24V指示灯黄、绿、红；
9.物料传送系统:
1套

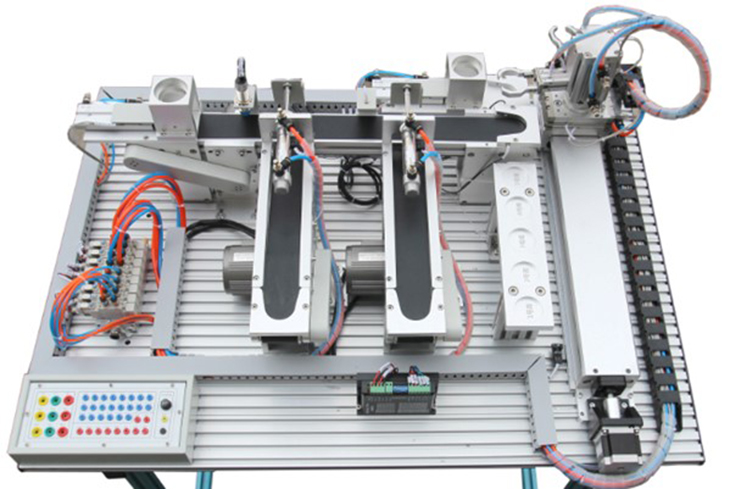

12、分拣装配模型
12.1气动执行系统
1 套
12.2无油静音气泵：220V/50HZ;功率:
750w;压力:8bar;储气罐24L
12.3单出双杆气缸，单出杆气缸，气手爪，旋转气缸，电感式接近开关，磁性开关，缓冲阀，双控电磁换向阀等各若干。
12.4气管Φ4\Φ6
若干
12.5皮带输送系统
1 套
皮带驱动电机（三相380
V，100w）3台，平皮带（尺寸约1355×49×2
mm）3条；
12.6物件分拣系统
1 套
单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关6只，物件导槽3个，单控电磁换向阀3只
12.7物料金属5套，尼龙（白色）5套、尼龙（黑色）5套.
12.8装配系统1套，包含气动机械手1套，单轴丝杆，57BYG步进电机，DM556步进电机驱动器
12.9料斗与料仓1套.
12.10PLC编程、组态等软件1套.
12.12配套工具1套.
13.产品配套光盘1套.
二、配套软件
1、博图TIA
portal
SIMATIC Step 7
V14是基于TIA博途平台的全新的工程组态软件，支持SIMATIC
S7-1500、SIMATIC S7-1200、SIMATIC
S7-300和SIMATIC S7-400控制器、同时也支持基于PC的SIMATIC
WinAC自动化系统。
2、分拣装配模型演示软件
*三、实训项目要求:
物料分拣模块用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：
1.综合项目：
料斗内物料部件1经分拣、传送、搬运与对应的物料部件2进行装配，而后传送、分类码放至料仓各层。
2.分项训练项目：
2.1气动系统的安装与调试项目：
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
2.1.1气动方向控制回路的安装；
2.1.2气动速度控制回路的安装；
2.1.3摆动控制回路的安装；
2.1.4气动顺序控制回路的安装；
2.1.5气动机械手装置的安装；
2.1.6气动系统安装与调试；
2.2电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
2.2.1电动机正反转控制电路的连接与控制程序编写；
2.2.2电动机星三角降压启动控制电路的连接与控制程序编写；
2.2.3电动机调速控制电路的连接与控制程序编写；
2.2.4气动方向控制与程序编写；
2.2.5气动顺序动作控制与程序编写；
2.2.6气动机械手控制与程序编写；
2.2.7音乐喷泉控制与程序编写；
2.2.8十字路口交通灯控制与程序编写；
2.2.9多段速控制与程序编写
2.3机电设备安装与调试项目:
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
2.3.1
传动装置同轴度的调整；
2.3.2
皮带输送机的安装与调整；
2.3.3
搬运机械手设备安装与调试；
2.3.4
物件分拣设备的安装与调试；
2.3.5
送料设备的安装与调试；
2.3.6
自动生产线设备安装与调试。
2.4自动控制系统安装与调试项目:
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
2.4.1
多种传感器的安装与调试；
2.4.2
机械手的自动控制；
2.4.3
皮带输送机的自动控制；
2.4.4
机电一体化设备的自动控制；
2.4.5 PLC控制系统的安装与调试；
2.4.6自动生产线的安装与调试。
2.5物料分拣模块用于考核或技能竞赛，可考察的职业能力：
2.5.1
机械构件的装配与调整能力；
2.5.2
机电设备的安装与调试能力；
2.5.3
电路安装能力；
2.5.4
气动系统的安装与调试能力；
2.5.5
机电一体化设备的控制程序的编写能力；
2.5.6
自动控制系统的安装与调试能力。
*三.网络通讯实验:
3.1
基于PROFINET现场总线
S7-300主机相互通讯
3.2基于PROFINET现场总线S7-300十字路口交通灯控制
3.3基于PROFINET现场总线S7-300音乐喷泉控制
3.4基于PROFINET现场总线触摸屏S7-300PLC通讯实验
3.5基于PROFINET现场总线触摸屏S7-300PLC变频器通讯调速实验
3.6基于PROFINET现场总线S7-300远程模拟量读取与输出
|
