2021年9月12日
SB-WIN-400风力发电系统教学实验平台
一、系统概述
风力发电教学实验系统是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、负载单元、显示单元共七大单元系统组成，系统能进行风力发电相关全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
教学特点
Ø
系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
Ø
系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
Ø
系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
Ø
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
Ø
风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
Ø
增加分布式发电原理与实验模块，让学生增加对新知识的理解
二、系统运行技术条件
1.风力系统
Ø
风轮直径：1.65(m)
Ø
启动风速：1.5(m/s)
Ø
额定风速：12(m/s)
Ø
安全风速：35(m/s)
Ø
工作形式：上风式永磁同步发电机
Ø
风叶旋转方向：顺时针
Ø
风叶数量：3（片）
Ø
风叶材料：玻璃增强聚丙烯材料
Ø
电机材料：铝合金&不锈钢
模拟风洞：
风量：34073
m3/h，1275Pa-2138Pa
电压：三相四线
380VAC
功率：2.2kW
调速单元：3KW
矢量变频器，输出频率：0-100Hz
2.充电系统
Ø
额定功率：400(W)
Ø
额定电压：12/24(V)
Ø
额定电流：33.3/16.7（A）
3.电力蓄能系统（机内）
Ø
储能形式：阀控式密封铅酸蓄电池
Ø
额定电压：12V
Ø
额定容量：55Ah
Ø
充电方法（恒压），循环︰最大充电电流为5.6A
4.逆变模块系统（机内）
Ø
直流输入电压：10.5～16.8
VDC
Ø
额定蔬出功率：300W
Ø
输出电压：110/220VAC
Ø
输出波形：纯正弦波
Ø
输出频率：50Hz
Ø
工作效率：85%
Ø
功率因数：>0.88
Ø
波形失真率≤5%
Ø
工作环境：温度-20℃～50℃
Ø
相对湿度：﹤90﹪（25℃）
Ø
保护功能：极性反接、短路、过热、过载保护
5.控制模块系统
Ø
工作电压：12VDC
Ø
充电功率：500W
Ø
光伏功率：100W
Ø
风机功率：400W
Ø
充电方式：PWM脉宽调制
Ø
充电最大电流 16.5A
Ø
过放保护电压 10.5V
Ø
过放恢复电压 12.6V
Ø
输出保护电压 16.2V
Ø
卸载开始电压（出厂值）15V
Ø
卸载开始电流（出厂值） 12A
Ø
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能；
6.负载模块装置系统
Ø
风扇：×1个，额定电压：12/24V，工作电流：1.25A，功率：15W
Ø
交通灯：1组(R,G,B)，额定电压：12/24V，工作电流：0.8A，功率：9.6W
Ø
马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W
转速：20rmp/min
Ø
交流LED灯×1个，交流节能灯×1个
Ø
直流模拟负载：12V/24V/28WLED路灯板，带PWM调光功能，输出功率可设置
7.显示装置系统
Ø
直流电流表：× 1个，20A，
显示模式︰0.5”LED
Ø
直流电压表：× 1个，50V，
显示模式︰0.5”LED
Ø
交流电压表：× 1个，500V，显示模式︰0.5”LED
Ø
交流电流表：× 1个，5A，
显示模式︰0.5”LED
Ø
交流电压表：× 1个，50V，
显示模式︰0.5”LED
Ø
交流电流表：× 1个，50A，
显示模式︰0.5”LED
Ø
时间、温/湿度表：×
1个，-20～99.9℃
显示时间，室内温、湿度
Ø
风机转速表：× 1个，5A，
显示模式︰0.5”LED
Ø
风速风向仪：风速：0～45M/S
风向：0～360°
精度±0.3M/S±3°
工作电源：AC220V，50HZ，DC12V可选
过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
8.电气开关操作柜
交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
仪表显示、控制按钮（开关）、智能型风光互补控制器、风速仪、鼓风机调速。

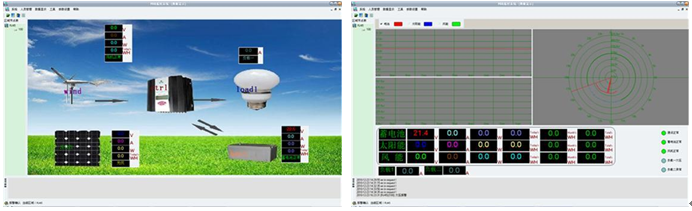

9、监控软件
Ø
PC监控模块：监控主机、监控软件。
Ø
显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
三、教学项目及实验内容
实验1.风力发电基础理论原理性实验
实验2.风力发电系统设计实验
实验3.风力发电基础理论与应用技术仿真实验
实验4.风力发电相关测量技术实验
实验5.风力发电控制技术实验
实验6.风力发电电力电子实验
实验7.过放保护、过放恢复、过充保护、过充恢复均充保护、均充恢复、浮充保护、浮充恢复
实验8.过风速报警、欠风速报警、液晶显示风速
实验9.风力发电系统的直接负载实验
实验10.风力发电系统的风速变化影响实验
实验11.限速机械保护系统原理实验
实验12.限速电控保护系统原理实验
实验13.风机过功率保护实验
实验14.风机超速保护实验
实验15.不同转速下风力发电曲线实验
实验16.风况检测实验
实验17.独立风机系统实验
实验18.
综合实验。
四、主要设备清单
|
序号 |
名
称 |
型
号 |
数 量 |
单 位 |
|
1 |
风力发电系统操作台 |
|
1 |
台 |
|
2 |
400W风力发电机 |
|
1 |
台 |
|
3 |
塔架、拉索 |
|
1 |
套 |
|
4 |
转速仪表（含支架） |
|
1 |
台 |
|
5 |
风力发电控制器 |
|
1 |
台 |
|
6 |
蓄电池组55Ah |
|
1 |
组 |
|
7 |
实验附件 |
|
1 |
套 |
|
8 |
软件 |
|
1 |
套 |
|
