[产品型号]：SBGYD-01A1 [产品名称]：电子技术实训台 [价格]：元 [在线客服]：

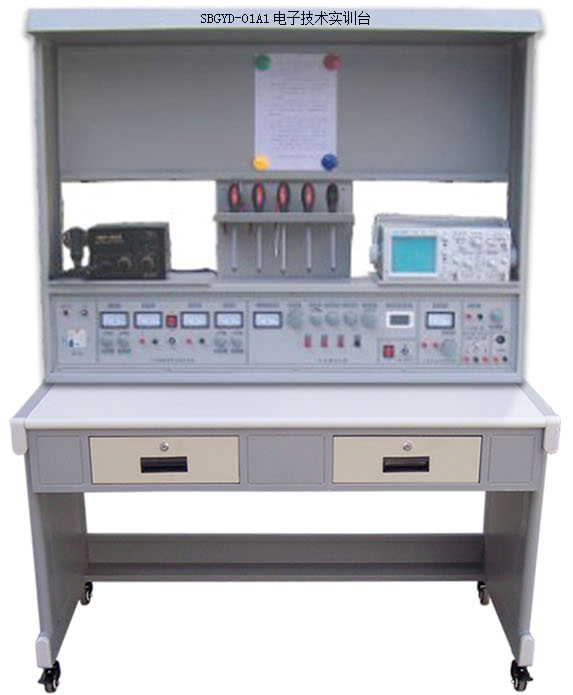

SBGYD-01A1电子技术实训台

一、概述

电子产品焊接与工艺实训台,电子技术实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。

二、特点

1、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。

2、综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。

4、实际应用性强：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的实际应用能力。是从学校到工厂无缝衔接的理想培训设备。

5、创新功能强：配备创新透明元件模块与万能实训电路板，可开展电子创新电路项目实训。

6、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

三、技术性能

（一）输入电源：单相三线 220V±10% 50Hz

（二）输出电源：

1. 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压；

2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；

3.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；

5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。

6嵌入式多功能网络虚拟仪器（不需电脑配合使用）：

A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。

B、仪器包括

1）、双踪存贮示波器，多种同步方式，存贮深度可编程；

通道数：2路

带宽：20MHZ

分辨率：8位

电压范围：-10~+10V

存贮深度：64K

2）、频谱分折仪；

3）、数字三用表，可测电阻、电流、电压等；

数字IO口

通道数：8路IO

输入电平：TTL

输出电平：TTL

电流驱动：20mA/通道

4）、四路智能远程电源控制

5）、数据具有上传与保存功能并能通过服务器显示

6)、提供LabVIEW虚拟仪器软件（拷贝版）

（三）工作环境：温度-10℃～+40℃

（四）装置容量：＜500VA

（五）外形尺寸：1200mm×750mm×2000mm

四、实训台的构成

实训台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。

（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。

（二）控制柜：提供交直流电源、信号源、安全插座等。

（三）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、放大镜台灯1只、焊锡丝、松香若干。

序号	名称	实训目的
1	三端稳压电源	掌握三端稳压模块的接线方法及应用；
2	串联型直流稳压电源	掌握串联型直流稳压器的调试方法；
3	低频信号电压放大器	掌握放大器的工作原理、装配焊接工艺、调试方法；
4	具有负反馈信号放大器电路	掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法；
5	文氏桥振荡器的焊接与制作	掌握运放741工作特点及文氏振荡器的工作原理；
6	电池电压监视电路	熟悉应用广泛的电压监视器的工作原理及制作方法；
7	电子催眠器	掌握单结管的工作原理及应用；
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	逻辑测试器	了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理；
10	正负脉冲信号	掌握正负脉冲的工作原理及集成的功能特性；
11	智力竞赛抢答器	了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法；
12	迷你闪光彩灯	熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺；
13	实用CMOS触摸锁钥	了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理；
14	自动充电器	掌握变压器、继电器在电路中的运用，及该电路的工作原理；
15	分立AM收音机	六管超外差便携式，掌握收音机的工作原理及调试方法；

序号	名称	每台数量	全室数量	单位	备注
2	控制屏	1	20	套
3	实训操作台桌	1	20	张
4	绝缘皮（胶垫）	1	20	张
5	工具柜	1	20	个
6	学生凳	2	40	张	钢木方凳
7	指导书	1	20	套
8	实训线路板套件	1	20	套
9	工具	1	20	套	见表一

序号	名称	数量	备注
1	MF—47万用表	1只
2	剥线钳	1把
3	尖嘴钳	1把
4	斜口钳	1把
5	大小 + 字螺丝刀	各1把
6	大小-字螺丝刀	各1把
7	镊子	1把
8	剪刀	1把
9	35W烙铁	1把
10	吸锡器	1把
11	放大镜台灯	1台
12	焊锡丝、松香	若干
