[产品型号]: [产品名称]:斯太尔电路仿真实验台 [价    格]: [在线客服]:

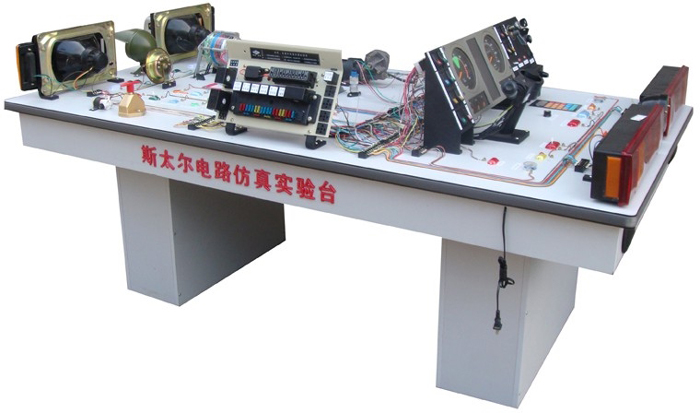

斯太尔电路仿真实验台



汽车仿真电路学生实习台是配合大专院校,部队、交通、公安系统汽车驾驶培训、交通汽校、驾培中心、技工学校、汽修等专业的教具之用,通过专业课程的教学和本模型演示,可清楚地了解汽车的内在部位的结构和作用,使学生很快地掌握专业知识。


一、结构功能特点:
本产品为台式结构,整体采用优质双面板制作而成,外形美观大方,操作方便,透明直观,台上所示电路系统大部分均为实物,本台在老师的指导下,可同时供多位学生实习各类电器系统。比如,启动点火、仪表信号、照明信号等其它系统,老师可以在实验台上任何部位制造故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车线路图自行安装。
二、规格安装说明:
外形尺寸:210×110×80cm,净重80kg
电源:交流220V 50HZ  工作电源:直流12V
1、先将两小柜放好至规定距离,再将台面对准放好即可。
2、将台上电源插头接上220V交流电源,打开启动开关起动,进行演示。
3、本产品设有断线故障8例分别如下:1)空调、2)电子风扇、3)喇叭、4)鼓风机、5)雨刮、6)启动、7)近光、8)远光。
三、工作内容
1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统、①组合开关:分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关:分前雾灯后雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。
4、仪表系统可演示发动机转速、时速、工作及故障情况,可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统:可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。
6、清洁系统:可演示刮水电机、喷水电机。
7、空调系统:可演示鼓风机、冷凝器风扇、其中压缩机、电磁阀、(用灯光显示代替)冷量开关、热敏开关、高压开关、室温开关、压缩机开关、空调水温开关(用模拟开关演示)
