产品分类/Products
[产品型号]:SB-JD07A [产品名称]:中央空调电气技能实训设备 [价       格]: [在线客服]:

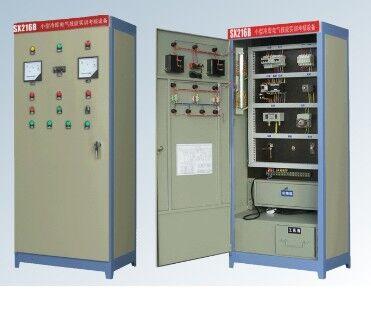

SB-G26中央空调电气技能实训设备

产品适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。
一、装置特点
1.
直观性强:部分执行设备布局于面板表面,以便学生了解小型冷库电气控制电路的实物结构,并可直观地观察相应部件的运行动作情况;还设有工作状态指示灯,便于实训操作
2.
实训性强:计算机设置故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作
二、技术性能
1.
输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.
工作环境:温度-10℃~+40℃ 相对湿度<85%(25) 海拔<4000m
3.
装置容量:<0.5kVA
4.
重 量:100kg
5.
外形尺寸:700×600×1700mm
6.
安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、实训装置的基本配置与功能
1.
电源控制部分

1)交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有一只指针式交流电压表,通过切换开关可指示输入电网电压值。
2)安全保护体系:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2.
电气控制箱部分
这一部分包括控制继电器、交流接触器、热保护继电器等
3.
中央空调电气控制考核板
电气控制箱前部就是控制面板,面板上印有小型冷库电气控制原理图并设有相应测试点、提供低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮等
四、实训项目
1.
中央空调电气控制设备的认识与了解
2.
中央空调电气控制系统的运行
3.
设故与排故训练
中央空调控制部分:
实验台总控制部分,可完成设备的制冷与制热的转换,以及在制冷状态或制热状态的关闭等任务。启动方式全部为微动方式,用微弱的开关信号来控制微处理器,驱动电路工作,从而延长设备的使用寿命。
4
、实训项目
1
:认识中央空调的结构及设备的实训
2
:中央空调启动和停止的实训
3
:中央空调的制热运行、调节操作实训
4
:中央空调的制冷运行、调节操作实训
5
:对中央空调的运行工况及各运行参数进行检测实训
6
,中央空调机的工作流程
7
,电气电路的设计
8
,实训操作的现场操作的区别
9
,现场电路的检修考核系统
1
、计算机可监控每个学生台考试成功与失败。
2
、具有发卷功能。
3
、具有收卷功能。
4
、试卷清零功能。
5
、具有密码进入功能。
6
、可以对学生成功进行统计,打印等功能。
7
、具有自动检测老师台与每学生台的通讯情况。
8
、学生输入故障码连继三次错误,电脑自动显示实验失败。
9
、学生输入故障码三次,有一次正确电脑自动显示实验成功。
10
、每个实验模块都设置有考核接口,已设置多个故障点。
11
、考核装置可对每种机型的各电路单元进行考核。
每种机型实训模块可与考核装置组合实训,也可独立实验

名称

数量


压力保护器

2

制冷电磁阀

1

水电磁阀

2

中央空调控制器

1

断相保护器

1

时间继电器

1

漏电开关

2

380V电压表

4

电流表

4

按钮

若干

指示灯

若干

电脑

1

自配

考核软件

1

智能考核系统

1

万用表

1
