维修电工电气控制实训装置,电工电气实训台

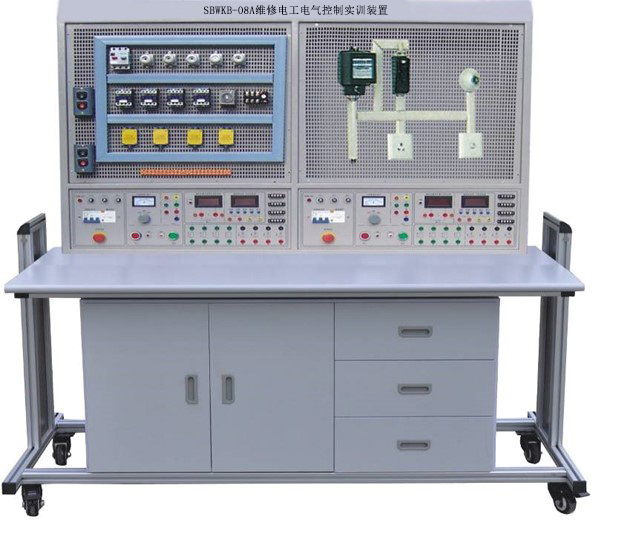

SBWKB-08A维修电工电气控制实训装置

一、维修电工电气控制实训装置概述

维修电工电气控制实训装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、维修电工电气控制实训装置特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、维修电工电气控制实训装置技术性能

1、输入电源：三相四线制～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×700mm×1690mm

四、实训台配置

1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

6、配套电工技能仿真软件：

采用3D虚拟仿真技术，用户可以360度无死角观察器件外观细节；采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式；通过具有交互性的模拟仿真动画，进行电路的组装调试和故障排除，实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。包括但不限于：

（1）实验器材

利用3D建模，使实训设备上所用到的元器件真实的放映给学生，另学生有个直观的认识。

（2）典型电路

实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用

（3）电路原理

该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。

（4）接线练习

学生通过半透明的原理图上的提示，按照原理图对电路进行模拟接线，接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度

（5）实验仿真

学员可以操作空气开关，按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。

电工基本常识与操作：安全用电常识、常用电工工具、常用导线连接和手工焊接工艺。（2）电工识图：介绍常用器件的电气符号、原理图绘制原则、分析方法、接线图绘制原则、相对编号法。

电工仪表：介绍万用表、电能表、钳型电流表、兆欧表、直流电桥和配电板等常用电工仪表的外型、结构、面板和使用方法。

照明电路安装：分别从器件、电路、原理、接线和排故五个方面介绍了荧光灯和两地控制灯的相关知识。

低压电器：主要从外型、结构、原理、组装和检测等五个方面对交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等常用低压电器进行介绍。

（6）电机与变压器：主要讲解了三相异步电动机、单相异步电动机、伺服电机、步进电机、直流电机与变压器的外型、结构、装配与维修等知识。

（7）电动机控制：按照实际电路的开发流程来讲解常用的电动机控制方式。包括器件、原理、电路、布局、连线、运行、排故等内容。

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		2
31	尖嘴钳		1
32	剥线钳		1
33	三相鼠笼异步电动机	380V/Y/△180W	1
