2020年10月23日

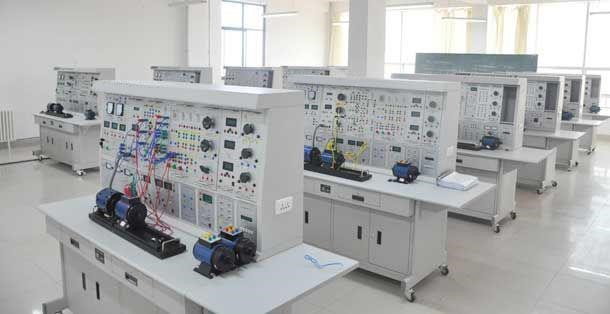

SBCBK-02船舶电力拖动及电气控制技能实训装置
一、产品概述
船舶电力拖动及电气控制技能实训装置是针对职业院校的"船舶电气自动化"、"船舶机电"等专业开设的《电机拖动基础》、《工厂电气控制》、《船舶电力拖动》和《船舶电气》等课程而研制的。该实训装置包括电机电力拖动、电力拖动低压电气控制、船舶甲板机械电力拖动控制等内容。可作为船舶轮机工程专业的实训教学设备，也可作为船舶电气工程技术人员的理想培训设备。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%
50Hz
2.工作环境：温度-10℃～+40℃
相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：≤1.5kVA
4.重
量：300kg
三、实训项目
1.船舶电力拖动部分
（1）他励直流电动机的起动和反转
（2）直流他励电动机的制动
（3）直流他励电动机的调速
（4）直流他励电动机的机械特性
（5）三相异步电动机的起动和与调速
（6）三相异步电动机的机械特性
（7）三相异步电动机的反转与制动
2.船舶电力拖动低压电气控制
（1）三相鼠笼异步电动机的全压起动控制
（2）三相鼠笼异步电动机的降压起动控制
（3）三相绕线转子异步电动机的起动控制
（4）三相异步电动机制动控制
（5）三相异步电动机调速控制
3.船舶甲板机械电力拖动控制
（1）锚机的电力拖动与控制
（2）锚机控制线路
（3）直流电动起货机控制线路
（4）交流电动起货机控制线路
（5）电动液压起货机控制线路
|
