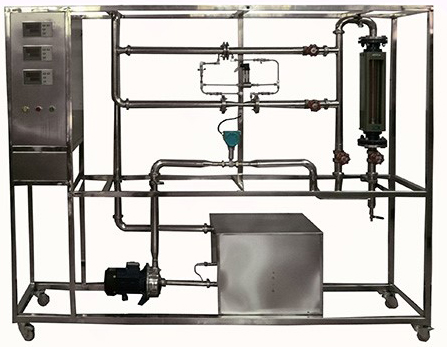

SB-LL流量计性能测试实验装置
|
装置功能 |
1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和主要特点。 2、掌握流量计的标定方法。 3、了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律， 流量系数 C 的确定方法。 4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。 5、测定节流式流量计（孔板、文丘里）的流量标定曲线。 6、测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。 7、测定转子流量计的流量标定曲线。 |
|||
|
设计参数 |
孔板流量计流量：0.4~8m3/h，压差范围：10~100KPa。 文丘里流量计流量：0.4~8m3/h，压差范围：10~150KPa。 转子流量计流量：0.4~4m3/h。 涡轮流量计流量：0.4~8m3/h。 温度：常温。 |
|||
|
公用设施 |
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、水转子流量计： 流量范围 0.4～4m3/h。 2、孔板流量计： 流量范围0.4～8m3/h，孔板喉径：Φ17mm。 3、文丘里流量计：流量范围0.4～8m3/h，文丘里喉径：Φ13mm。 4、涡轮流量计：流量范围0.4～8.0m3/h，4-20mA远传输出，流量检测机构。 5、压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。 6、304不锈钢离心泵：功率550W。 7、水箱：304不锈钢材质，容积≥80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 8、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。 9、阀门：采用304不锈钢阀和优质铜阀。 10、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。 11、宇电AI501 流量数字显示仪。 宇电AI501 温度数字显示仪。 宇电AI501 压差数字显示仪。 12、电器：接触器、开关、漏电保护空气开关。 13、304不锈钢仪表柜：测控、电器设备在实验架上。 14、外形尺寸：1900*500*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。 15、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
水流量 |
转子流量计 |
就地显示 |
手动阀控 |
|
|
压差 |
压差传感器 |
数字压力仪表 |
无 |
|
|
液体温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
|
涡轮流量 |
传感器 |
数字流量仪表 |
手动阀控 |
|
