通风空调实验系统、通风空调系统安装实训设备、通风空调系统安装实训装置

SB-JDGFA型通风空调系统安装实训设备



一、 概述

1.通风空调实验系统、通风空调系统安装实训设备、通风空调系统安装实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理面的技能应用型人才等。

2.装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。

3.组合式空调机组、新风机组、风机盘管、冷却塔、风机、消声器、多联机、滚剪机、咬口机、卷圆机、合缝机等主要设备,组成一次回风式空调系统、新风加风机盘管空调系统、排风系统、多联机空调系统等四个系统,可以承担组合式空调机组安装、冷却塔安装、新风机组安装、风机盘管安装、风机安装、多联机安装、风口安装、风管制作等8个实训项目。

4.通过"学做合一"等教学方式,进一步部提高学生的学习兴趣和实践动手能力。

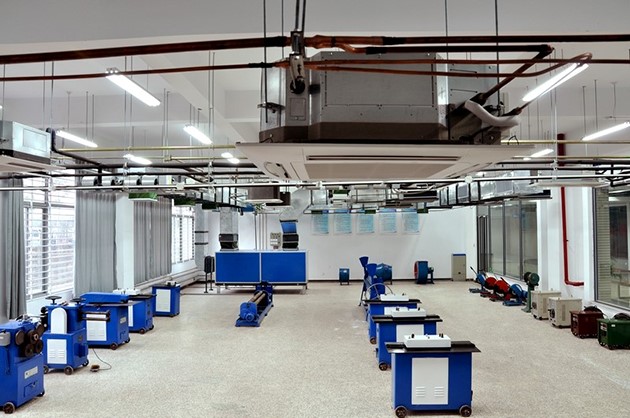

实训室图

二、特 点

系统终端处理机多样化:采用工程形式的终端处理机组,风系统采用透明化处理;让学生了解室内机组的的结构形式。每个终端处理机配置制冷系统温度表及压力表,可观测到机组的全部控制电路。

风系统的完整性、独立性:与实际中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。

系统与真实的中央空调系统,风系处理系统原理相同,微型化展示了地地铁空调系统的特点,结构、控制方法。

装置直观展示了中央空调系统空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观装置结构合理紧凑、造型美观大方.

实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。

三、技术参数

输入电源:单相三线~380V±10% 50Hz

工作环境:环境温度范围为-5℃+40℃  相对湿度<85%(25℃)  海拔< 4000m

装置容量:<3.8kVA

外形尺寸:就地:约10*10米教室

安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

.装置的基本组成

1.充分地展示了通风空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。

2.装置底盘采用加强钣金结构设计,框架采用铝型材结合组成。

3.测量仪表1套:配备指针式真空压力表、温度显示仪表等。

4.为满足通风空调系统运行操作及考培需要,兼顾设备操作的易用性、安全性、可维护性和可扩展性,特开发此系统(实物设备)。

5.系统外观上高度逼真中央空调系统空调系统,整体分为两部分,分别为通风系统和空调系统,由冷水管路连接两个系统,每个系统分别由相关设备和系统控制柜组成。

6.设备外形:通风系统模拟中央空调系统的送风回风循环。主要包含新风、空调机组、新风机、通风管路.相关传感器以及就地控制柜等。

7、空调系统模拟冻水系统和冷却水系统的循环:连接方式以提供的原理图为准。主要包含冷却塔、膨胀水箱、冷水机组、冷冻泵、冷却泵、集水器、分水器、风机盘管、连接管路(能看到水的流向)、相关阀、仦表、温湿度传感器以及就地控制柜等。

8.组合式空调机组

9、新风机组、风机盘管、冷却塔、风机、消声器、组成一次回风式空调系统、新风加风机盘管空调系统、排风系统、多联机空调系统等四个系统,

10、能通过提供的各种工具,可以承担组合式空调机组安装、冷却塔安装、新风机组安装、风机盘管安装、风机安装、多联机安装、风口安装、风管制作等8个实训项目。

五、系统具体功能

1. 通风系统

1.1中央空调系统系统主要由风机把室内空气吸进机组,经过滤后再经入盘管冷却(或加热)送回室内,如此循环,以达到调节室内温度。

1.2模拟地铁车站通风系统。,系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成;通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理,把风柜内的空气冷却(或加热),通过送风机和送风管道输送到各用户端

1.3主要部件:模拟新风系统、混风室、静压箱、, 新风机、风机等组成。

1.4空调机组(真实空调机组的缩小版,具备真实空调的相关功能,并和空调水系统连接)

1.5主机组成

七、系统配置清单(主要按系统配置)

序号

项目(设备名称)

数量(以系统配置为准)

备注

1

中央空调主机(3P冷水机半封闭式压缩机,,水冷式壳式冷凝器。压力控制器,油液分离器。压力膨胀阀

1



封闭式机组

2

新风处理机组

1

定制

3

风机盘管温度控制器

按具体数量配

液晶

4

全热空气处理风柜

1

定制

5

中央空调PLC应用程序)

1



6

卧式风机盘管机组

3



9

明装风机盘管机组

3



10

天井式风机盘管机组

3



11

0.5KW立式水泵

5



15

中央空调热水处理器 3000W   3.5A

1

220V

16

消声静压箱

1



17

膨胀水箱

1



19

冷却塔

1

5T水冷

21

冷却风机

1

220V

22

制冷、制热温度探测器

6



23

回风道管路

1

按要求

26

防火阀

3

定制

27

控制箱配电柜800×600×1700mm

2

800*700*1600

29

PLCFX2N-4AD功能模块:用于采集中央空调模型系统的温度信号,最大可以实现4路温度信号同时进行采集

2

8个点温度PT1100

30

出风口

2



31

触摸屏:7寸,256)

2

主机系统和风控制系统。

32

水压表

4



33

散流器(圆形,方形,长方形)

3



34

压力表

2



35

升降阀20M

20



36

分水器出水口20MM

20L

一进四出

37

集水器出水口20MM

20L

一进四出

38

电动防火阀

8



39

各中镀锌水管

100



40

PVC

1



41

各种接头

1



42

滚剪机

1

定制

43

咬口机

1

定制

44

卷圆机

1

定制

45

合缝机

2

定制

46

切割机

2



47

电锤

2



48

手电钻





49

工具52套装

4



50

板金桌子

1

5MM钢制桌面

51

锤子

1



52

电焊机

1



53

保温管子



多种型号

54

保温板



0.6MM

55

各种线桥架



镀锌

八、实训项目

1.制冷设备安装及其维修专用工具的正确使用及调校;

2.地铁空调系统各制冷部件名称及其在系统中的作用;

3.空调各制冷部件及电气部件的工作原理以及好坏检测;

4.空调系统各制冷部件及电气部件的好坏检测;

5.制冷管道上控制器的安装要求;

6.风机盘的安装要求;

7.中央空调的送、回风风管的安装规范;

8.中央空调的送、回风风口的安装规范;

9.空调系统送风管的安装操作;

10.中央调的整机制冷系统性能检测;

11.空调系统电气控制系统连接及其检测;中央空调主机的运行与管理;

12.中央空调水泵的运行与管理;

13.中央空调冷却塔的运行与管理;

14.制冷设备管道系统查漏、保压、抽真空及添加制冷剂;

15.空调系统制冷剂的回收;

16.中央空调各制冷系统部件的拆装更换;

17.空调系统各电气部件的拆装更换;

18.中央空调整机结构的拆卸、恢复;

19.中央空调的日常使用及维护保养操作;

20.空调器的制冷、制热、除湿工作循环过程;

21.空调器制热工况时的化霜工作过程;

22.中央空调系统设计图、系统施工图的识读;

23.送风系统的调试;

24.回风系统的调试;
