单片机与MCGS组态综合实验箱,单片机实验箱

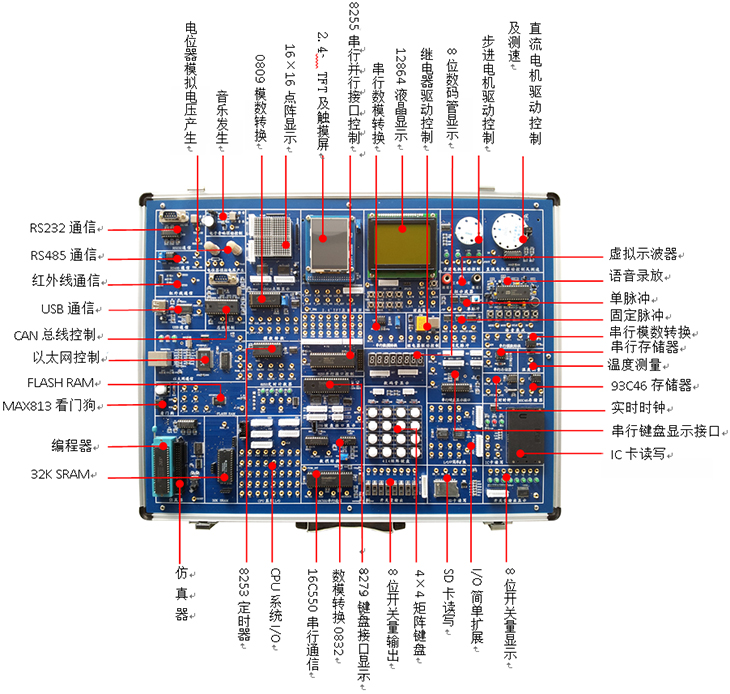

SB-M20单片机与MCGS组态综合实验系统



一、适用专业

单片机与MCGS组态综合实验箱适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。

二、系统简述

单片机与MCGS组态综合实验箱是将MCGS工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术,包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口,可使用户快速掌握单片机原理及其实用接口技术,充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习MCGS工业组态软件的编程和控制技术(总线控制和位控制),把学生培养成为优秀的应用型人才,以适应不断创新的社会需求。

三、系统硬件组成

1. 计算机(自备)。

2. 单片机与MCGS组态综合实验系统。

3. 基于KEIL C51 单片机仿真器,USB/RS232兼容通信方式。

四、详细技术指标

* 以下技术指标里的全部硬件集成在一个平台上,稳定性好,可靠性高,维护方便。

1.基础接口电路

1)多路定时计数器8253A

2)可编程并行输入/输出接口8255

3)可编程键盘显示接口8279

4)可编程串行通信接口16C550

5)单片机系统简单I/O口扩展电路74LS273/74LS244

6)看门狗电路MAX813

2. 人机接口电路

18LED发光管输出显示。

28位开关量输出模块。

38LED数码管显示模块。

44×4矩阵键盘电路。

516×16点阵LED模块,由48*8点阵和驱动电路组成。

612864 LCD图形、中文、字符显示模块。

*7)设计有2.4TFT 液晶显示器,带触模屏。

8)两路带消抖±单脉冲产生电路。

91HZ-1MHZ8路输出固定脉冲发生。

10)微型打印机接口电路。

3. 外设执行部件

15V继电器控制、音乐发生器电路。

2)步进电机20BY及直流电机驱动与控制。

3)扬声器驱动电路。

4)蜂鸣器驱动电路。

5)光电测速模块电路。

4. 通信接口电路

*1USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。

*2IRM5000红外无线通信模块

*3CAN-Bus通信模块,由SJA1000TJA1050T专用芯片组成。

*4TCP/IP通信模块,含太网芯片RT801932K静态存储器。

5 RS232/RS485接口应用和电平转换电路。

*6I2C串行实时日历/时钟PCF8563

*7I2C串行键盘显示控制器Zlg7290

5.存储器电路

132K静态RAM 62256

2)串行存储器93C64读写电路

3I2C串行存储器24C02应用电路。

4IC卡读写(24C01)模块电路。

*5SST512K FALSH存储器电路。

*6SD卡读写电路。

6.数据转换

1)单路8位数字模拟转换接口DAC0832

288位模拟/数字转换接口ADC0809

3)串行8A/D 转换电路TLC549及其相关电路

4)串行10D/A 转换电路TLC5615及其相关电路

*5ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6)数字温度传感器DS18B20,用于环境温度检测。

7.单片机仿真器

配备USB接口的KEIL C51单片机仿真器,完全仿真P0-P3口,不占有片内资源。同时自带在线下载式单片机STC89C51RS232JTAG下载接口。

8.总线扩展接口

主板上留有外部总线扩展接口,可以扩展各种新型接口电路。

9.虚拟示波器(选配)

1)真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。

2)带有实时X-Y示波器:自动同步显示功能。

3)存储功能:存储/栽入/分析历史波型。

4)输入模拟电压信号幅值由软件调整,勿需硬件开关切换。

5)带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。

10.工作电源

+5V/2.5A+12V/1 A-12V/1A-5V/1A+5V主电源带过压、欠压、过流和电路保护

功能并可自动回复。

11.综合传感器模块(选配)

7种传感器集成在一个主板上,含光敏、热敏、气敏、温湿度、超声测距、热释红外检测、电流传感器等7种传感器。

五、系统软件

1WINDOWS KEIL C51 软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2、在线下载软件:STC_ISP_V479

*3MGCS工业组态软件

4、近50个单片机应用设计例程

*5MGCS工业组态软件与单片机接口例程

*6、配备本机使用视频教程

六、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm

七、实验项目(有配套实验指导书)

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用(交通灯和打印机控制实验)

4、简单I/O口扩展

5A/D 转换实验

6D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

138031单片机串行口应用实验_双机通信

148031串行口应用实验_PC机通信

15、串行接口16C550应用实验

16、串行A/D转换器TLC549应用

17、串行D/A转换器TLC5615应用

18、单片机双机通信实验_RS485总线

19USB接口应用实验

2016X16 LED点阵显示实验

21128 X 64 LCD液晶显示接口实验

22、数字温度传感器18B20实验

23、看门狗电路MAX708

24I2C总线应用实验

1)串行E2PROM的读写实验

2I2C智能卡读写实验

3)串行键盘显示接口ZLG7290应用实验

4PCF8563串行实时时钟应用实验

25、定时计数器8253A应用实验

26、网络接口应用实验

27CAN总线通信应用实验

28ISD1730语音录放实验

29、红外接口通信实验

30、大容量NOR Flash与单片机的接口设计

31TFT彩色液晶屏及触摸屏的应用

32Small RTOS(51) 1.12.1v 使用

33、直流电机、步进电机闭环控制实验

34、液晶显示虚拟示波器实验

35、工业组态软件编程实验

36MCGS工业组态软件在单片机控制中的应用实验

1)步进电机控制实验_总线控制

2)直流电机控制实验_总线控制

3)工业顺序控制实验_位控制

4)数据采集实验_总线控制

5)数据采集实验_总线控制

6)数字电压表实验

7)液体混合控制实验

8)交通灯控制实验

37、工业组态软件和微控制器的接口编程实验......无限扩展

38、各种传感器实验,含光敏、热敏、气敏、温湿度、超声测距、热释红外检测、电流传感器等7种。

八、单片机实验箱配置表

序号



规格

数量

单位

1

SB-M20主机箱

含详细技术指标里的除选配外全部软硬件

1

2

交流电源线

1.5m

1

3

串口通信线(23直通)

1.5m仿真器通信线

1

4

串口通信线(23交叉)

1.5m示波器通信线

1

5

2号实验导线

40cm

30

6

扁口USB线

1.5m USB通信实验

1

7

XH2.54 8-8芯排线

40cm 2根和30cm 4

6

8

XH2.54 4-4芯排线

30cm

4

9

2芯两头剥线

1m

1

10

短路片



5

11

IC



1

12

光盘

例程/编程软件/仿真软件/MGCS工业组态软件/使用视频软件等

2

13

实验指导书



1
