SBYG-01A维修电工技能(初中级考证)实训室设备



一、概述

维修电工技能(初中级考证)实训室设备 "维修电工实训装置"是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的,可对《初级维修电工技术》、《中级维修电工技术》、教材中列出的电气控制线路和实用电子线路进行实际操作,从而使学生的操作技能得到提高。该实验装置不仅可供学生学习锻炼,更是维修电工技能考核的理想设备。本设备也适合技工学校机电类专业《电气设备维修》课程的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。

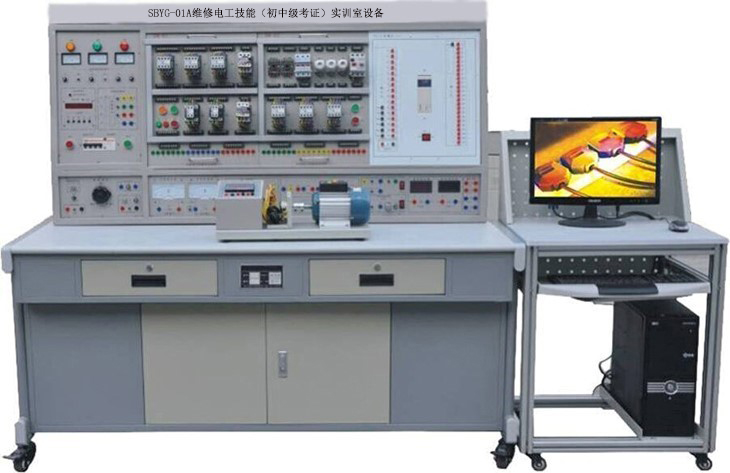

(设备参考图片,具体以实物配置为准)

一、技术指标:

1.外型:整体尺寸 1750mm×750mm×1800mm±5%);

2.实训台架的材料:钢制结构;

3.电源:

1)输入:三相AC 380V ±10% 50HZ 三相五线;

2)交流输出:

固定:三相五线  380V 接插式1组、220V接插式1组、220V插座式3组、可调:0220V连续可调;

3)直流输出:

固定:励磁电源 110 V/0.5 A  1组、+12 V/1.5A 1组; -12V/1.5 A 1组; +5 V/1.5A 1组。

可调:电枢电源 0220V/1.5A  1组(有电压表监控输出)、024 V 可调2 A 1组;

4.接口及仪表:可配置答题器,具有答题功能,与教师计算机、智能考核挂板可进行智能化实训考核;

5.实验管理器:具有时钟、定时提醒、定时上电、定时切断电源功能。

6.误操作记录装置:误操作报警、记录、切断相应电源功能。

7.仪表/表头:

1)内部测量显示:指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只;实时监控所测电压/电流变化;

2)实训测量用:数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只;

8.整流桥:1组。

9.实训用变压器:(输入)380 V/220V(输出)110 V36 V20 V(两组)、12 V6.3 V;(具有过流保护报警切断电源,智能化误操作记录功能)

10.智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1)智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。

2)手机APP:用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。

3PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。

4)后台系统:包含账号管理、设备管理、报修管理、用户管理,设备管理:、包含监控管理:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间!、包含设备节点:可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理:用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。用户管理:可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。

二、功能介绍:

1.总体结构

实训台要求由实训屏(内置电源)、实训桌、实训储物柜三部分组成。实训屏左侧为电源箱主控部分,主要用于实训台电源显示与控制,底部与左侧是电源箱的输出部分,输出外用电源为实训所用,电源箱的布局依次为电源保护装置、电源指示、控制装置、整流桥、电源输出;实训屏上部为维修电工通用挂板固定结构;改变实训内容需要移动挂板时,可方便地在型槽中滑动,以便更好地配合实训;实验桌底部装有至少4个导向轮,方便实训台架移动;

实训储物柜要求采用标准结构和抽屉式,左侧至少有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整。

2.设备概述:

设备应以钢制为主,至少拥有电源保护、控制、输出类型、实验管理、监控等功能,基本框架要求坚固美观大方,可根据教学和实训要求悬挂不同的挂板,能够完成较广较多的教学内容和实训项目。

三、配套资源:

仿真软件(网络版)

1)初中高技师电工技能仿真教学软件

实训软件至少由电工基本实训、电工初级实训、电工中级实训、电工高级实训、电工技师与综合实训五大部分组成。其中电工基本实训至少包括:电气测量、内外线、电力拖动、电子技术共16个实训项目;电工初级实训至少包括:电力拖动、电子技术共13个实训项目;电工中级实训至少包括:电力拖动、电子技术、电气测量、PLC控制共25个实训项目;电工高级实训至少包括:电子技术、单片机、PLC控制共23个实训项目;电工技师与综合实训至少包括:PLC控制;电子技术;电力拖动、变配电和电力保护共118个实训项目。

2)电工作业培训教学软件

包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

3)电机与变压器仿真教学软件

软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

4)机床电气线路仿真教学软件

软件以实际工程项目为主线,以施工任务为引领,突出技能训练;强调职场场景,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。包含五大实训项目:CA6140车床、Z37钻床、M7130磨床、X62W铣床。

四、实训项目:

1.电动机点动与连续转动电路连接实训;

2.按钮联锁的电动机正、反转电路连接实训;

3.接触器联锁的电动机正、反转电路连接实训;

4.接触器和按钮双重联锁的电动机正、反转电路连接实训;

5.按钮切换的Y启动控制电路的连接实训;

6.时间继电器切换的Y启动控制电路的连接实训;

7.电动机反接制动控制电路连接实训;

8.电动机往返行程控制电路连接实训;

9.电动机顺序启动控制电路连接实训;

10.电动机定时运转控制电路连接实训;

11.按钮切换的双速电动机控制电路连接实训;

12.时间继电器切换的双速电动机控制电路连接实训;

13.简单生产机械电气控制电路连接实训;

14.交流电动机的调速实训;

15.车床电气控制电路单元常见故障的检查与排除(16个故障点):

16.T68镗床电气控制电路单元常见故障检查与排除,( 16个故障现象):

17.X62W铣床电气控制电路单元常见故障的检查与排除(16个故障现象):

18.电动葫芦电气控制电路单元常见故障的检查与排除(14个故障现象):

1.车床电气控制电路故障现象:

1)全部电机均缺一相,所有控制回路失效;

2)主轴电机缺一相;

3)主轴电机缺一相;

4)M2M3电机缺一相,控制回路失效;

5)冷却泵电机缺一相;

6)冷却泵电机缺一相;

7)刀架快速移动电机缺一相;

8)刀架快速移动电机缺一相;

9)除照明灯外,其它控制均失效;

10)控制回路失效;

11)指示灯亮,其它控制均失效;

12)主轴电机不能起动;

13)除刀架快移动控制外其它控制失效;

14)刀架快移电机不启动,刀架快移动失效;

15)机床控制均失效;

16)主轴电机启动,冷却泵控制失效,QS2不起作用。

2.铣床电气控制电路故障现象:

1)主轴电机正、反转均缺一相,进给电机、冷却泵缺一相,控制变压器及照明变压器均没电;

2)主轴电机无论正反转均缺一相;

3)进给电机反转缺一相;

4)快速进给电磁铁不能动作;

5)照明及控制变压器没电,照明灯不亮,控制回路失效;

6)控制变压器没电,控制回路失效;

7)照明灯不亮;

8)控制回路失效;

9)控制回路失效;

10)主轴制动失效;

11)主轴不能启动;

12)主轴不能启动;

13)工作台进给控制失效;

14)工作台向下、向右、向前进给控制失效;

15)工作台向后、向上、向左进给控制失效;

16)两处快速进给全部失效。

3.T68镗床电气控制电路故障现象:

1)所有电机缺相,控制回路失效;

2)主轴电机及工作台进给电机,无论正反转均缺相,控制回路正常;

3)主轴正转缺一相;

4)主轴正、反转均缺一相;

5)主轴电机低速运转制动电磁铁YB不能动作;

6)进给电机快速移动正转时缺一相;

7)进给电机无论正反转均缺一相;

8)控制变压器缺一相,控制回路及照明回路均没电;

9)主轴电机正转点动与启动均失效;

10)控制回路全部失效;

11)主轴电机反转点动与启动均失效;

12)主轴电机的高低速运行及快速移动电机的快速移动均不可启动;

13)主轴电机的低速不能启动,高速时,无低速的过渡;

14)主轴电机的高速运行失效;

15)快速移动电动机,无论正反转均失效;

16)快速移动电动机正转不能启动。

4.电动葫芦电气控制电路故障现象:

1)吊钩电机和移动电机均缺一相;

2)吊钩电机和移动电机均缺一相,显示及控制回路均失效;

3)吊钩上升时,制动电磁铁失效;吊钩下降时,吊钩电机缺一相;

4)移动电机缺一相;

5)移动电机后移时缺一相;

6)显示及控制回路失效;

7)指示灯不亮,控制回路失效;

8)按下SB1KM1线圈不吸合;

9)按下SB1KM1线圈不吸合;

10)吊钩下降及前后移动控制失效;

11)按下SB2KM2线圈不吸合;

12)前后移动控制失效;

13)按下SB3KM3线圈不吸合;

14)按下SB3KM3线圈不吸合;

五、设备配置

序号

设备名称

单位

数量

备注

1

初中级维修电工实训考核装置

1

1750mm×750mm×1800mm(±5%

2

实训单元挂板

1

内置3只大功率磁盘电阻,能与其他挂板配合使用;

该单元挂板与其他挂板配合,可完成电动机定子绕组串联电阻启动,直流电动机电枢串联电阻启动等实训。

3

电力拖动挂板

1

要求能与实训单元挂板配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训,也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。

4

电力拖动扩展挂板

1

要求能与电力拖动挂板配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训,也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。

5

照明挂板

1

元件要求经过专业定做(如:单相有功电能表采用小电流校验,使小负载的情况下能够正常工作,透明式外壳设计更直观地让学生了解内部结构和工作原理、低功率日光灯组件也是经过专门定做);能够独立完成白炽灯异地控制、日光灯电路连接、电能测量实训;该挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。

6

触摸答题器

1

与智能化实训考核挂板匹配,7吋触摸人机界面,中文显示,显示信息量更多、更直观;带1条排线,用于单工位实训设备考核;

7

经典车床电路智能化实训考核挂板

1

让学生掌握车床电路的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。

8

镗床电路智能化实训考核挂板

1

让学生掌握T68镗床电路的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。

9

铣床电路智能化实训考核挂板

1

让学生掌握X62W铣床的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。

10

电动葫芦电路智能化实训考核挂板

1

让学生掌握电动葫芦的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。

11

实训电机

1

三相异步电动机

PN(W)60nN(r/min) 1400 UN(V):三相 AC 380      IN(A):0.33、连接组别:△/Y

1

三相异步电动机 带离心开关

PN(W) 60nN(r/min) 1400UN(V):三相 AC 380      IN(A):0.33、连接组别:△/Y

1

他励直流电动机

PN(W) 120nN(r/min) 1000 U1N(V):DC 110U2N(V):DC 110IN(A):1.25

1

三相双速异步电动机

P N(W) 40/25nN(r/min) 2800/1400UN(V):三相 AC 380IN(A):0.25/0.2、连接组别:△/2Y

12

计算机小推车

1

尺寸:580*450*960mm带脚轮、电脑托盘、铝木结构。

13

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;指针式万用表1个;斜口钳1把。

14

实验说明书

1

指导学生实训。
