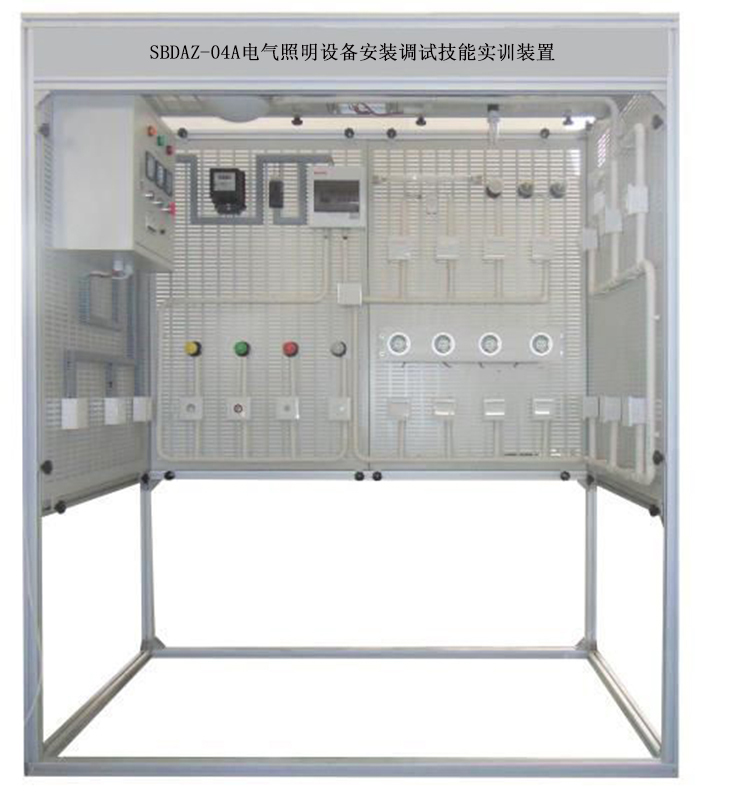

SBDAZ-04A电气照明设备安装调试技能实训装置
一、概 述
"电气照明设备安装调试技能实训装置"是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、电气照明设备安装调试技能实训装置特点
该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
三、电气照明设备安装调试技能实训装置技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1720×1080×2000mm
四、电气照明设备安装调试技能实训装置配备
1.电源、电气设备配备
(1)电源部分
三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只指示输入的三相电源线电压；交流电源输出端设有过流保护及漏电保护功能。
(2)配备一套室内小型配电箱，用于配电箱的室内安装
(3)配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等
(4)配备典型照明线路施工所用的灯座及开关等元器件
(5)配备吊扇及配套调速器1套
(6)配备避雷针1只
(7)配备电源防雷器1台
(8)配备布线用硬质导线
2.仪器配备
便携式数字万用表
3.工具配备
配有电工常用工具2套 （含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等），电烙铁1把，卷尺1把。
五、实训项目
1.配电箱安装
2.线管敷设前的预制加工
3.线管的敷设
4.线管的穿线
5.灯具的安装
6.典型照明电路的安装及接线
7.吊扇的安装及测试
8.防雷器的安装
9.避雷针的安装
六、电气照明设备安装调试技能实训装置配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1. |
实训平台 |
1720×1080×2000mm |
台 |
1 |
|
2. |
配电箱 |
400×300×200mm |
台 |
1 |
|
3. |
吊扇 |
含调速器 |
套 |
1 |
|
4. |
单相感应式电度表 |
DD862 直接 |
只 |
1 |
|
5. |
闸刀开关 |
单相2刀 |
只 |
1 |
|
6. |
配电箱 |
明装 8回路 |
只 |
1 |
|
7. |
漏电 |
NBXLE-32 C16 1P+N |
只 |
1 |
|
8. |
空开 |
NBX-63 C6 1P |
只 |
4 |
|
9. |
插座 |
86型含明装高底盒 |
套 |
6 |
|
10. |
开关 |
86型单开双联含明装高底盒 |
套 |
11 |
|
11. |
触摸延时开关 |
86型含明装高底盒 |
套 |
1 |
|
12. |
声控开关 |
86型含明装高底盒 |
套 |
1 |
|
13. |
人体感应开关 |
86型含明装高底盒 |
套 |
1 |
|
14. |
调光开关 |
86型含明装高底盒 |
套 |
1 |
|
15. |
白炽灯 |
25W 86型含明装高底盒 |
套 |
2 |
|
16. |
彩灯 |
220V/15W 黄 含灯座 |
套 |
1 |
|
17. |
彩灯 |
220V/15W 绿 含灯座 |
套 |
1 |
|
18. |
彩灯 |
220V/15W 红 含灯座 |
套 |
1 |
|
19. |
彩灯 |
220V/15W 白 含灯座 |
套 |
1 |
|
20. |
日光灯 |
18W |
套 |
1 |
|
21. |
吸顶灯 |
多段式 |
只 |
1 |
|
22. |
嵌入式射灯 |
220V/5W |
套 |
4 |
|
23. |
不锈钢避雷针 |
0.5米 |
只 |
1 |
|
24. |
浪涌保护器 |
2P 20KA |
只 |
1 |
|
25. |
线管 |
φ20 |
米 |
10 |
|
26. |
线槽 |
20×25 |
米 |
10 |
|
27. |
线槽弯头 |
20×25 |
个 |
5 |
|
28. |
线槽终端 |
20×25 |
个 |
2 |
|
29. |
线槽三通 |
20×25 |
个 |
2 |
|
30. |
线管弯头 |
20mm |
个 |
2 |
|
31. |
线槽直通 |
20mm |
个 |
2 |
|
32. |
线槽三通 |
20mm |
个 |
2 |
|
33. |
线管杯梳 |
20mm |
个 |
10 |
|
34. |
线管直通 |
20mm |
个 |
5 |
|
35. |
电线 |
BV 2.5平方 黄 |
米 |
10 |
|
36. |
电线 |
BV 2.5平方 绿 |
米 |
10 |
|
37. |
电线 |
BV 2.5平方 红 |
米 |
10 |
|
38. |
电线 |
BV 2.5平方 黑 |
米 |
10 |
|
39. |
电线 |
BV 2.5平方 双色 |
米 |
10 |
|
40. |
电线 |
BV 0.75平方 黄 |
米 |
10 |
|
41. |
电线 |
BV 0.75平方 绿 |
米 |
10 |
|
42. |
电线 |
BV 0.75平方 红 |
米 |
30 |
|
43. |
电线 |
BV 0.75平方 黑 |
米 |
30 |
|
44. |
网络墙柜 |
3U |
台 |
1 |
|
45. |
无线路由器 |
|
台 |
1 |
|
46. |
交换机 |
8口 |
台 |
1 |
|
47. |
单口面板 |
含RJ45插座模块 |
|
2 |
|
48. |
双口面板 |
含RJ45插座模块 |
|
1 |
|
49. |
四口面板 |
含RJ45插座模块 |
|
1 |
|
50. |
网络测试仪 |
|
个 |
1 |
|
51. |
万用表 |
数字式 |
台 |
1 |
|
52. |
剥线钳 |
|
把 |
2 |
|
53. |
尖嘴钳 |
|
把 |
2 |
|
54. |
十字螺丝刀 |
|
把 |
2 |
|
55. |
一字螺丝刀 |
|
把 |
2 |
|
56. |
斜口钳 |
|
把 |
2 |
|
57. |
电工刀 |
|
把 |
2 |
|
58. |
钢锯 |
|
把 |
2 |
|
59. |
锯片 |
|
把 |
10 |
|
60. |
电烙铁 |
60W |
把 |
1 |
|
61. |
卷尺 |
3M |
把 |
1 |
|
62. |
人字梯 |
1.5米 |
个 |
1 |
