[产品型号]：SB6 [产品名称]：15/3吨桥式起重机电路、电器故障实验台 [价格]：元 [在线客服]：

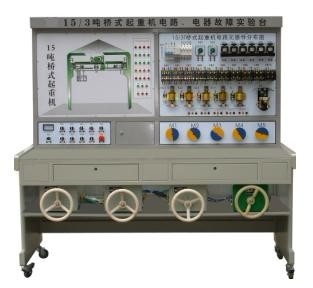

SB6-15/3吨桥式起重机电路、电器故障实验台

15/3吨桥式起重机电路、电器故障实验台，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想教学设备，教学效果显著。

一、实验装置的基本配置

1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）

2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。

3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。

4、电磁调速异步电动机：实验台装有5台电磁调速异步电动机

5、故障开关箱：设有23.个故障开关。

6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容：

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除，完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-100-+400C。

4、整机功耗：＜2KW

5、规格：长×宽×高，1200×500×1800mm

四、实验台电器配置清单：

序号	代号	元件名称	数量
1	M3、M4	大车电动机	2
2	M2	小车电动机	1
3	YB5、YB6	主钩制动电磁铁	2
4	YB1	副钩制动电磁铁	1
5	YB3、YB4	大车制动电磁铁	2
6	YB2	中车制动电磁铁	1
7	SA	主钩主令控制器	1
8	QM1	副钩凸轮控制器	1
9	QM3	大车凸轮控制器	1
10	QM2	小车凸轮控制器	1
11	QS1	闸刀开关	1
12	SB1	起动按钮	1
13	KM1	接触器	1
14	KL	总过电流继电器	1
15	KL1-KL3	过电流继电器	3
16	KL4	过电流继电器	1
17	FU1	熔断器	2
18	QS2	三相闸刀开关	1
19	QS3	单相闸刀开关	1
20	KM2-KM3	正、反主接触器	2
21	KM9-KM10	预备级接触器	2
22	KM5-KM8	加速级接触器	4
23	KM4	制动接触器	1
24	KL5	过电流继电器	1
25	KA	欠电压继电器	1
26	FU2	熔断器	2
27	SA2	紧急开关	1
28	SQ9	主钩限位开关	1
29	QS4	副钩限位开关	1
30	SQ7-SQ8	大车限位开关	2
31	SQ5-SQ6	小车限位开关	2
32	SQ1	舱口安全琪	1
33	SQ2-SQ3	栋梁栏杆安全开关小车导轨	2

主要技术参数：

1、输入电源：AC380V±%（三相四线）50HZ

2、故障考核23项

3、工作环境：温度-10⁰C±4

4、功率：1.5kw

故障实验

本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有23项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。

本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。　

故障分析：

1、故障点G1　此开关设置为控制两条火线W1、V1，故障点为红色和黑色。关掉G1所有控制部分电源失电，控制失灵，电机不转。在实际应用中可判断为停电或总开关QF损坏。检测故障时，用万用表电压档（500V）检测红、黑故障点。此时若有电压，电压为380V，说明无故障。若无电压说明有故障（在此设置了故障）。
