四合一透明液压传动演示系统,四合一液压实验台

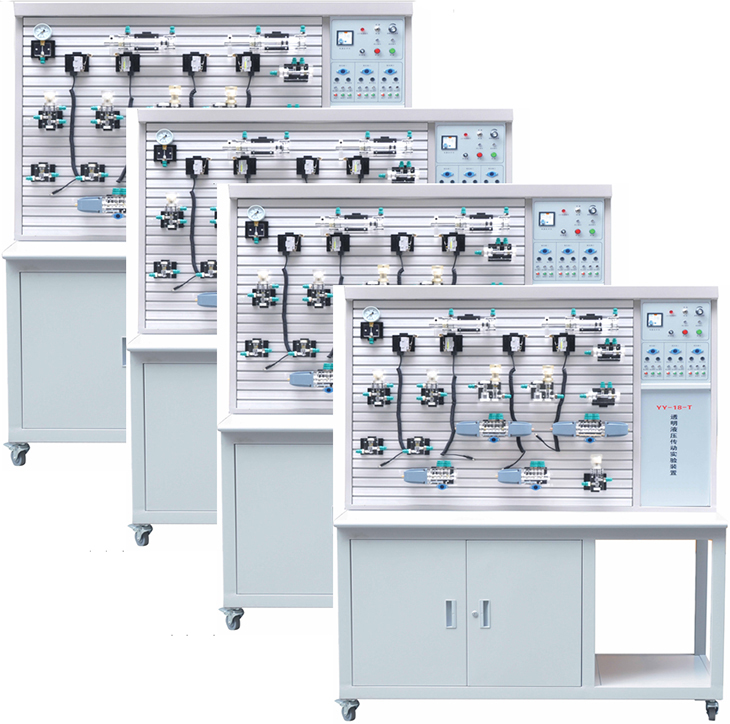

YY-18F型“四合一”透明液压传动演示系统


透明液压实验台为实现液压传动课程现代化教学而进行研究的最新科技成果,它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳、噪音小,元器件已实现系列化、标准化,通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。为了适应在短暂课堂时间内,完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且,使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。同时,YY-18 型透明液压演示系统对实验回路之一进行组合实验时,使80% 的透明液压元件闲置,YY-18F型“四合一”透明液压传动演示系统,在增加与保证实验项目及功能的前提下,根据在同一课时做不同演示实验的原则,有效利用透明液压元件进行优化组合,使产品的性能价格下降40% 。同时增加了新的液压元件:双作用式叶片泵,摆线式转子泵,先导式溢流阀,Y型三位四通电磁换向阀,实心双出杆油缸,空心双出杆油缸,油盘....
超级精品,新增液压元件:叶片泵,摆线泵,先导式溢流阀,空心(实心)双出杆油缸………



二、特点

1、可通过多台不同的实验回路进行对比,加深对液压回路原理的理解。

2、多台可同时操作运行,运行不同回路。

3、每台各配有独立液压泵站。

4、可只需要一套液压元件,便可同时组成不同回路,节省元件资源。

5、备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带"T"沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

6、电气控制简单,方便易行。采用独立的继电器控制单元进行电气控制。

7、实验桌、实验台为铁质双层亚光密纹喷塑结构,实验桌柜内存放液压元件等。

三、技术参数

1、电源:AC220V允差±l0%50Hz

2、直流电源输入AC220V  输出DC24V/3A

3、装置容量:≤1kVA

4、工作环境温度:-5℃40℃

5、工作湿度:≤90%(40℃)

6、电源部分:带有漏电保护功能,当由于连接错误而导致线路发生短路时,会自动断开电源,起到保护设备的功能。

7、电气控制面板:它具有三组功能电路。控制组一按钮控制换向阀

1.控制组二按钮

控制换向阀

2.控制组三按钮控制换向阀

3.输入控制电路的常闭按钮均串联常闭停止输入插孔,其他控制电路均并联常开输入插孔,利于外接控制,每组电路的换向

1.换向

2.与换向

3.都具有互锁输出功能。

8、实验专用泵站:需采用永磁直流调速电机,额定电流:1.8A,额定电压:DC220V

功率不小于400W,调速范围:0-1200rm。油箱:公称容积不小于30L;附有液位计,吸油、回油滤油器,安全阀等。直流电机调速器:输入电压:AC220V,输出电压:DC 0-220V

9、电磁换向阀:AC24V  吸力30N

10、尺寸大小:1300mm×650mm×1750mm(单台)

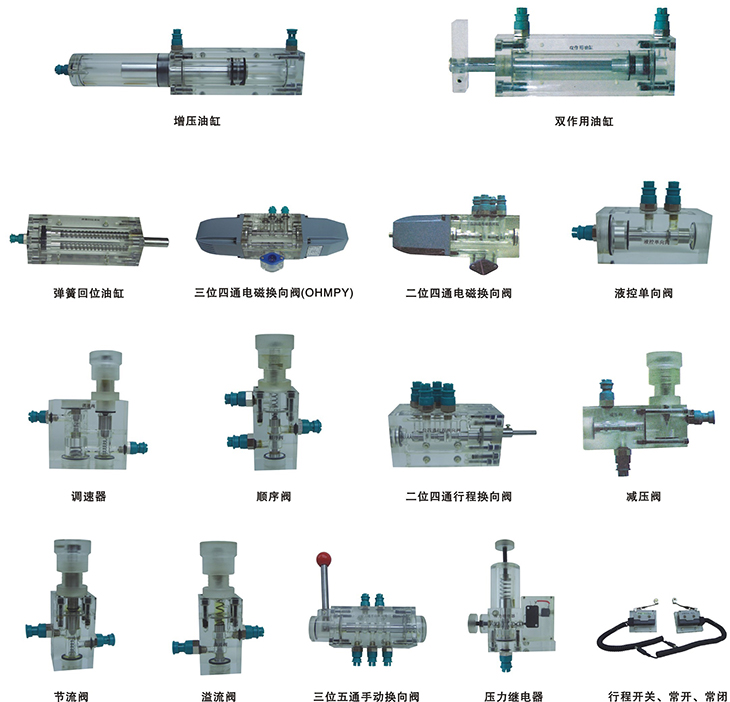

四、液压元件

压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,"O"型三位四通电磁换向阀,"H"型三位四通电磁换向阀,"M"型三位四通电磁换向阀,"Y"型三位四通电磁换向阀,"P"型三位四通电磁换向阀,压力继电器,行程开关等。

五、基本实验项目

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

YY-18F型透明液压传动系统配置一览表

序 号









01

YY-18F型液压实验演示台

4



02

YY-18F型电气线路面板

4

安装演示台上

03

拖动电机及调速电路

4

安装液压站上

04

齿轮油泵

2

安装液压站上

05

叶片泵

1

安装液压站上

06

摆线转子泵

1

安装液压站上

07

液压泵站

4



08

辅助油箱

1

组合透明元件

09

油缸(带行程撞块)

8

组合透明元件

10

弹簧回位油缸

1

组合透明元件

11

增压油缸

1

组合透明元件

12

实心双出杆油缸

1

新增透明元件

13

空心双出杆油缸

1

新增透明元件

14

单向阀

3

组合透明元件

15

液控单向阀

2

组合透明元件

16

溢流阀

5

组合透明元件

17

先导式溢流阀

1

新增透明元件

18

节流阀

1

组合透明元件

19

调速阀

5

组合透明元件

20

顺序阀

2

组合透明元件

21

减压阀

1

组合透明元件

22

二位二通电磁换向阀

2

组合透明元件

23

二位四通电磁换向阀

8

组合透明元件

24

O”型三位四通电磁换向阀

1

组合透明元件

25

H”型三位四通电磁换向阀

1

组合透明元件

26

P”型三位四通电磁换向阀

1

组合透明元件

27

M”型三位四通电磁换向阀

1

组合透明元件

28

Y”型三位四通电磁换向阀

1

新增透明元件

29

二位四通行程换向阀

1

组合透明元件

30

三位五通手动换向阀

1

组合透明元件

31

压力继电器

1

组合透明元件

32

行程开关(常开、常闭)

2

组合透明元件

33

压力表

7

组合透明元件

34

三通

24

组合透明元件

35

四通

8

组合透明元件

36

220V电源插头线

4

电器配件

37

电磁阀通用连结线

12

电器配件

38

压力继电器插头线

1

电器配件

39

活扳手 150mm  2

内六角扳手 M6 2

内六角扳手 M5  1

尖嘴钳 6#  1

孔用挡钳   6#  1

轴用挡钳   6#  1

十字螺丝刀 6#  1

十字螺丝   4#  1

一字螺丝刀 6# 1

一字螺丝刀 4# 1

 剪刀 5# 1

1

实验检修工具盒

40

保险管4A 5

油管接头(通用) 5

油塞  若干

各种O型圈  若干

各种油封   若干

各种内六角 若干

1

检修备用配件盒

41

毛巾

8



42

透明液压皮管

100



43

专用液压油

4



44

油盘

1



45

透明液压演示系统使用手册

4



46

透明液压演示系统装箱清单

1
