钳工工艺学教学模型
(根据劳动保障通用教材《钳工工艺与技能训练》一书制作）
机械制图教学模型是大中专院校、职技校教学示教、测绘、实习用，以教材中原件实物图表做成模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。
货号 | 图号 | 产 品 名 称 | 单位 |
备注 |

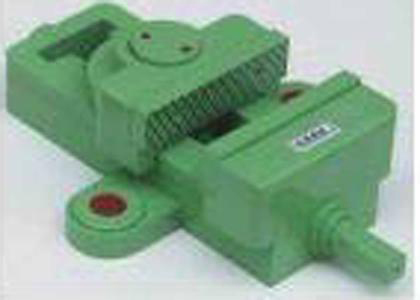

AC01 | 1-2 | 台虎钳 | 台 |
立模 |
AC02 | 1-7 | 三用游标止卡尺 | 台 |
有机制作 |
AC03 | 1-20 | 车刀刀头的组成 | 台 |
立模 |
AC04 | 1-21 | 三个辅助平面 | 台 | |
AC05 | 1-22 | 车刀角度及标注 (2 件 ) | 台 | |
AC06 | 1-23 | 切削的类型 | 件 |
二号示教板 |
AC07 | 1-24 | 切削力的分力 | 台 |
立 模 |
AC08 | 2-1 | 划针 | 把 | |
AC09 | 2-2 | 划规 | 3 件 | |
AC10 | 2-2 | 长划规 | 把 | |
AC11 | 2-3 | 划线盘 | 台 | |
AC12 | 2-4 | 游标高度尺 | 台 | |
AC13 | 2-8 | V 型架 | 台 | |
AC14 | 2-10 | 方箱 | 台 | |
AC15 | 2-11 | 千斤顶 | 台 | |
AC16 | 2-14 | 分度头 | 台 | |
AC17 | 2-22 | 錾子的种类 | 3 件 | |
AC18 | 2-23 | 錾子的几何角度 | 台 | |
AC19 | 2-67 | 研棒 | 件 |
二号示教板 |
AC20 | 2-70 | 研磨平板 | 2 件 |
立模 |
AC21 | 2-76 | 麻花钻 | 把 | |
AC22 | 2-77 | 麻花钻的几何形状 | 件 |
二号示教板 |
AC23 | 2-79 | 群钻 | 件 |
二号示教板 |
AC24 | 2-80 | 扩孔钻 | 把 |
立模 |
AC25 | 2-81 | 锪钻的应用 | 件 |
二号示教板 |
AC26 | 2-82 | 铰刀 | 把 |
立模 |
AC27 | 2-93 | 丝锥 | 把 |
|
AC28 | 2-94 | 普通铰杠 | 3 把 |
|
AC29 | 2-96 | 拔牙 | 个 |
|
AC30 | 2-97 | 拔牙架 | 个 |
|
AC31 | 2-120 | 内卡钳 | 个 |
有机制作 |
AC32 | 2-122 | 外卡钳 | 个 |
|
AC33 | 3-2 | Z525 型立式钻床的传动系统 | 件 |
一号示教板 |
AC34 | 3-24 | 螺旋压板夹紧 | 台 |
立模 |
AC35 | 3-25 | 结构完善的螺旋压板 | 台 |
|
AC36 | 3-29 | 偏心夹紧装置 | 台 |
|
AC37 | 3-42 | 钻孔用组合夹具 | 台 |
|
AC38 | 4-1 | 方框式水平仪 | 台 |
|
AC39 | 4-13 | 正弦规的使用方法 | 件 |
二号示教板 |
AC40 | 5-23 | 花键连接 | 台 |
立模 |
AC41 | 5-24 | 销连接 | 件 |
二号示教板 |
AC42 | 5-28 | 链传动 | 台 |
立模 |
AC43 | 5-29 | 齿形链 (3 件 ) | 套 |
|
AC44 | 5-31 | 套筒滚子链 (3 件 ) | 套 |
|
AC45 | 5-40 | 蜗杆蜗轮传动机构 | 台 |
|
AC46 | 5-44 | 整体式滑动轴承 | 台 |
|
AC47 | 5-45 | 剖分式滑动轴承 | 台 |
|
AC48 | 5-62 | C630 型车床主轴部件 | 件 |
一号示教板 |
AC49 | 5-68 | 圆锥齿轮轴组件 | 件 |
二号示教板 |
AC50 | 5-72 | 圆锥齿轮副装配 | 件 |
|
AC51 | 5-74 | 溜板箱展开图 | 件 |
一号示教板 |
AC52 | 5-76 | 开合螺母机构 | 台 |
立模 |
AC53 | 5-77 | 互锁机构工作原理 | 件 |
二号示教板 |
AC54 | 5-78 | 超越离合器工作原理 | 件 |
|
AC55 | 5-84 | Cb 型齿轮泵 | 台 |
立模 |
AC56 | 6-11 | 配气机构 | 件 |
二号示教板 |
AC57 | 6-15 | 柴油机燃油供给系统 | 件 |
|
AC58 | 6-17 | 喷油器 | 件 |
|
AC59 | 6-20 | 汽油机供给系统 | 件 |
一号示教板 |
AC60 | 6-25 | 齿轮式机油泵 | 件 |
|
AC61 | 6-31 | 离心式冷却水泵 | 件 |
二号示教板 |
AC62 | 6-36 | 四冲程柴油机工作示意图 | 件 |
|
AC63 | 6-38 | 四冲程汽油机工作示意图 | 件 |
|
AC64 | 7-39 | 垫铁的种类 (6 件 ) | 件 |
立模 |
AC65 | 7-80 | 进给箱展开图 | 件 |
一号示教板 |
