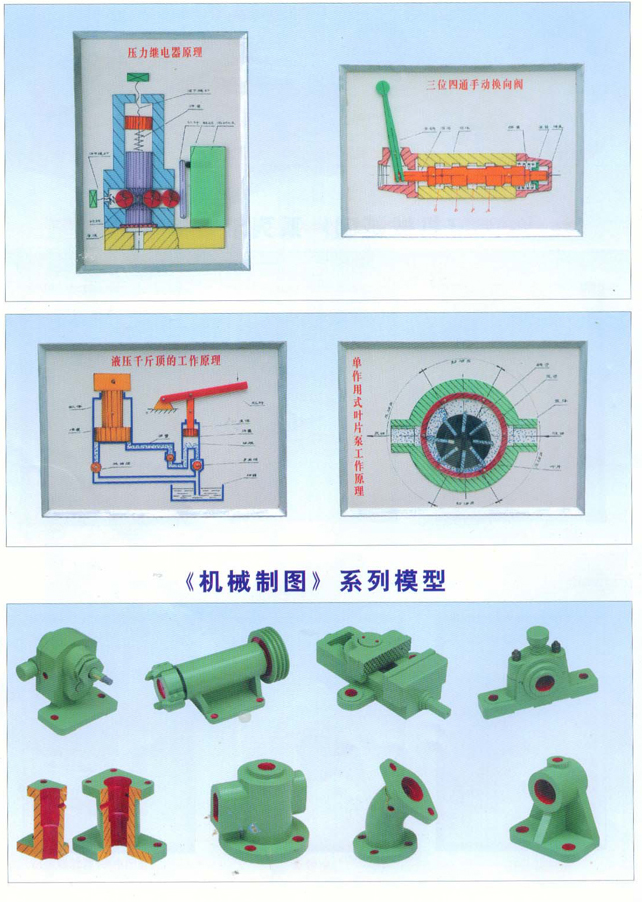

机械制图教学模型(根据金大鹰主编的《机械制图》第六版一书制作 )

机械制图教学模型是各大专院校，职业技校各机械专业教学示教、测绘、实习用，以教材中原件实物图表做成模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。

货号	图号	产品名称	单位	备注
AF01	2-1	中心投影法	只	20cm × 20cm 透明有机玻璃投影箱
AF02	2-2	平行投影法 (b)	只
AF03	2-3	正投影的特性 (3 件 )	套
AF04	2-6	三视图的形成	只
AF05	2-11	点的三面投影	只
AF06	2-15	利用两点不重影的坐标大小判别重影点	只
AF07	2-20	直线的三面投影	只
AF08	2-22	属于直线的点的投影	只
AF09	表 2-1	投影面平行线的投影特性 (3 件 )	套
AF10	表 2-2	投影面垂直线的投影特性 (3 件 )	套
AF11	2-24	平行两直线的投影	只
AF12	2-25	相交两直线的投影	只
AF13	2-28	平面图形的投影	只
AF14	表 2-3	投影面平行面的投影特性 (3 件 )	套
AF15	表 2-4	投影面垂直面的投影特性 (3 件 )	套
AF16	2-37	正三棱锥的投影及属于表面的点的求法	只	20cm × 20cm 透明有机玻璃投影箱
AF17	2-38	圆柱的形成、视图及分析	只
AF18	2-42	圆球的形成、视图及属于表面上点的求法	只
AF19	2-45	线框的含义	只	塑料立模
AF20	2-48	圆柱切口槽	只
AF21	2-50	半球开槽	只
AF22	3-1	截交线的实例 (2 件 )	套
AF23	3-2	相贯线的实例 (2 件 )	套
AF24	表 3-1	截平面和圆柱轴线的相对位置 (3 件 )	套
AF25	表 3-2	圆锥体的截交线 (5 件 )	套
AF26	3-9	相贯线的画法	只
AF27	3-13	相贯线为平面曲线或直线示例 (4 件 )	套
AF28	4-1	轴承座的形体分析 ( 可拆 )	只
AF29	4-2	叠加画法 ( 一 )	只
AF30	4-3	叠加画法 ( 二 )	只
AF31	4-8	轴承座	只
AF32	4-16	支架	只
AF33	4-22	三个组合体的比较 (3 件 )	套
AF 34	4-28	轴承座的看图方法 ( 可拆 )	只
AF35	4-33	压块的轴测图	只
AF36	5-8	斜视图的形成	只
AF37	5-12	视图与剖视图的比较	只
AF38	5-13	俯视图不可只画一半	只
AF39	5-16	剖视图中虚线的取舍	只
AF40	5-18	半剖视图的形成	只
AF41	5-23	局部剖视	只
AF42	5-29	单一斜剖切平面的示例 ( 一 )	只
AF43	5-31	画剖视图防止出现错误	只
AF44	5-32	具有公共对称线的剖视图	只
AF45	5-37	剖切平面后的结构仍按原来位置投射	只
AF46	5-40	断面图的形成及其与视图	只
AF47	5-43	移出断面图配置	只
AF48	5-57	回转体机件上均布结构 (2 件 )	套
AF49	5-72	根据机件选择表达方案	只
AF50	5-73	根据视图想象机件形状	只
AF51	6-3	常用标准螺纹的牙型 (4 件 )	套
AF52	6-5	螺纹的旋向 ( 右旋、左旋 )2 件	套
AF53	6-17	螺栓连接	只
AF54	6-25	圆柱齿轮传动	台
AF55	6-25	圆锥齿轮传动	台
AF56	6-25	蜗杆与蜗轮传动	台
AF57	6-25c	滑动轴承	只
AF58	7-55	肋板与圆柱组合时过渡线 (4 件 )	套
AF59	7-63	铣刀头	台	塑料立模
AF60	7-67	杠杆零件图	只
AF61	7-71	一级齿轮减速器	台
AF62	8-8	齿轮油泵	台
