[产品型号]:SB-CAA150 [产品名称]:燃料电池系统结构认知及性能测试实验台 [价     格]: [在线客服]:

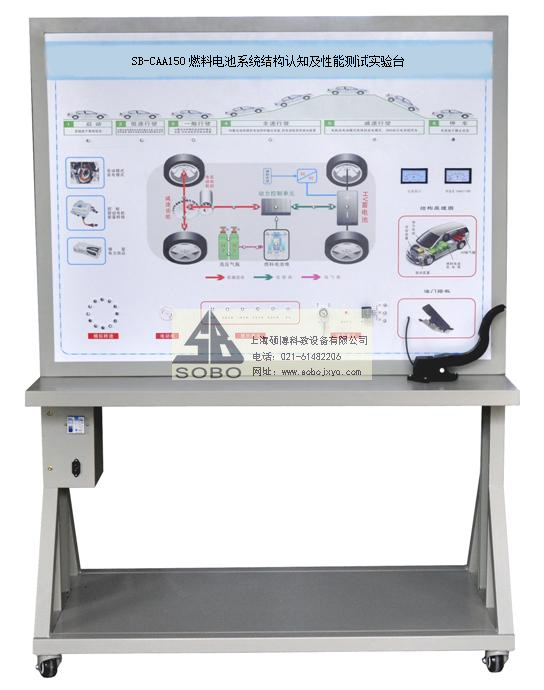

SB-CAA150燃料电池系统结构认知及性能测试实验台




一、功能特点

1、该设备完整展示了汽车燃料电池动力系统,可以动态模拟燃料电池系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。

2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照汽车燃料电池系统结构原理图和实物,认识和分析汽车燃料电池系统的工作原理。

3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有一台模拟电机用来演示电动机的工作状态。

4、示教板整体采用1.5mm厚冷轧板,严格按钣金加工工艺操作,经酸洗、喷塑,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。

5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

二、结构组成

该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。

三、技术规格

1、外接电源:交流220V±10% 50Hz

2、工作电压:直流12V

3、工作温度:-40℃~+50

4、外形尺寸:1240*600*1700mm(长×宽×高)

四、实训项目

1.可模拟运行汽车燃料电池(氢气)系统,展示汽车燃料电池(氢气)系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。

2.操纵点火开关与调节开关,可模拟演示汽车燃料电池(氢气)系统的各工况工作过程。

3. 模拟燃料电池(氢气)系统启动工作过程

4. 模拟燃料电池(氢气)系统低速行驶工作过程

5. 模拟燃料电池(氢气)系统一般行驶工作过程

6. 模拟燃料电池(氢气)系统全速行驶工作过程

7. 模拟燃料电池(氢气)系统减速行驶工作过程

8. 模拟燃料电池(氢气)系统停车行驶工作过程

9. 模拟燃料电池(氢气)系统制动回收工作过程

五、基本配置(每台)

序号



规格型号

单位

数量

1

原理面板

彩色原理图/4mm铝塑板UV平板喷绘

1

2

启动开关

配套

1

3

油门踏板

配套

1

4

档位开关

配套

1

5

制动开关

配套

1

6

数字转速表

配套

1

7

电流指示表

配套

1

8

发光二极管闪光灯灯条

配套

1

9

电子油门踏板

配套

1

10

模拟电机

配套

1

11

12V开关电源

配套

1

12

继电器

配套

1

13

保险丝盒

配套

1

14

故障设置和考核系统

配套

1

15

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

16

教师手册

配套

1

17

合格证与保修卡

配套

1

18

燃料电池组件

7.5V/配套

1
