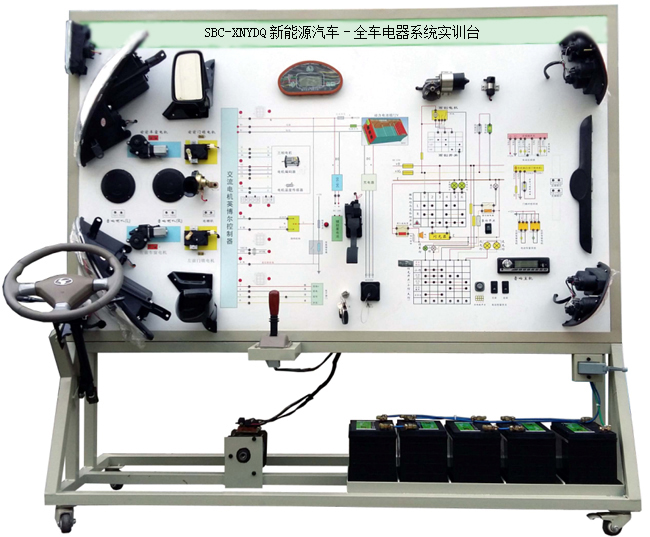

SBC-XNYDQ新能源汽车-全车电器系统实训台

一、产品简介

该设备采用全新时风纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。

适用于各类院校对纯电动汽车车身电器理论和维修实训的教学需要。

二、功能特点

1.真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的组成结构。

2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。

3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析纯电动车身电器各系统的工作原理。

3.面板上安装有检测端子，可直接在面板上检测纯电动车身电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

▲为更好地开展电控系统实训教学，要求配套信号仿真系统（要求一体式）:

仿真系统采用7寸触摸屏采用电阻触摸，具有使用寿命长、触摸精度高特点，它与单片机之间采用SPI通信，触摸灵敏度高。FPGA与单片机直接用RS232通信，接收单片机传送的设置参数，控制波形的频率、占空比和模拟电压输出幅度。设有18路信号同轴传送电缆线端口同时输出、可触摸设置任意波形输出，能产生国产基本车型发动机与底盘传感器系统等18路信号（包含霍尔、磁电、光电等信号）输出。
▲其他要求：
1.投标现场提供汽车信号仿真系统样品演示。
2.投标现场提供汽车信号仿真系统设计方案与源程序验证。

序号	名称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	原车	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	DC电源转换系	原车	套	1
12	灯光开关	原车	套	1
13	刹车灯开关	原车	套	1
14	倒车灯开关	原车	套	1
15	危险灯开关	原车	套	1
16	线束	配套	套	1
17	雨刮总成	原车	套	1
18	雨刮控制器	原车	个	1
19	喷水电机	原车	套	1
20	喷水壶	原车	套	1
21	喇叭	原车	个	2
22	喇叭继电器	原车	个	1
23	各类继电器	原车	套	1
24	雾灯	原车	个	1
25	电动车窗与中控开关	原车	套	1
26	电动后视镜与开关	原车	套	1
27	中控锁电脑	原车	个	1
28	门锁电机	原车	套	1
29	电动窗电机	原车	套	1
30	音响总成	原车	套	1
31	扬声器	6"，200W	对	1
32	辅助蓄电池	12V 45Ah	台	1
33	保险丝盒	配套	个	2
34	电源总开关	50A	个	1
35	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
36	故障模拟与排除装置	配套	套	1
37	教师手册	配套	套	1
38	合格证与保修卡	配套	套	1
