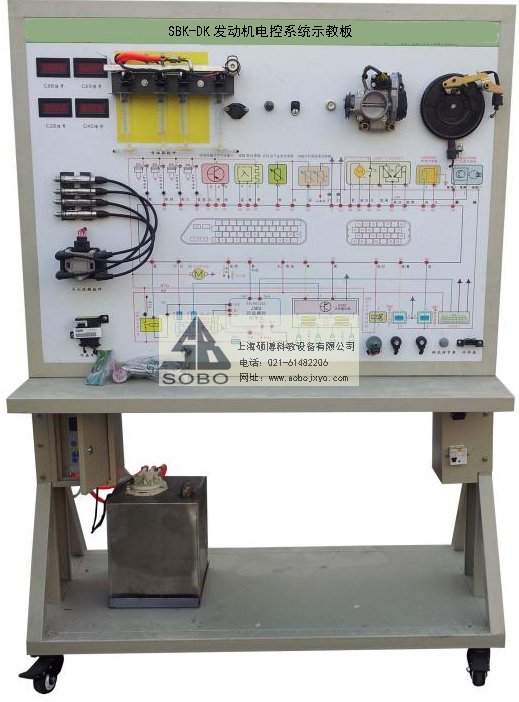

SBK-DK发动机电控系统示教板
一、产品简介
该设备采用全新时超发动机电控系统的真实部件，充分展示发动机电控系统的组成结构和工作过程。
适用于学校对发动机电控系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作，充分展示发动机电控系统的组成结构和工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实 物，认识和分析发动机电控系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测发动机电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
燃油压力表：0～10kg/psi
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图和工作原理示意图 （面板：1200*900*4mm) |
套 |
1 |
|
2 |
组合仪表 |
套 |
1 | |
|
3 |
诊断座 |
个 |
1 | |
|
4 |
点火开关 |
全新 |
个 |
1 |
|
5 |
无分电器点火系统 |
含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 |
套 |
1 |
|
6 |
燃油箱 |
10L |
个 |
1 |
|
7 |
汽油泵(含汽油泵插头) |
全新 |
套 |
1 |
|
8 |
油泵继电器 |
个 |
1 | |
|
9 |
喷油器 |
带4个120ml玻璃量杯 |
套 |
1 |
|
10 |
喷油嘴 |
全新 |
个 |
4 |
|
11 |
燃油压力表 |
0～10kg/psi |
个 |
1 |
|
12 |
曲轴位置传感器及信号轮 |
套 |
1 | |
|
13 |
节气门体总成 |
套 |
1 | |
|
14 |
发动机传感器与执行器（全套） |
套 |
1 | |
|
15 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
|
16 |
故障模拟与排除装置 |
套 |
1 |
