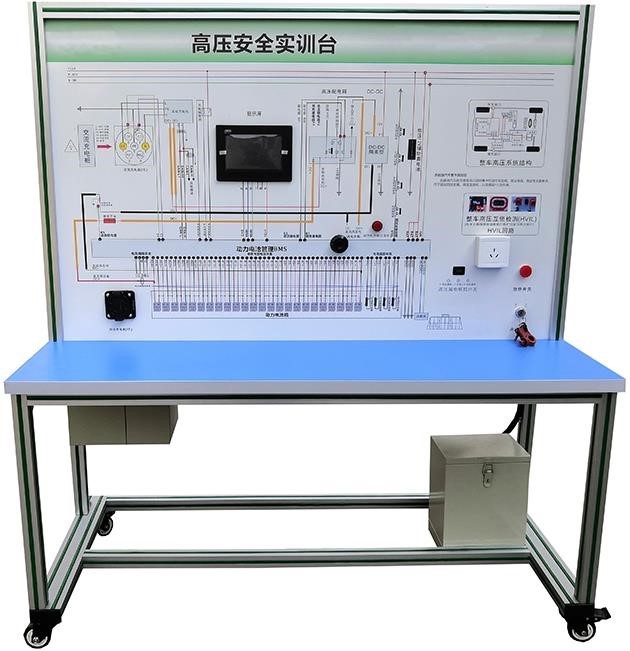

SBC-XNYGY高压安全实训台
一、功能特点
1. 新能源汽车高压安全实训设备完整展示电动汽车高压安全防护系统实物元件为基础组件，能体现高压系统电气原理及上下电逻辑；高压系统的安全防护措施及安全检测,配电系统：安装总正继电器、总负继电器、预充继电器与预充电阻，可以动态模拟整车高压安全系统的运行状态与工作过程。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；
学员可直观对照电动汽车整车高压安全系统结构原理图和实物，认识和分析电动汽车整车高压安全系统的工作原理。
3.面板上安装有点火开关、电动汽车真实锂电池组，电动汽车安全维修塞插头模块，高压电路仿真系统，安全继电器组件，漏电保护模块与模拟操纵开关。
4.底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.工作采用电动车电池组电源，其他系统的12V直流电源由DC/DC模块提供，安装电动车国标充电口与充电枪，真实实现电动车的充电操作。
6.真实的电动汽车高压安全防护系统器件，安全继电器（包括总正继电器、总负继电器、预充继电器）通过电动车的高压安全系统控制单元能正常控制与工作；
高压安全系统控制单元采用CAN-BUS通信控制；
7.真实的电动汽车霍尔式电流传感器，系统真实检测的电流数据流且通过BMS控制单元CAN总线传送7寸彩屏显示器真实显示。
8.BMS控制单元7寸彩屏显示器采用CAN-BUS通信控制唤醒等信号。
9.BMS控制单元7寸彩屏显示器采用CAN-BUS通信显示各单体磷酸铁锂电池电压、电流、温度等状态真实信号。
10.高压安全系统控制单元采用CAN-BUS通信显示安全报警、"READY"等信号信息。
11.高压安全系统报警后，通过CAN-BUS通信控制安全继电器工作，且高压无输出。
12.真实电动车的高压安全系统，国标充电枪插入设备充电口后；高压安全系统通过CAN-BUS通信控制安全继电器工作，且通过CAN-BUS通信的7寸彩屏显示器同步显示充电工况。
13.真实的电动汽车高压安全预充电器件，预充继电器通过电动车的高压安全系统控制单元能正常控制与工作，高压安全系统控制单元采用CAN-BUS通信控制。
14.通过CAN-BUS通信控制与检测放电器件电流、电压等工况且通过BMS控制单元CAN总线传送7寸彩屏显示器真实同步显示。
15.实现高压电安全互锁、自锁、漏电保护、高压系统中止等实训。
二、技术规格
1.外接电源：交流220V±10% 50Hz
2.工作电压：直流12V等
模拟高压源：48V
锂电池组：48V
3.工作温度：-40℃～+50℃
4.外形尺寸：1500×700×1700mm(长×宽×高)
产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。
三、实验项目
1.电动车高压保护原理实验
2.高压电路漏电保护仿真原理
3.高压蓄电池拆装维修实验
4.高压电路维修操作仿真实验等
5.新能源汽车高压安全系统认知；
6.新能源汽车高压安全系统基本控制原理与工作过程实训；
7.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训；
8.新能源汽车整车高压区认知实训。
9.新能源汽车高压系统中止与检验实训。
四、配置清单（每台）
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
控制面板与检测台 |
1.装有各种检测端子以及彩色原理图 2.带4只可移动脚轮: |
套 |
1 |
|
2 |
电动汽车磷酸铁锂电池 |
磷酸铁锂电池，带铁外壳总成与接线； 带CAN-BUS通讯与电池管理器； 带维修塞模块/绝缘检测模块； |
套 |
1 |
|
3 |
BMS-7寸彩屏显示器 |
带CAN-BUS通讯 |
套 |
1 |
|
4 |
放电指示灯 |
配套 |
只 |
1 |
|
5 |
点火开关 |
配套 |
只 |
1 |
|
6 |
车载充电器 |
配套 |
台 |
1 |
|
7 |
DC-DC转换器 |
（48/12V） |
套 |
1 |
|
8 |
电动汽车充电枪与插座 |
国标,CEBEA 带CC，CP信号 |
套 |
1 |
|
9 |
电池高压安全管理系统 |
带CAN-BUS通讯； 带CC，CP信号; |
套 |
1 |
|
10 |
电动汽车高压安全系统 |
高压控制回路系统(大电流总正继电器/总负继电器/预电继电器等）； 高压检测回路系统（绝缘/电流检测传感器）； 电动汽车高压安全控制ECU（带CAN-BUS通讯）； 带CC，CP信号; |
套 |
1 |
|
11 |
霍尔式电流传感器 |
国标产品 |
套 |
1 |
|
12 |
高压配电箱 |
带继电器与保险丝模块； |
套 |
1 |
|
13 |
12V辅助蓄电池 |
|
只 |
1 |
|
14 |
故障模拟与排除装置 |
配套 |
套 |
1 |
|
15 |
设备教师手册 |
配套 |
套 |
1 |
|
16 |
设备合格证、保修卡 |
配套 |
套 |
1 |
五.安全保护性能
1.实训台配备12V电源接地机械开关，可随时断开12V 接地，切断整个系统电源。
2.设备配有急停按钮，紧急情况按下急停按钮可立即断开主电源回路，实现多重安全保护。
六.教学辅件
1.在设备上喷印 新能源汽车高压安全防护系统 教学辅件资源的二微码，扫描二微码，即可进入新能源汽车高压安全防护系统的教学微课等资源学习，提供相关佐证材料。
2.新能源汽车高压安全防护系统交互式课程软件（选配）。
