SB-DQA网络型综合控制实训平台

一、概述

网络型综合控制实训平台,网络型PLC控制实训装置,网络型综合控制实训装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

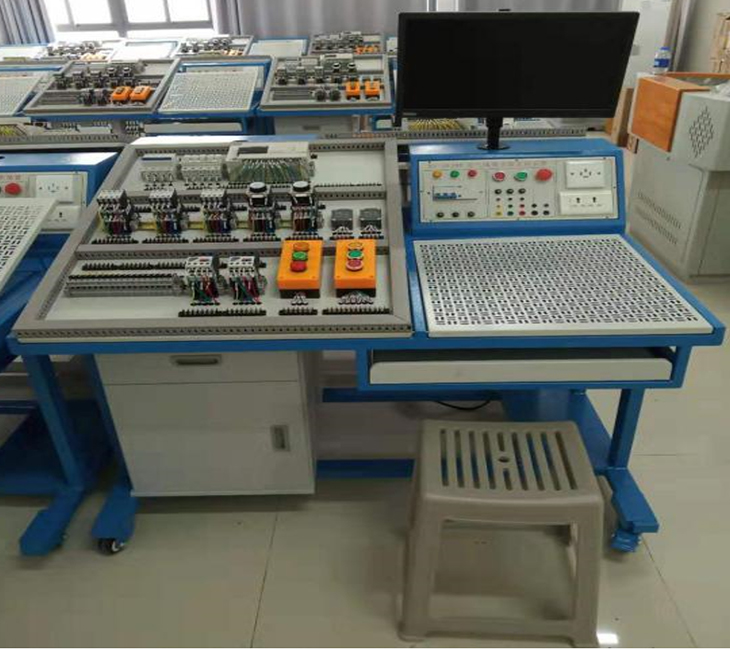

参考图（以实物图为准）

二、网络型综合控制实训装置特点

1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子S71200系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．采用三菱FR-E740变频器，功能广泛，动态响应高，驱动性能高。

三、网络型综合控制实训平台技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜80Kg

5、外形尺寸：1200mm×800mm×800mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

7、主机实训组件

配置西门子S7-1200（CPU 1214C）系列 PLC主机，集成数字量I/O（14DI/10DO），配套通信编程缆（也可选用其他品牌主机，价格另仪）。

模块	零部件	状态要求		单位	数量
供电	三相空气开关	施耐德3P		件	1
供电	漏电保护开关	施耐德3P		件	1
PLC	电源模块	西门子		台	1
	CPU	S7-1200系列CPU(1214C)		台	1
	数字量模块	SM1223 16点（8I/8O）		台	1
	模拟量模块	SM1234 16点（8I/8O）		台	1
	触摸屏	昆仑通泰 TPC7062TI屏幕大小7寸		台	1
附属装置	接线端子	国产优质		个	20
附属装置	快插电缆线	国产优质		条	20
模块	零部件	推荐品牌	性能指标	单位	数量
气动	气源处理	亚德客	过滤、调压、润滑三联件带手动残压释放阀门	套	1
	电磁阀		两位三通	件	1
	电磁阀		三位五通	件	1
	节流阀		进气、排气节流阀	件	4
	气缸		CDJP2B6-15D小型气缸、双作用	件	2
	附属零件		消音器	件	4
			快速接头	件	4
			透明气管	米	20
		国产优质	接线端子	个	20
		国产优质	快插电缆线	条	20
电动	微型继电器及底座	施耐德	常开	个	8
	接触器	施耐德	常开	个	3
	伺服电机	台达	ECMA-C10401GS	台	1
	伺服控制器	伺服电机配套	ASD-A2-0321-L	台	1
	变频器	三菱	FR-E740-0.4-CHT	台	1
	三相异步电机	国产优质	功率180W	台	1
	附属装置	国产优质	电机旋转指示装置器	台	1
		国产优质	标准导轨	条	3
		国产优质	接线端子	个	20
