SB-RFS2工业制冷系统实训考核装置
1、产品概述

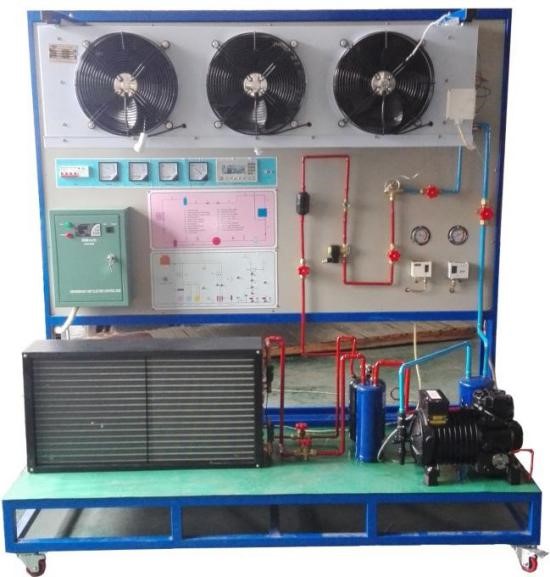

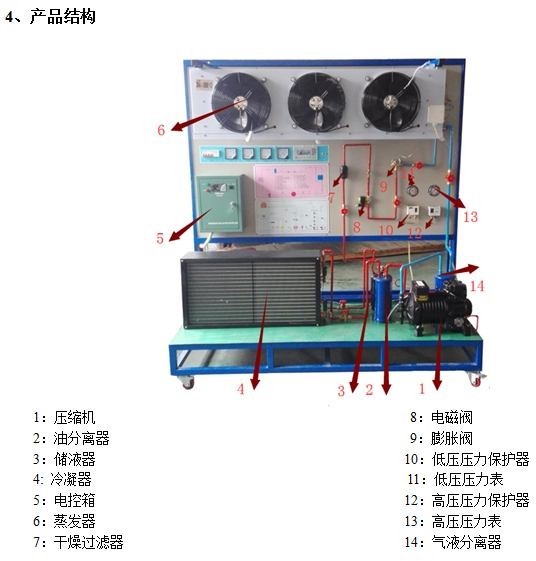

工业制冷系统实训考核装置主要由半封闭式制冷压缩机、冷凝器、蒸发器、膨胀阀和故障设置开关、测试仪表等组成。实训台通过手阀开关和钮子开关分别来设置管路系统和电控系统的 20 多种故障。设备采用先进的电控系统并具有具有开相，缺相， 过流等保护功能。蒸发器风扇采用变频器控制速度。配备 8 路温度计，电压表，电流表，功率表，功率因数表和压力表，能实时观察运行参数
实验台装有压力保护器，防止压力过高或过低对设备造成损坏。制冷系统的高、低压管路，分别涂成红色和蓝色，易于教学而且美观。产品底脚配置 4 个万向轮，可自由移动。
2、技术参数
1）电源：三相，AC380V/50HZ，带漏电、过流、断相、相序保护
2）尺寸：1980*800*1980mm
3）制冷剂：R22
4）环境温度：-5~+40℃
3.实验目的
了解实训台制冷系统工作原理；
了解实训台电气控制系统工作原理；
了解实训台各故障点现象；
掌握实训台的工况分析和实验数据计算。
5、故障点说明
1）电控系统
① 断相或缺相故障设置
②电磁阀不工作故障设置
③化霜加热管 1 不工作故障设置
④ 化霜加热管 3 不工作故障设置
⑤ BT 不显示故障设置
⑥系统制冷时 SA 断路故障设置
⑦FR 开路故障设置
⑧BP 开路故障设置
⑨CP 开关开路故障设置
⑩ KM1 线圈开路故障设置
系统化霜时 SA 断路故障设置
KM2 线圈开路故障设置
2）制冷系统
① 压缩机排气阀故障设置
② 压缩机回油故障设置
③ 油分离器与冷凝器之间管路故障设置
④ 冷凝器与储液器之间管路故障设置
⑤ 储液器与干燥过滤器之间管路故障设置
⑥ 电磁阀与膨胀阀之间管路故障设置
⑦ 膨胀阀与蒸发器之间管路故障设置
⑧ 蒸发器与压缩机之间管路故障设置
⑨ 压缩机吸气阀故障设置
