管道与制暖安装实训装置,供热管道安装实训设备

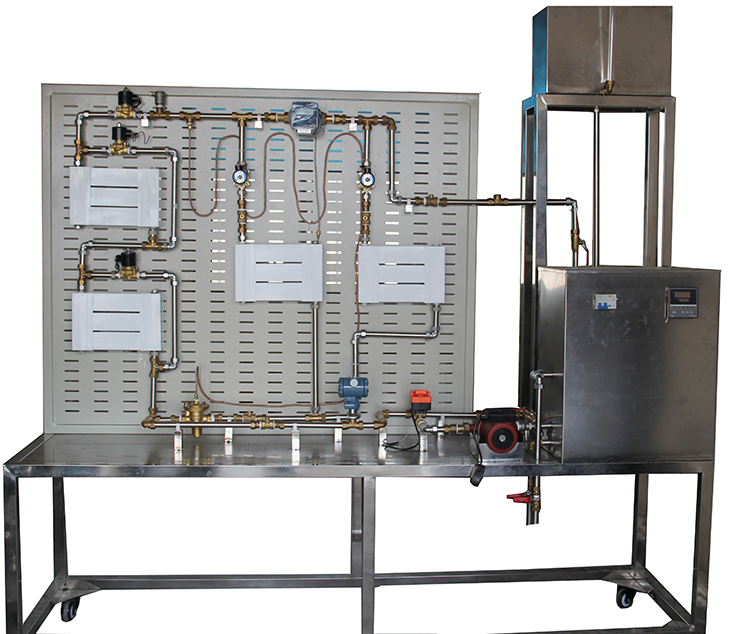

SBLYM-01AA管道与制暖安装实训装置

一、概述

管道与制暖安装实训装置，供热系统管道安装实训装置全面介绍了供热系统工程中的安装技术和操作工艺，采用模块训练的方式，是各职业院校学生实训和技能考核的理想设备。

二、供热系统管道安装实训设备特点

1.直观性强 系统采用敞开式设计，系统管路直接展现出来，器件贴有名称标识，学生可直观认识各种元器件及了解整个工作流程。

2.灵活性好 采用活动接头的形式，可根据设计的需要选取不同的组合完成不同的管道连接，十分灵活方便，设备整体结构紧凑。

3.实训性强 系统是将整套工程集成在实训平台上，供热源、管路布局、中转站以及用户终端都是独立分开，系统管路供水、回水的方向明确标识，管道的布局走向、保温、测量等一目了然。

4.系统完整 系统与实际应用的供热系统在连接方式、热量交换、系统控制功能等方面完全一致。

三、供热系统管道安装实训设备技术性能

1.输入电源：三相四线～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.系统容量：＜5kW

4.安全保护：具有电流型漏电保护、接地保护，安全符合相关国家标准

四、供热系统管道安装实训系统配置

供热系统管道安装实训装置提供实训平台、热源、散热器、阀门、供热管道及附件、板式换热器、仪表等分类器件；根据实训要求选择不同的器件，进行室内系统以及室外管道的安装，室内系统的安装主要包括有单户式自然循环热水供暖系统安装、双管上供下回式系统安装、垂直单管顺流式系统安装等。室外管道的安装主要包括直埋供热管道安装、管沟和地上敷设管道安装、法兰和阀门的安装等

1.供热系统管道安装实训台

供热系统管道安装实训台采用不锈钢框架及钢制网孔板结构，造型美观大方，安装器件方便，在实训台上安装万向轮，方便实训台的移动。

2.供热系统

主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、换热器、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。

序号	名称	单位	数量
1	膨胀水箱（带液位管）	个	1
2	电磁阀	只	5
3	电热水锅炉	台	1
4	手阀	只	2
5	电动阀	只	1
6	离心水泵	台	1
7	热量表	只	1
8	自动排气阀	只	1
9	自力式压差阀	只	1
10	供热管道	若干	若干
11	温度传感器	只	5
12	压力变送器	只	2
13	散热器（带排气阀）	片	4
14	不锈钢台架	套	1
15	温控器	只	1
16	2P漏电保护器	只	1
17	接触器	只	1
