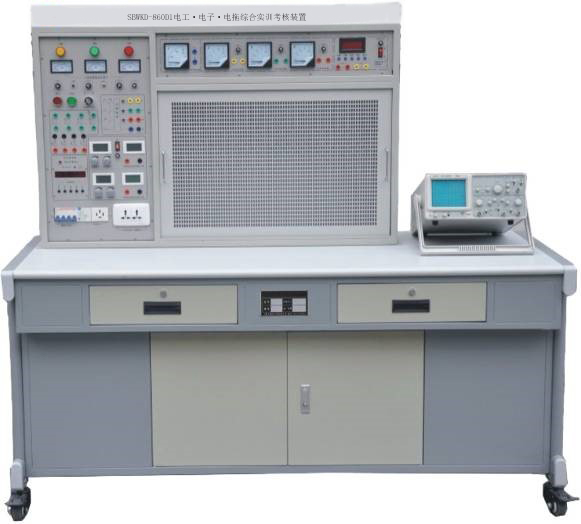

SBWKD-860D1电工·电子·电拖综合实训考核装置
电子电工电拖实训室设备,电工电子电拖创新实训室设备为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分采用网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和变频器、PLC综合技能，也可进行电工等级考核和技能鉴定。
电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线，故障分析与处理，基于PLC及变频器的电机基本控制线路以及常用机床的控制，可达到劳动及社会保障职业技能鉴定中级以上水平。电子技能实训改革传统实验室实训教学模式，通过基本操作技能和三十几类实用新型电路的制作、调试，使学生掌握电子产品制作调试，学会阅读电路原理图和PCB图，熟悉电子元器件的选择、测试，并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。实训台上增加了电子创新透明模块与九孔万能电路插板，可开展电子创新项目实训，实训项目丰富。
一、电子电工电拖实训装置特点：
1、采用网孔板结构，实训方法灵活，接近工业现场，增加元器件即可增加实训内容，便于二次开发及功能扩展。
2、实训内容丰富，实训考核知识面广，综合性强，有效节省实训场地。
3、安全保护措施严密、合理、科学，外观豪华、气魄。
4、基于PLC及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。
二、电子电工电拖实训设备技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-2000mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出用0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
5、+5V直流稳压电源1路，输出电流500mA。
★6、智能功率、功率因数表
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★7、智能型真有效值交流数字毫伏表
1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值。
3)测量精度：±0.5%+5。
4)频率范围：10Hz～600KHz。
5)输入阻抗：1MΩ，输入电容≤30pF。
6)抽样率：5次/秒
7)工作温度范围：-20℃～+50℃。
8)上位机具有实时监视及关断功能。
9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★8、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★9、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
10、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
11、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
12、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
13、单、三相插座：为外部仪器提供工作电源。
14、单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。
★15、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
★五、电子电路技术实训板：
MD01号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、弓形针、圆孔针配套使用，方便学生操作和实训。
MD02号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、输入、输出电容可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、反馈回路带通断功能。
5、电源支路带有功能开关，方便支路电阻测量。
MD03号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL分立件功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1、8欧外置喇叭。
2、输入、输出回路开放。
MD04号板 集成运算放大器电路此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
积分/微分、指数/对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
RC振荡器电路
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
可调直流电平输出电路：
1、两路输出。
2、-8V至+8V连续可调。
MD05号板 数字电路 此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
信号源电路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ连续可调，幅度5V。
3、正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
1、输入-高电平
2、输入-高阻态
3、输入-低电平
芯片座电路;
1、14芯锁紧芯片座6个。
2、芯片座引脚与铆孔一一对应引出。
数码管BCD译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板 元件库板此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
MD07号板 CPLD（EPM570）可编程数字逻辑电路单元
六、整个实训室构成与配备
1、学生实训操作桌1张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。
2、学生实训台：共1台，每张学生实训考核操作桌上配置1台。
3、器材配备：
|
序号 |
名 称 |
数量 |
单位 |
备 注 |
|
|
|
实训台 |
1 |
台 |
|
|
|
实训桌 |
1 |
张 |
|
||
|
★通讯板: 1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）学生机与教师示教台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。 |
1 |
套 |
|
||
|
学生凳 |
2 |
张 |
|
||
|
A：电工部分： |
|||||
|
1 |
表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具 |
1 |
套 |
|
|
|
2 |
电烙铁及烙铁架 |
1 |
套 |
|
|
|
3 |
指针万用表MF-50 |
1 |
只 |
|
|
|
4 |
数字万用表890B+ |
1 |
只 |
|
|
|
5 |
单相电度表 |
1 |
只 |
|
|
|
6 |
三相电度表 |
1 |
只 |
|
|
|
7 |
电流互感器 |
3 |
只 |
|
|
|
8 |
兆欧表 |
1 |
只 |
|
|
|
9 |
钳形电流表 |
1 |
只 |
|
|
|
10 |
保险盒 |
3 |
只 |
|
|
|
11 |
拉线开关、园插座、平灯头 |
各2 |
只 |
|
|
|
12 |
20W日光灯 |
1 |
套 |
|
|
|
13 |
换相开关 |
1 |
只 |
|
|
|
14 |
三相电动机拉具 |
1 |
套 |
|
|
|
15 |
钢剧架 |
1 |
把 |
|
|
|
16 |
闸刀开关 |
1 |
把 |
|
|
|
17 |
单相电动机 |
1 |
台 |
|
|
|
B：电工、电拖共用部分： |
|||||
|
1 |
三相断路器 |
1 |
只 |
|
|
|
2 |
交流接触器 |
4 |
只 |
|
|
|
3 |
热继电器 |
2 |
只 |
|
|
|
4 |
时间继电器 |
2 |
只 |
电子式 |
|
|
5 |
三相双投闸刀 |
1 |
只 |
|
|
|
6 |
三相闸刀 |
1 |
只 |
|
|
|
7 |
倒顺开关 |
1 |
只 |
|
|
|
8 |
BK变压器 |
1 |
只 |
|
|
|
9 |
行程开关 |
4 |
只 |
|
|
|
10 |
保险座 |
6 |
只 |
|
|
|
11 |
3H铁壳按钮 |
2 |
只 |
|
|
|
12 |
信号灯 |
6 |
只 |
|
|
|
13 |
接线端子排 |
5 |
只 |
|
|
|
14 |
G型导轨 |
1 |
根 |
|
|
|
15 |
钮子开关 |
3 |
只 |
|
|
|
16 |
走线槽 |
2 |
米 |
|
|
|
17 |
三相异步电动机 |
1 |
台 |
|
|
|
18 |
三相双速异步电动机 |
1 |
台 |
|
|
|
B：电子部分： |
|||||
|
1 |
电子电路技术实训板
|
晶体管基本放大器板1 |
1 |
套 |
|
|
晶体管基本放大器板2 |
|||||
|
晶体管基本放大器板3 |
|||||
|
集成运算放大器板 |
|||||
|
数字电路板 |
|||||
|
元件库板及元件 |
|||||
|
CPLD（EPM570）可编程数字电路板 |
|||||
|
电子电路技术辅助材料 |
叠插式专用导线 |
1 |
套 |
||
|
面包板专用导线 |
|||||
|
USB Blaster高速编程器 |
|||||
|
2 |
电子技能创新实训模块 |
1 |
套 |
|
|
七、实训考核项目：
(一)、电工部分：
电工基础训练
1．低压验电笔的使用
2．灭火器的操作方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌握
4．常用工具的使用与识别
5．常用导线的连接和绝缘的恢复
6．电烙铁的拆装与焊接技能训练
7．电工识图训练
8．电工布线工艺照明等单相电路的接线与调试
9．日光灯电路的安装接线
10．单相电度表直接接线电路安装
11．单相电度表经电流互感器的接线电路安装
12．配电板安装
13．室内配线
14．室内照明电路安装电工仪表选用
15．万用表转换开关的使用和读数
16．交流电压的测量
17．直流电压、直流电流的测量
18．电流表、电压表的安装
19．电阻的测量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的测量
22．三相四线有功电度表的安装接线
23．三相四线有功电度表经电流互感器的安装与接线低压电器及电动机的拆装维修
24．常用开关继电器拆装
25．交流接触器的拆卸与组装
26．常用启动器的结构观察与检测
29．三相鼠笼式电动机的拆装与测试
30．三相鼠笼式异步电动机运行巡视
31．三相鼠笼式异步电动机的定期检修
32．三相鼠笼式电动机故障分析
33．定子绕组局部故障的排除
34．单相电容式电动机绕组的拆装
35．单相电容式电动机故障与排除
36．手动正转控制线路的安装与检修训练动力及控制电路的安装、调试与维修
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载保护的正转控制
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模拟安装电子电路的元件认知与检测（老师演示）
47.常用电容学习与检测
48.常用电阻学习与检测
49.常用二极管学习与检测
50.常用晶体管学习与检测
51.常用数码管显示学习与检测
52.常用集成IC学习与检测
★（二）电子技术实训
A、基础技术实训
实训一、晶体管共射极放大器实训
实训二、晶体管共集电极放大器实训
实训三、结型场效应管共源放大器实训
实训四、晶体管两级负反馈放大器实训
实训五、直流稳压电源实训
实训六、OTL集成功率放大器实训
实训七、OTL分立功率放大器实训
实训八、差分放大器实训
实训九、积分、微分、指数、对数运算实训
实训十、比例放大、加减法、比较器运算实训
实训十一、低通、高通、带通、带阻有源滤波器实训
实训十二、RC振荡器实训
实训十三、可调直流电平输出实训
实训十四、门电路电参数的测试
实训十五、CMOS门电路测试
实训十六、门电路逻辑功能及测试实训五组合逻辑电路（半加器全加器及逻辑运算）
实训十七、触发器（一）R-S，D，J-K
实训十八、三态输出触发器及锁存器实训
实训十九、时序电路测试及研究
实训二十、集成计数器及寄存器
实训二十一、译码管和数据选择器
实训二十二、波形产生及单稳态触发器
实训二十三、时序电路应用
B、设计型技术实训
实训一、晶体管共射极放大器实训（偏置电压、放大位数可设置）
实训二、晶体管两级负反馈放大器实训（偏置电压、放大位数可设置）
实训三、差分放大器实训（可设置）
实训四、集成运算放大器实训（可设置）
C、系统综合技术实训
实训一、前置放大、有源滤波、功率放大、音响综合实训
实训二、波形发生器综合实训
（三）电子技能创新实训
A.基础实训
1.点亮第一个LED
2.LED闪烁
3.LED流水灯
4.蜂鸣器
5.静态数码管显示
6.动态数码管显示
7.独立按键
8.矩阵按键
9.8X8LED点阵（点亮一个点）
10.8X8LED点阵（显示数字）
11.外部中断0
12.外部中断1
13.定时器0中断
14.定时器1中断
15.串口通讯
16.EEPROM-IIC
17.DA18B20温度传感器
18.DS1302时钟
19.红外通信
20.AD模数转换
21.DA数模转换
22.LCD1602液晶
B.中级实训
1.DS1302时钟 LCD1602显示
2.LCD1602滚动显示
3.LCD1602显示红外值
4.LCD1602显示矩阵按键键值
5.LCD显示温度+串口接收温度
6.LED点阵显示汉字
7.LED点阵显示数字
8.LED流水+定时器
9.按键控制蜂鸣器
10.按键控制数码管
11.定时器秒表（查询方式）
12.蜂鸣器音乐之八月桂花
13.矩阵按键数码管移位显示
14.门铃设计
15.秒表
16.音乐播放器
C.高级实训
1.超声波测距（LCD1602显示）
2.超声波测距（数码管显示）
3.孵化环境温湿度监控系统设计
4.基于单片机的室内空气净化系统
5.基于单片机的温度湿度采集系统
6.基于单片机的智能计算器
（四）、电力拖动部分：
（1）电机基础实训
1．三相鼠笼异步电动机的认识实验
2．三相鼠笼异步电动机的空载实验
3．三相鼠笼异步电动机的工作特性
4．三相双速电机的认识实验
（2）电机控制部分
三相异步电动机控制
1．三相异步电动机闸刀开关正转控制线路
2．三相异步电动机接触器点动正转控制线路
3．三相异步电动机具有自锁的正转控制线路
4．三相异步电动机具有过载保护的正转控制线路
5．三相异步电动机倒顺开关控制正反转控制线路
6．三相异步电动机接触器联锁的正反转控制线路
7．三相异步电动机按钮联锁的正反转控制线路
8．三相异步电动机按钮接触器复合联锁控制线路
9．工作台自动往返行程控制线路
10．三相异步电动机接触器控制串联电阻降压起动线路
11．三相异步电动机时间继电器控制串联电阻降压控制线路
12．三相异步电动机手动Y/△降压起动
13．三相异步电动机接触器控制Y/△降压起动
14．三相异步电动机时间继电器控制Y/△降压起动
15．三相异步电动机QX3-13型Y/△自动起动控制线路
16．三相异步电动机的多地控制
17．三相异步电动机半波整流能耗制动控制线路
18．三相异步电动机全波整流能耗制动控制线路
19．三相异步电动机手动降压起动
20．三相异步电动机单相运行反接制动控制线路
21．三相异步电动机控制电路联锁控制线路
22．三相异步电动机主电路联锁控制线路
23．电动葫芦电气控制线路
24．C6163车床电气控制线路
25．C620车床电气控制线路
26．X62-W铣床主轴与进给电机的联锁控制
三相双速电机控制
1．双速电机手动变速控制线路
2．接触器控制双速电机的控制线路
3．时间继电器控制双速电机的控制线路
