电工技能实训台,电工技能实训装置,电工实训设备

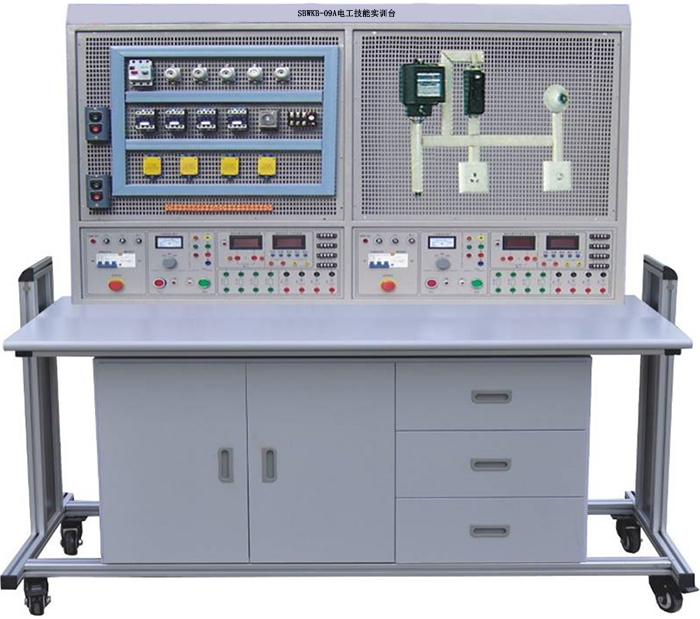

SBWKB-09A电工技能实训台（双组型）

电工技能实训台、电工技能实训室设备主要承担电气自动化技术、工业机器人技术、应用电子技术、移动通信技术、机电一体化技术、汽车电子技术、建筑电气工程技术等相关专业课程的课内实验、课程设计、毕业设计等实践实训教学任务，可作为“教、学、做”一体化教学任务上课所用教室。电工技能实操台主要实践内容包括认识安全用电、认识与使用工具和仪表、电工基本操作技能、室内电气线路操作技能、认识和使用常见低压电器和三相异步电动机、电气控制线路的操作、安装输电线路等，可完成三相异步电动机直接起动控制、双重联锁的三相异步电动机正反转控制线路、三相异步电动机的顺序控制、触摸开关控制白炽灯线路、单相电度表的安装线路等23个实验项目。　　
通过电工技能实训，使学生对常用电工工具、常用仪器仪表的使用、照明和一般动力布线、常用电机和电气设备的安装使用以及电工安全作业等知识技能得到强化训练，可以提高学生对电气控制、民居用电、交直流电机系统等实际操作技能，继而学生可获取电工证、电气工程师、电气设备安装工、仪表工、电气检验员等相关从业证书，以更加适应岗位的人才需求。
电工技能实训台由上海硕博科教设备有限公司研制SBWKB-09A 电工技能实训装置,电工技能实验台,电工技能实训设备,电工技能实训装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

铝框架结构

二、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能

1、输入电源：三相四线制～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×700mm×1690mm

四、实训台配置

1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

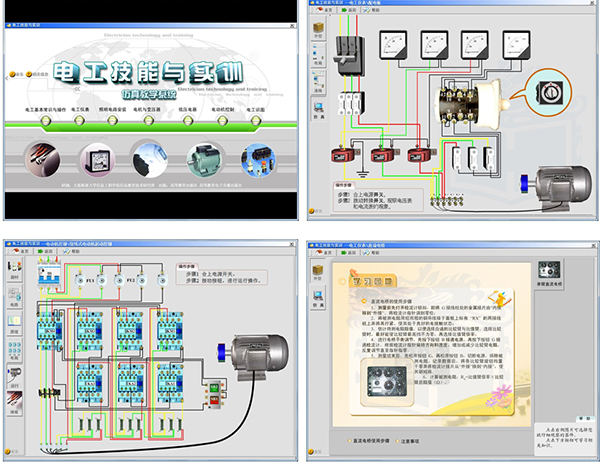

6、配套电工技能仿真软件：

采用3D虚拟仿真技术，用户可以360度无死角观察器件外观细节；采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式；通过具有交互性的模拟仿真动画，进行电路的组装调试和故障排除，实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。包括但不限于：

（1）实验器材

利用3D建模，使实训设备上所用到的元器件真实的放映给学生，另学生有个直观的认识。

（2）典型电路

实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用

（3）电路原理

该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。

（4）接线练习

学生通过半透明的原理图上的提示，按照原理图对电路进行模拟接线，接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度

（5）实验仿真

学员可以操作空气开关，按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。

（1）电工基本常识与操作：安全用电常识、常用电工工具、常用导线连接和手工焊接工艺。（2）电工识图：介绍常用器件的电气符号、原理图绘制原则、分析方法、接线图绘制原则、相对编号法。

（3）电工仪表：介绍万用表、电能表、钳型电流表、兆欧表、直流电桥和配电板等常用电工仪表的外型、结构、面板和使用方法。

（4）照明电路安装：分别从器件、电路、原理、接线和排故五个方面介绍了荧光灯和两地控制灯的相关知识。

（5）低压电器：主要从外型、结构、原理、组装和检测等五个方面对交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等常用低压电器进行介绍。

（6）电机与变压器：主要讲解了三相异步电动机、单相异步电动机、伺服电机、步进电机、直流电机与变压器的外型、结构、装配与维修等知识。

（7）电动机控制：按照实际电路的开发流程来讲解常用的电动机控制方式。包括器件、原理、电路、布局、连线、运行、排故等内容。

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	墙壁开关座		1
3	声控开关	118-B30	1
4	低压断路器	DZ108-20/10	1
5	交流接触器	CJX2-0910	3
6	辅助触头	F4-22	3
7	热继电器	R16B-20/3	1
8	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
9	时间继电器座	PF-083A	1
10	行程开关	LX9-222	2
11	行程开关	LX9-001	2
12	倒顺开关	K03-15	1
13	日光灯管	Y210RR25/10W	1
14	镇流器	13W	1
15	日光灯座		2
16	三相电度表		1
17	接线端子排	JF5-2.5/5	5
18	G形导轨		1
19	走线槽		2米
20	漏电保护开关	4P/3P/2P/1P	各一
