2023年11月28日

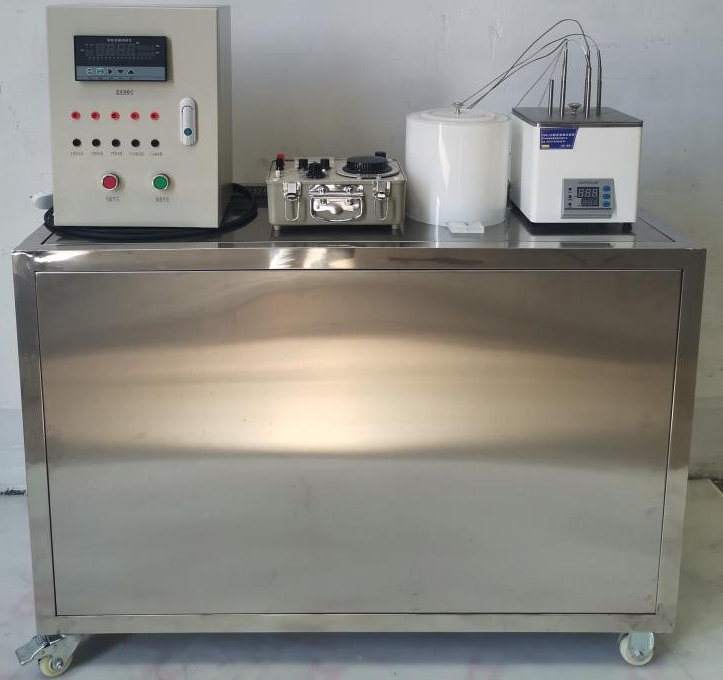

SB-WDCL温度测量及标定实验台
一、实验目的：
1、可作温度计的标定。
2、热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥法。
3、全触摸集成化控制，高稳定数据传输，硬件加密。
二、主要配置：
超级恒温水浴、冰水槽、热电偶、热电阻、温度计、电位差计、高精度水银温度计、高精度PID调节温控仪、中央处理器、触摸屏、采集软件、电控柜、实验台。
三、技术参数：
3、1、输入电源：单相AC220V±10%
50Hz，功率1.5KW。
4、2、恒温水浴：加热功率1.0KW，304不锈钢材质，容积5L，温度范围：0-100℃，控温精度0.2℃，分辨率0.1，带搅拌装置（温度分布均匀），温度控制精度提高，外接进排水管。
5、冰水槽：容积1.0L。
6、各温度计安装固定好，包括标定用水银温度计。
7、热电偶热电势测量范围：K型，0-24.9055mV，E型，0-45.093mV，T型，0-20.872mV。
8、热电势值和热电阻值采用高精度的电位差计测量。
9、高精度数字电桥：补偿器直流电桥
10、热电阻：分度号PT100、Cu50。
11、温度计：双金属温度计，压力式温度计，0.01℃标定水银温度计
12、标定用水银温度计按38～42℃、48～52℃、58～62℃量程范围选取，精度0.01℃.安装固定好。3种不同范围的水银温度计，每套设备配置1种即可。
13、单相集成移相交流调压模块（电位器）：功率调节。
14、电器：接触器、开关、漏电保护空气开关。
15、PLC处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus
TCP及Ethernet/IP通讯协议；功能：数据处理运算。
16、触摸屏采用10寸MCGS昆仑通态触摸屏。
17、仪表柜：测控、电器设备在实验架上。
18、外形尺寸：1100×500×1700mm(长×宽×高)，带移动脚轮及禁锢脚。
19、设备外形美观的基础上尽量优化设备尺寸，按各温度计的最高精度配置。
20、增配二级管温度计和红外测温仪
|
