SB-568B自由对流横管管外放热系数测试装置
一、技术特点：
1、测定具有几何相似的每根横管管壁平均温度，管内电加热器的电流、电压，管壁周围空气温度。
2、测定每根横管的自然对流放热系数，根据对自然对流放热的相似分析，将实验数据整理出准则方程式。
二、技术参数：
1、电镀紫铜管规格：1400mm×Φ50mm，1200mm×Φ40mm，1000mm×Φ30mm，
800mm×Φ20mm；紫铜管厚度2 mm，横管间相应尺寸应符合几何相似性。
2、测温传感器：管壁及空气温度采用进口DS18B20传感器；
3、电加热功率：≤800W、≤600W、≤400W、≤200W；
4、数显交流功率表：AC220V，精度0.2级；
5、温度测量：-55～+127℃，精度±0.2FS；
6、数据采集仪表测量显示精度：±0.2FS±1字；
7、电源条件：220V，2.0KW；
8、测试装置规格：2000mm×2000mm×1200mm。
三、主要配置：

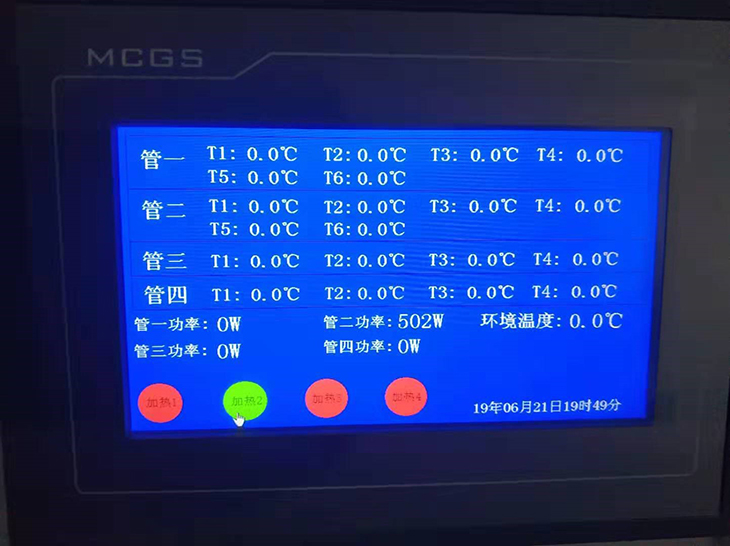

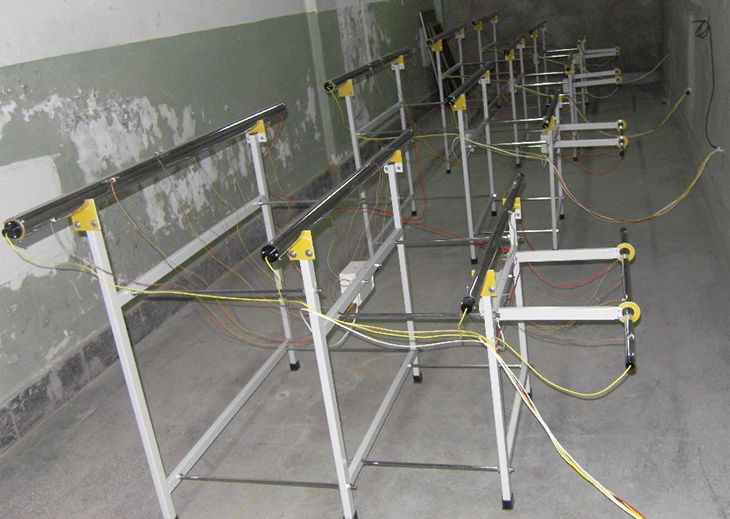

配有四根不同长度和直径的电镀紫铜管，管内设置电加热器；每根管子的表面装4～6支测温传感器，以测定其表面平均温度，测温传感器采用进口DS18B20；每根横管电加热器配备电子集成固体调压模块无机调节。测试仪表箱设有（每根横管电加热器）数显功率表；所有测试数据由7寸触摸屏同屏显示，不锈钢实验支架。
|
