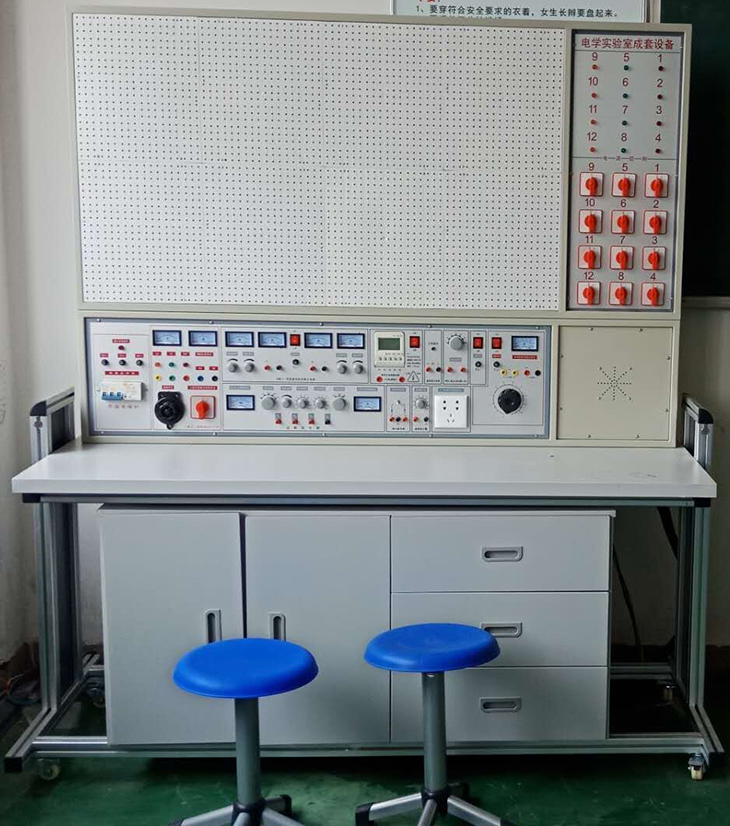

电子电工实训室,电工实训台,电工实训设备,职业教育和就业人员实际操作、培训、鉴定的需求，《工学结合、做学合一》综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全保护措施，确保设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。
一、电工电子实训室面向专业：
电工电子实训室,机电一体化技术、应用电子技术、电气自动化技术专业
二、电工电子实训室实训目的：
通过课程实训主要培养学生电子电路的模拟搭建、测试、电子电路的设计、电工电路的搭接、测试及调试、电动机、变压器的拆装、检修及控制能力。
三、电工电子实训室主要实训仪器设备：
电工电子创新设计综合装置、通用电子电工实验设备。
四、电工电子实训室主要功能及主要实训项目：
电子电工实训装置主要完成模拟电子电路分析与应用、数字电子电路分析与应用、电路与电工技术、电机拖动等课程实验实训使用，培养和提高实践动手能力。
电工电子实训室主要实训项目：
1．白炽灯、日光灯电路搭接与调试。
2. 变压器三相异步电动机原理实验。
3. 基尔霍夫定律、戴维南定理、叠加定理的验证。
4. 负反馈放大电路、集成运算放大器的应用及测试。
5. 组合、时序逻辑电路设计与调试。

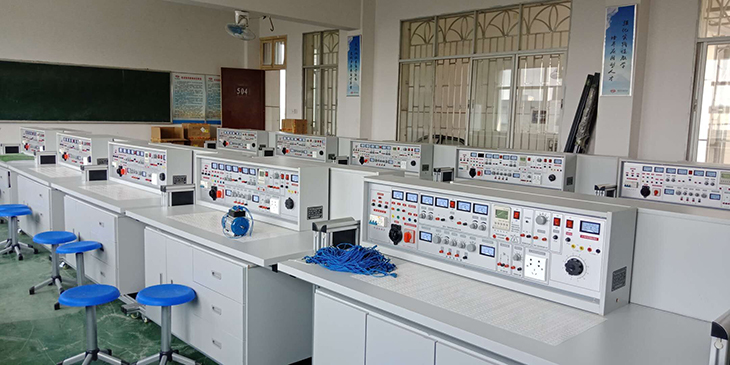

SBK-18B电子电工实训室,电工实训台,电工实训设备
一、产品的特点：
电子电工实训室,电工实训台,电工实训设备,电子电工实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、电工电子实验台及操作桌结构：
1、实验台外壳尺寸：≤123×35×20cm；
2、三相保险座；
3、三相电源输入指标；
4、总开关：实验台电源总开关，带漏电、过载保护；
5、试验按钮：试验漏电开关漏电功能；
6、电源输入指示1只；
7、电源输出指示3只(红、绿、黄三色)；
8、交流电压表：指示输出线电压；
9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况；
10、接线座5只：A单元三相四线及地线输出；
11、电流表W相电流输出指示；
12、O/I开关：三相四线电源输出控制(提高安全系数)；
13、接线座2只：B单元交流低压电源输出；
14、电表(2A)：B单元交流电流指示；
15、旋钮：B单元3-24V交流低压选择输出；
16、开关：C单元双路直流稳压电源开关；
17、旋钮：C单元双路Ⅰ路稳流调节；
18、旋钮：C单元双路Ⅱ路稳流调节；
19、接线座2只：C单元Ⅰ路直流稳压输出；
20、保险座：C单元双路稳压电源保险；
21、电表4只：双路稳压电源电压、电流指示；
22、接线座：D单元直流5V稳压输出；
23、电表：D单元电流0.5V输出指示；
24、开关1：控制各低压交流电、信号源；
25、开关2：控制E单元交直流调压电源；
26、电表：E单元交流电压输出指示；
27、接线座4只：E单元交流、直流输出口；
28、旋钮：E单元0～240V电压调节；
29、插座：G单元220V输出插座；
30、旋钮：音频功率放大器音量调节；
31、接线座2只：音频信号输入；
32、按钮：单次脉使能开关；
33、接线座3只：单次脉冲输出口；
34、电表：函数发生器正弦波输出电压指示；
35、旋钮：正弦波输出三级衰减幅度粗调；
36、旋钮：正弦波输出口；
37、接线座：正弦波输出口；
38、旋钮：矩形波输出幅度调节；
39、接线座：三角波输出口；
40、旋钮：函数信号发生器频率细调；
41、接线座：矩形波输出口；
42、旋钮：函数信号发生器五级频率粗调；
43、电表：函数发生器输出频率指示；
44、万用表：47型；
46、实验桌面尺寸：≤160×70cm；
47、通用电路板：规格≤35×90cm，元件盒在其上任意拼插进行实验；
48、储存板：放置元件盒；
49、左储存柜：放置储存板（带门锁）；
50、抽屉：放置常用工具；
51、右储存柜：放置储存板（带门锁）；
52．示波器（用户自备）；
53、工具。
三、实验台主要技术指标：
1、输入工作电源：三相四线；
2、输出电源及信号：
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能
电压稳定度：≤10-2
负载稳定度：≤10-2
纹波电压：≤5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲；
4、函数信号发生器：输出正弦波、矩形波、三角波；
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值；
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1Hz-1KHz）；
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率；
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减；
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出；
6）频率计最高测量范围100MHz，自动换档；
7）单次脉冲源：没按下一次按钮产生正负脉冲各一组5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用；
5、绝缘电阻：≥5MΩ；
6、漏电保护：漏电动作电流≤30mA；
四、电工电子实训台结构与配备

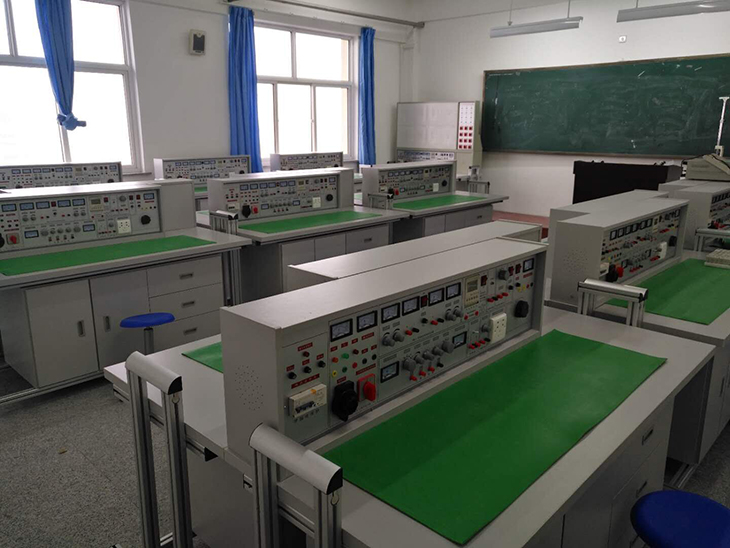

1、实验桌：1台学生实验桌，一台两座，桌子外形尺寸：≤160×70×80cm。桌中央配置通用九孔电路板(尺寸：≤35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。桌下部是元件储存柜，放置实验元器件；
2、示教控制台：1台示教控制台，控制30台学生台的电源。通用电路板演示屏立在实验台上，演示屏尺寸为≤160×70cm。用于讲解、演示；
3、实验台：1台，学生实验桌及示教控制台上各配1台；
五、实验项目：
（1）电工实验
1、电工测量仪表的使用
2、常用元件的识别与检测
3、线性元件与非线性元件的伏安特性
4、电源的外特性
5、电位值、电压值的测定
6、电流表和电压表的扩程
7、基尔霍夫定律的验证
8、验征楞次定律
9、迭加原理与互易定理的验证
10、戴维南定理与诺顿定理的验征
11、电压源与电流源的等效变换
12、受控源特性的研究
13、一阶电路实验
14、二阶电路的过渡过程
15、研究LC元件在直流和交流电路中的特性
16、负载获得最大功率的条件
17、交流电路参数的测量
18、正弦交流电路中RLC元件的特性
19、RL及RC串联电路实验
20、RLC串联谐振电路
21、日光灯电路的连接及功率因数改善
22、三相负载的星、三角接法
23、三相电路及功率的测量
24、R-C选频网络的研究
25、二端口网络研究
26、单相变压器实验
27、互感电路实验
28、三相异步电动机的使用与起动
29、三相电动机继电接触控制的基本电路
30、三相电动机Y一△起动控制实验
31、三相电动机的顺序控制实验
32、三相电动机能耗制动控制实验
（2）电子实验
1、晶体二极管的特性及检测
2、晶体三极管输入输出特性
3、低频小信号电压放大器
4、直接耦合两级放大器
5、RC耦合两级放大器
6、负反馈对放大器性能的影响
7、变压器耦合推挽功率放大器
8、互补对称推挽功率放大器(OTL)
9、单相半波整流
10、单相全波整流
11、单相桥式整流
12、单相桥式整流滤波
13、单结晶体管特性
14、单结晶体管触发电路
15、晶闸管简单测试及可控整流电路
16、场效应管测试
17、串联型稳压电压
18、差动放大电路的研究
19、集成运放参数的测试
20、集成运放减法电路
21、集成运放加法电路
22、集成运放积分电路
23、集成运放微分电路
24、集成运放文氏正弦波振荡器
25、电容三点式振荡器
26、电感三点式振荡器
27、集成稳压电路
28、无稳态电路（多谐振荡器）
29、施密特触发器
30、集成与门逻辑功能测试
31、集成非门电路逻辑功能测试
32、集成或门电路逻辑功能测试
33、集成与非门逻揖功能测试
34、CMOS门电路的测试
35、基本RS触发器
36、JK触发器
37、D触发器
38、555时基电路的应用（方波发生器)
39、二-十进制计数器
40、二-十进制8421译码器
41、加法器
42、减法器
43、用集成与非门构成单稳态触发器
44、组合逻辑电路
六、电工电子实训实验室元器件配置清单（每台）
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
0.5Ω |
1 |
1/2W |
|
电 阻 |
1Ω |
1 |
1/2W |
|
电 阻 |
5.1Ω |
2 |
1/2W |
|
电 阻 |
51Ω |
1 |
1/2W |
|
电 阻 |
100Ω |
3 |
1/4W |
|
电 阻 |
150Ω |
1 |
1/4W |
|
电 阻 |
200Ω |
1 |
1/4W |
|
电 阻 |
300Ω |
2 |
1/4W |
|
电 阻 |
330Ω |
2 |
1/4W |
|
电 阻 |
430Ω |
1 |
1/4W |
|
电 阻 |
470Ω |
1 |
1/4W |
|
电 阻 |
510Ω |
2 |
1/4W |
|
电 阻 |
680Ω |
2 |
1/4W |
|
电 阻 |
820Ω |
2 |
1/4W |
|
电 阻 |
1K |
3 |
1/4W |
|
电 阻 |
1.5K |
1 |
1/4W |
|
电 阻 |
2K |
2 |
1/4W |
|
电 阻 |
2.4K |
2 |
1/4W |
|
电 阻 |
2.7K |
1 |
1/4W |
|
电 阻 |
3.3K |
3 |
1/4W |
|
电 阻 |
3.9K |
1 |
1/4W |
|
电 阻 |
4.7K |
1 |
1/4W |
|
电 阻 |
5.1K |
1 |
1/4W |
|
电 阻 |
6.8K |
2 |
1/4W |
|
电 阻 |
10K |
4 |
1/4W |
|
电 阻 |
13K |
1 |
1/4W |
|
电 阻 |
20K |
2 |
1/4W |
|
电 阻 |
39K |
2 |
1/4W |
|
电 阻 |
51K |
1 |
1/4W |
|
电 阻 |
100K |
2 |
1/4W |
|
电 阻 |
200K |
1 |
1/4W |
|
电 阻 |
1M |
1 |
1/4W |
|
电 阻 |
10M |
1 |
1/4W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
1/2W |
|
电 位 器 |
22K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
2 |
1/2W |
|
电解电容 |
1UF |
1 |
16V |
|
电解电容 |
10UF |
3 |
16V |
|
电解电容 |
47UF |
3 |
16V |
|
电解电容 |
220UF |
1 |
35V |
|
电解电容 |
470UF |
1 |
35V |
|
瓷片电容 |
300P |
1 |
63V |
|
瓷片电容 |
1000P |
2 |
63V |
|
瓷片电容 |
0.01UF |
3 |
63V |
|
瓷片电容 |
0.1UF |
1 |
63V |
|
瓷片电容 |
0.47UF |
1 |
63V |
|
瓷片电容 |
2UF |
1 |
250V |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
变 压 器 |
220/6V.6V.24V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
电感(镇流器) |
8W |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发光二极管 |
|
2 |
|
|
稳压二极管 |
2CW54 |
1 |
|
|
稳压二极管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
场效应管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
2 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
1 |
|
|
三 极 管 |
3AX31 |
2 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三端稳压 |
7805 |
1 |
|
|
指示灯(信号灯) |
6V 0.1A |
1 |
|
|
开 关 |
|
4 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继电器 |
6V |
1 |
|
|
音乐集成 |
4V |
1 |
|
|
电平开关和逻辑电平指示 |
|
1 |
|
|
灯 泡 |
220V/15W |
12 |
自 备 |
|
灯 座 |
|
12 |
|
|
条形磁铁 |
|
1 |
|
|
原副线圈 |
|
1 |
|
|
直流电表 |
5MA |
1 |
|
|
直流电表 |
10MA |
1 |
|
|
直流电表 |
50MA |
3 |
|
|
直流电表 |
200MA |
1 |
|
|
直流电表 |
1V |
1 |
|
|
直流电表 |
15V |
1 |
|
|
直流电表 |
±100UA |
1 |
|
|
交流电表 |
500MA |
3 |
|
|
日光灯管 |
8W |
1 |
|
|
日光灯座 |
|
2 |
|
|
起 动 器 |
|
1 |
|
|
集 成 座 |
14脚 |
2 |
|
|
集 成 座 |
16脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
译 码 器 |
74LS42 |
1 |
|
|
TTL触发器 |
74LS74 |
1 |
|
|
七段译码器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非门 |
CD4002 |
1 |
|
|
共阳数码器 |
546R |
1 |
|
|
交流接触器 |
CJ10﹣10A 380V |
5 |
|
|
按钮﹣红 |
LA19﹣11 |
2 |
|
|
按钮﹣绿 |
LA19﹣11 |
4 |
|
|
三相闸刀 |
HK8﹣16/3 |
1 |
|
|
热继电器 |
JRO﹣20/3 |
2 |
|
|
时间继电器 |
JS7﹣2A 380V |
2 |
|
|
电 动 机 |
△接 380V |
1 |
|
|
工 具 |
|||
|
万 用表 |
MF47 |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
|
3 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
|
若 干 |
|
|
工 作 台 |
|||
|
实 验 台 |
|
1台 |
|
|
桌 子 |
|
1张 |
|
|
凳 子 |
|
2张 |
|
|
防 腐 皮 |
|
1块 |
|
|
示波器 |
|
1台 |
用户自备 |
