楼宇智能控制实训装置,楼宇智能控制实训设备

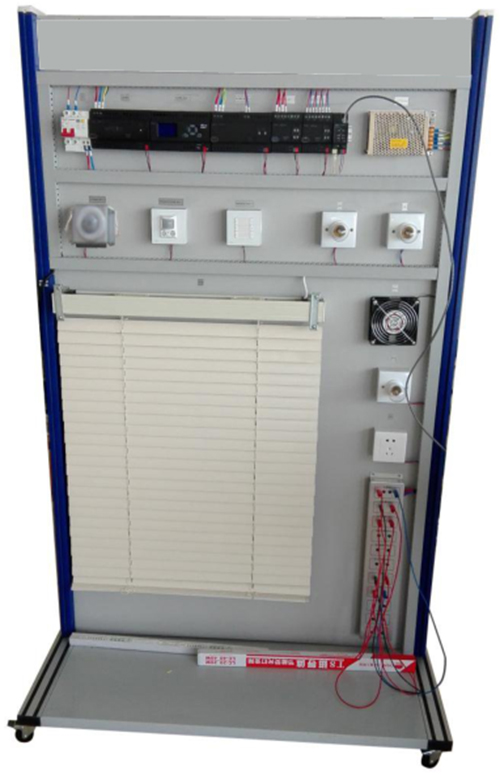

SBLY-ZN楼宇智能控制实训装置



一、楼宇智能控制实训设备概述

楼宇智能控制实训装置满足职业院校的电工电子类教学实训要求,满足电工技师、高级技师职业技能认定要求,并适用于各级技能竞赛。

二、楼宇智能控制实训装置技术条件

1.输入电源:单相三线  AC220V±10   50HZ

2.工作环境:温度-10℃+40℃    相对湿度<85%(25℃  海拔<4000m

3.电源控制:自动空气开关通断电源,有过流保护、漏电保护装置等

4.输出电源: 直流稳压电源:24V/3A,具有限流型短路软保护和自恢复功能

三、综合实训内容

1. KNX总体的安装和布线实训

2. KNX智能面板的安装及接线实训

3. KNX开关量输出模块安装及接线实训

4. KNX智能窗帘控制器安装及接线实训

5. KNX逻辑控制器安装及接线实训

6. KNX十二合一传感器安装及接线实训

7. KNX调光模块安装及接线实训

8. KNX通讯连接实训

9. KNX软件使用实训

10. KNX编程及编制程序的方法实训

11. KNX各元器件的认知和接线方式

四、楼宇智能控制实训设备清单及参数要求

序号

品名

规格参数

单位

数量

1

410A智能开关控制器

HDL M/R4.10.1-331

1

2

26A调光控制器

HDL M/D02.1-432

1

3

2路窗帘控制器

HDL M/W02.10.1-231

1

4

6按键晶典系列面板

HDL M/P03.2-4810

1

5

总线电源模块

HDL M/P960.1

1

6

IP网关

HDL KNX/EIB M/IPRT.1

1

7

移动传感器

HDL M/IS05.1

1

8

光线传感器

HDL M/HSIU05.1.480

1

9

逻辑定时控制器

HDL M/TM04.1-432

1

10

控制线缆

HDL RVVP0.75*4

5

11

86型眀盒

86

3

12

86型螺口灯座



3

13

5孔插座

86

1

14

断路器

DZ47LE-63 2P 10A

1

15

电动窗帘

700*1000mm

1

16

排风扇

120*120*38 AC220V

1

17

输出折弯件

500×90mm

1

18

软件

HDL-KNX

1

19

导线、通讯线等附件



1
