10KV/400V高低压配电操作实训室设备
1、高压配电操作实训室设备
1.1、 产品概述：
10kv高压设备由高压出线柜、计量柜、电机柜共3台高压柜组成；
高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

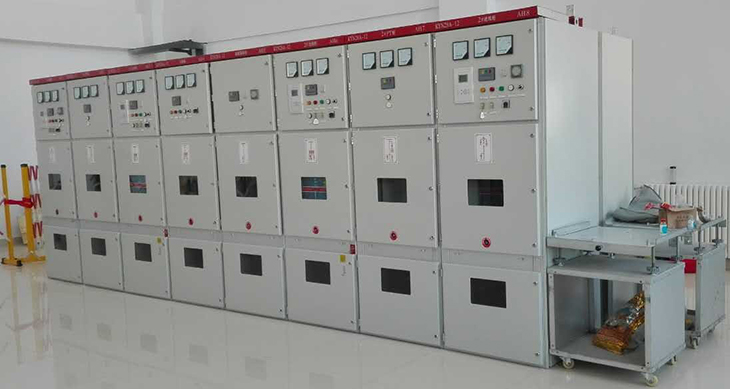

变电所实训装置高压柜 参考图片（以实际为准）
1.2、 技术参数：
外形尺寸：800×1500×2200m
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
1.3、产品基本配置：
|
序号 |
设备名称 |
设备规格 |
单位 |
数量 |
备注 |
|
1 |
10KV高压出线实训柜 |
800×1500×2300mm |
套 |
1 |
KYN28-12 |
|
2 |
10KV高压计量实训柜 |
800×1500×2300mm |
套 |
1 |
KYN28-12 |
|
3 |
10KV高压电机实训柜 |
800×1500×2300mm |
套 |
1 |
KYN28-12 |
|
4 |
供配电监控后台 |
定制 |
套 |
1 |
|
|
5 |
实训故障PLC后台自主设定系统 |
|
套 |
1 |
|
|
6 |
综保装置 |
|
台 |
3 |
|
|
7 |
实训指导书 |
定制 |
套 |
1 |
|
1.4、 实训项目：
1、高压器件的认知实训
2、高压一次回路图的测制实训
3、高压二次回路图的测制实训
4、高压配电电缆连接实训
5、真空断路器的检查与试验实训
6、微机线路保护装置实训
1）保护和自动功能：
（1）三段式复合电压方向过流保护；
（2）反时限复压过流保护；
（3）三段式零序方向过流保护；
（4）反时限零序过流保护；
（5）合闸加速保护；
（6）低频减载功能；
（7）三相重合闸（无压或不检）；
（8）过负荷告警；
（9）3U0 越限告警；
（10）TV 断线判别；
（11）独立操作回路。
2）测控功能：
（1）22 路外部开关量输入遥信采集，断路器位置、手动分闸及事故遥信；
（2）正常断路器遥控分合、小电流接地探测遥控分闸；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模拟量采集的遥测；
1.5、详细配置：
1.5.1、10KV高压出线实训柜
1.5.1.1设备概述：
主要由高压真空断路器、微机保护测控装置、电流互感器、开关状态指示仪、高压避雷器、控制按钮、指示灯等部分组成，主要用于线路中总进源的控制及监测。
1.5.1.2技术参数：
1、工作电源：三相四线 10KV±5% 50Hz
2、安全保护：电流保护，电压保护，过载保护。
3、外形尺寸：800×1500×2300mm
4、额定电流：630A
5、工作环境：温度0℃～50℃
6、相对湿度35～85% 海拔＜4000m
1.5.1.3设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
|
序号 |
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
|
1 |
10KV高压出线柜KYN28A-12 |
真空断路器 |
VS1-12/630 25KA 手车式 |
只 |
1 |
|
带电显示器 |
DXN |
只 |
1 |
||
|
电流互感器 |
LZZJ-10 30/5 0.5/10P10 |
只 |
2 |
||
|
微机综保 |
TL |
只 |
1 |
||
|
熔断器 |
XRNP-10-1 |
只 |
3 |
||
|
避雷器 |
HY5WZ-17/45 |
只 |
3 |
||
|
小型断路器 |
DZ47-60/2P C4A |
只 |
3 |
||
|
按钮 |
LA38-22 |
只 |
2 |
||
|
蜂鸣器 |
HRB-P80 |
只 |
1 |
||
|
加热器 |
100W |
只 |
1 |
||
|
温湿度控制器 |
TR20-2H1 |
只 |
1 |
||
|
照明灯 |
25W,AC220V |
只 |
1 |
||
|
绝缘支柱 |
10KV |
只 |
3 |
||
|
触头盒 |
JYH1-10/150 |
只 |
6 |
||
|
静触头 |
￠49*82 |
只 |
6 |
||
|
穿墙套管 |
JCD6-10 |
只 |
3 |
||
|
小母线座 |
JH-15 |
只 |
1 |
||
|
接线端子 |
|
只 |
50 |
||
|
辅材 |
含导线，线鼻子，螺丝等 |
台 |
1 |
||
|
铝排及热缩套管 |
50*5 |
套 |
1 |
||
|
壳体 |
KYN28A-12 |
台 |
1 |
1.5.2、10KV高压计量实训柜
1.5.2.1设备概述：
主要由电流互感器、电压互感器、计量手车、多功能表、高压熔断器、开关状态指示仪等部分组成。 主要用于计量线路中的电流、电压、有功功率和无功功率。
1.5.2.2技术参数：
1、工作电源：三相四线 10KV±5% 50Hz
2、安全保护：计量隔离。
3、外形尺寸：800×1500×2300mm
4、额定电流：630A
5、工作环境：温度0℃～50℃
6、相对湿度35～85% 海拔＜4000m
1.5.2.3设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
|
序号 |
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
|
2 |
10KV计量柜KYN28A-12 |
隔离手车 |
10KV 630A |
台 |
1 |
|
10KV电流互感器 |
|
只 |
2 |
||
|
多功能电能表 |
|
只 |
1 |
||
|
避雷器 |
HY5W2-17/45 |
只 |
3 |
||
|
带电显示器 |
DXNA1-12 |
只 |
1 |
||
|
辅材 |
含导线，线鼻子，螺丝等 |
批 |
1 |
||
|
铝排 |
3(5*50) |
台 |
1 |
||
|
壳体 |
KYN28A-12 |
台 |
1 |
1.5.3、10KV高压电机实训柜
1.5.3.1设备概述：
主要由高压真空断路器、微机保护测控装置、电流互感器、开关状态指示仪、高压避雷器、控制按钮、指示灯等部分组成。主要用于对出线线路中负载的保护及控制监测。
1.5.3.2技术参数：
1、工作电源：三相四线 10KV±5% 50Hz
2、安全保护：电流保护，电压保护，过载保护，非电量保护。
3、外形尺寸：800×1500×2300mm
4、额定电流：630A
5、工作环境：温度0℃～50℃
6、相对湿度35～85% 海拔＜4000m
1.5.3.3设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
|
序号 |
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
|
4 |
10KV高压电机柜KYN28A-12 |
真空断路器 |
VS1-12/630 25KA 手车式 |
只 |
1 |
|
电流互感器 |
LZZJ-10 30/5 0.5/10P10 |
只 |
3 |
||
|
带电显示器 |
DXN |
套 |
1 |
||
|
微机综保 |
TL |
只 |
1 |
||
|
电流表 |
42L6-A 200/5 |
个 |
3 |
||
|
避雷器 |
YH5WZ-17/45 |
只 |
3 |
||
|
小型断路器 |
DZ47-60/2P C6A |
只 |
4 |
||
|
小型断路器 |
DZ47-60/3P C6A |
只 |
2 |
||
|
触头盒 |
JYH1-10/150 |
只 |
6 |
||
|
静触头 |
￠49*82 |
只 |
6 |
||
|
绝缘子 |
|
只 |
6 |
||
|
小母线座 |
JH-15 |
只 |
1 |
||
|
温湿度控制器 |
TR20-2H1 |
只 |
1 |
||
|
转换开关 |
LW2-16D/9.6780.4 |
只 |
1 |
||
|
指示灯 |
AD11-220V |
只 |
5 |
||
|
按钮 |
LA38-12 |
只 |
2 |
||
|
旋钮 |
LA38-20×2 |
只 |
1 |
||
|
照明灯 |
25W,AC220V |
只 |
1 |
||
|
接地刀 |
|
只 |
1 |
||
|
接线端子 |
|
节 |
100 |
||
|
辅材 |
含导线，线鼻子，螺丝等 |
批 |
1 |
||
|
铝排及热缩套管 |
50*5 |
套 |
1 |
||
|
壳体 |
KYN28A-12 |
台 |
1 |
2.2、低压配电操作实训室设备
2.2.1产品概述：
该实训装置主要由计量柜、进线柜、补偿柜、出线柜及联络柜五部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表、总线型多功能表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
2.2.2技术参数：
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：600×800×2200mm
额定电流：100A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
2.2.3产品结构：
所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。
2.2.4基本配置及详细说明：
|
序号 |
设备名称 |
设备型号 |
设备规格 |
单位 |
数量 |
备注 |
|
1 |
计量控制实训柜 |
|
600×800×2200mm |
台 |
1 |
|
|
2 |
进线控制实训柜 |
|
600×800×2200mm |
台 |
2 |
|
|
3 |
电容补偿实训柜 |
|
600×800×2200mm |
台 |
1 |
|
|
4 |
出线控制实训柜 |
|
600×800×2200mm |
台 |
1 |
|
|
5 |
联络柜 |
|
600×800×2200mm |
台 |
1 |
|
|
6 |
三相异步电机 |
1.1KW 380V |
|
台 |
1 |
|
|
7 |
实训指导书 |
|
|
份 |
1 |
|
|
8 |
工程材料 |
|
国标 |
套 |
1 |
|
低压配电柜产品基本配置详细说明
|
N0 |
配置名称 |
型号规格 |
备注 |
|
1 |
计量控制实训柜 |
配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。 |
|
|
2 |
进线控制实训柜 |
配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。 |
|
|
3 |
电容补偿实训柜 |
配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。 |
|
|
4 |
出线控制实训柜 |
配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。 |
|
|
5 |
联络柜 |
配置有隔离开关等，作为电能的分组控制。学生能自行连接控制线路。 |
|
|
6 |
安装调试 |
|
|
2.2.5实验内容：
1、低压一次回路图的测绘实训
2、低压二次回路图的测绘实训
3、计量柜的接线实训
4、进线柜的接线实训
5、电容补偿柜的接线实训
6、出线柜的接线实训
7、联络柜的接线实训
8、低压柜倒闸操作
2.2.6 低压柜由：计量柜、进线柜、补偿柜、出线柜、联络柜五个柜体组成。
2.2.6.1教学低压计量控制实训柜
1)、设备概述：
主要由三相有功电能表、三相无功电能表、接线铝排等组成，用于计量线路中有功功率与无功功率。
2）、技术参数：
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×800×2200mm
额定电流：250A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置: (每台本配置)
|
NO |
配置名称 |
型 号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
|
1 |
全钢制结构柜体 |
|
660×800×2200 |
台 |
1 |
|
|
2 |
三相四线有功电能表 |
DT862-4型 |
|
块 |
1 |
|
|
3 |
三相四线无功电能表 |
DX862-4型 |
|
块 |
1 |
|
|
4 |
电流互感器 |
|
|
套 |
3 |
|
2.2.6.2教学低压进线控制实训柜
1）、设备概述：
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。
2）、技术参数：
1、工作电源：三相五线 380V±5% 50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：800×600×2300mm
4、额定电流：250A
5、工作环境：温度0℃～50℃
6、相对湿度35～85% 海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置:(每台本配置)
|
NO |
配置名称 |
型号 |
规格 |
单位 |
数量 |
备注 |
|
1 |
全钢制结构柜体 |
|
600×800×2200 |
台 |
1 |
|
|
2 |
三相四线指针式电流表 |
正泰 |
|
套 |
3 |
|
|
3 |
三相四线指针式电压表 |
正泰 |
|
个 |
1 |
|
|
4 |
正泰万能转换开关 |
LW5D-16YH3/3 |
|
套 |
2 |
|
|
5 |
万能式断路器 |
DW15-200 |
|
个 |
1 |
|
|
6 |
电流互感器 |
|
|
套 |
4 |
|
|
7 |
控制箱 |
DK-10 |
|
个 |
1 |
|
|
8 |
分闸、合闸控制按钮 |
|
|
套 |
4 |
|
2.2.6.3教学电容补偿实训柜
1）、设备概述：
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
2）、技术参数：
1、工作电源：三相五线 380V±5% 50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：800×600×2300mm
4、额定电流：125A
5、工作环境：温度0℃～50℃
6、相对湿度35～85% 海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置: (每台本配置)
|
NO |
配置名称 |
型 号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
|
1 |
全钢制结构柜体 |
|
600×800×2200 |
台 |
1 |
|
|
2 |
电流互感器 |
LM2J1-0.5 |
|
套 |
3 |
|
|
3 |
交流接触器 |
CJ20-40 |
|
套 |
6 |
|
|
4 |
热过载继电器 |
JR36-63 |
|
套 |
6 |
|
|
5 |
有填料管式熔断器插座 |
RT14-32 |
|
套 |
6 |
|
|
6 |
正泰万能转换开关 |
LW-16 |
|
套 |
2 |
|
|
7 |
无功率自动补偿控制器 |
JKG2B-6 |
|
个 |
1 |
|
|
8 |
三相四线指针式电流表 |
正泰 |
|
套 |
3 |
|
|
9 |
三相四线指针式功率因数表 |
正泰 |
|
个 |
1 |
|
|
10 |
回路控制指示灯 |
|
|
套 |
12 |
|
|
11 |
电源线 |
|
|
m |
适量 |
|
2.2.6.4教学出线控制实训柜
1）、设备概述：
主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
2）、技术参数：
1、工作电源：三相五线 380V±5% 50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：860×600×2300mm
4、额定电流：250A
5、工作环境：温度0℃～50℃
6、相对湿度35～85% 海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置: (每台本配置)
|
NO |
配置名称 |
型 号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
|
1 |
全钢制结构柜体 |
|
600×800×2200 |
台 |
1 |
|
|
2 |
回路控制指示灯 |
|
|
套 |
4 |
|
|
3 |
三相四线指针式电流表 |
正泰 |
|
套 |
4 |
|
|
4 |
万能转换开关 |
LW-16 |
|
个 |
1 |
|
|
5 |
塑料外壳式断路器 |
DZ20J-100/3300 |
|
套 |
4 |
|
|
6 |
电流互感器 |
LMZ3-0.66 |
|
套 |
4 |
|
|
7 |
电源线 |
|
|
m |
适量 |
|

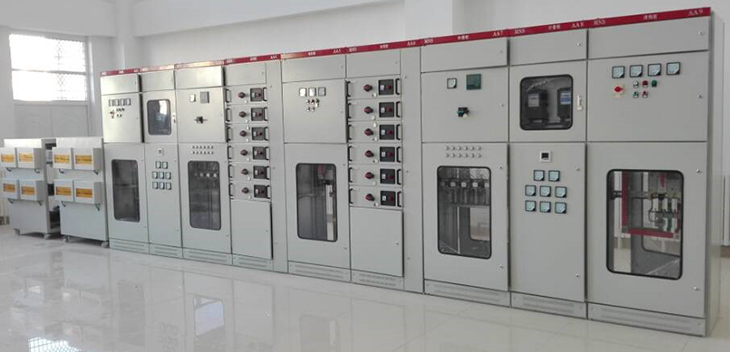

变电所实训装置低压柜
参考图片（以实际为准）
3、变电站监控软件（监控后台及故障设定系统）
1、概述
电力综合自动化监控系统支持基于多种通讯方式的分布式体系结构，采用对象化的设备描述方法，系统的描述由传统的面向远动的数据列表方式变为层次方式，对象层次可以任意嵌套，能够更直观更方便地反映电力系统的构成。
2、监控系统的主要功能模块
l 数据采集处理SCADA 模块
l 事件显示/打印/报警模块
l 图形画面历史报表显示打印模块
l 图形编辑器模块
l 数据库定义模块
l 报表编辑器模块
l 规约管理器模块
l 历史存档模块
3、监控系统的特点
1） 嵌入式实时库与商用库MS SQL Server 的无缝连接方式，以实时库为核心，实时数据的读写完全从内存获得，系统实时数据库是层次半关系型结构，满足计算机监控系统对实时性的要求，数据及进程可动态迁移，保证系统负载的动态平衡，提高了系统的可靠性，优化了系统性能。
2） 采用独特的网络事件驱动技术，在多种协议之上建立有用于网络消息传送的SoftBus信道，系统中各网络结点均可通过它传送和接收消息，从而扩充了Windows 事件驱动的技术，使系统在网络分布的形式下更好的遵守面向对象的设计思想，结构更加清晰。
3） 系统可根据不同的行政管理划分、地理位置信息、传输量及实时性要求，提供多种手段和方法构筑一个完善的分布式应用拓扑网络体系。
4） 采用组件对象模型的系统架构，其规范为IEC 61970 IEC 61968，其中IEC 61970为SCADA/EMS 组件架构标准基础是美国电科院的CCAPI IEC 61968 ，为 DMS/LMS 配网电能计量负荷管理的组件架构标准，它们均是CORBA 在电力系统自动化领域的实现。上述优点是提供统一的应用接入标准，提供统一信息交换通道，即过去的SOFTBUS 技术，提供统一命令操作接口，优化分布式系统的效率。
5） 在与厂站或远方其他客户服务族互联时，支持多种标准网络通信协议，如TCP/IP X.25 ATM PPP SLIP 等并提供防火墙Firewall 机制有效隔离广播风暴。
6） 软件开发是利用建立在ActiveX 基础上的32 位的软件编译平台，采用面向对象的设计思想，软件功能模块可重新组态，保证了系统的可扩展性及可维护性。
7） 具有多种类型的规约库，包括部颁POLLING CDT SC-1801 IEC 870-5-101(102 \ 103)规约等，可按透明半透明不透明方式进行规约转换或转发。
8） 系统具有远程维护系统调试软件更新故障排除等功能。
9） 基于SVG 图形标准的统一界面，SVG 图形标准被AUTOCAD IE 等支持各种ActiveX控件，能够将它嵌入到其它的应用中，可以通过Web 向Internet 发布界面，与应用系统无关，仅仅是工程画面操作界面的制作便于统一管理。
10）在采用双网结构时不单纯完成双机热备用的目的还增加了平衡网络负载的功能，在进行扰动数据传输时此功能能更好地保证系统的实时性。
11）提供一种功能强大直观的高级计算处理语言，它所计算处理的对象直接选自实时数据库，计算结果可带时标存入数据库，使用户能方便灵活地增加新功能，高级计算处理环境提供的语言主要包括加、减、乘、除、幂运算、三角函数、LOG 函数、逻辑运算、位操作、系统时钟条件判断、循环语句、自定义过程调用、返回语句、函数调用、数据库操作、用户定义变量等。
12）数据库能在线生成、修改和扩充，所有数据按名称访问，数据读写与数据处理对象绑定，与数据驻存地无关。
13）监控系统包含了变电站的一些高级应用软件模块：电压无功控制VQC 应用模块、故障录波显示分析应用模块、小电流接地选线应用模块、五防系统应用模块等各个应用模块。既可与监控系统一体化运行，也可自成系统单独运行。
14）具有网络拓扑分析和动态着色功能，动态着色是根据电网拓扑监视出的设备状态信息，以不同的颜色直观地显示出电力系统各个设备的电气状态。
4、主要功能
4.1、数据采集及处理功能
按电气间隔分布配置或集中配置综合测控终端完成开关量模拟量脉冲量等信息的采集及处理，并将处理后的信息上传。
4.2、控制操作功能
控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸操作，控制操作可由站级工作站实现，也可在各间隔层测控终端通过手动操作完成。
4.3、防误操作闭锁控制功能 防误操作闭锁控制功能防误操作闭锁控制功能 防误操作闭锁控制功能可以设计操作闭锁逻辑，达到防误操作。
4.4、报警及事件记录功能
将遥测越限、正常遥信变位、事故变位、SOE 、保护信息、遥控记录、操作记录等信息集中统一管理分类记录并处理。
4 .5、历史记录功能
负责定期地将处理后的数据保留入历史库以供趋势分析统计计算之用。
4.6、显示打印功能
支持多窗口分层显示各种接线图、地理图、系统图、曲线潮流图、事件列表、保护信息报表、三维棒图等，可人工自动或定时打印各种报表曲线事件等。
4.7、 操作票系统功能
能生成预演执行管理及打印操作票
4.8、保护设备管理功能
保护设备库管理、定值召唤及设置保护信息的处理等。
4.9、故障录波分析功能
对系统采集的扰动数据处理保存并进行波形显示故障分析打印等
4.10、 电压无功控制功能
按十五区图以手动或自动方式进行电压无功控制VQC
4.11 、小电流接地选线功能
发生小电流单相接地时系统自动报警并显示出接地的线路及相别
4.12、系统自诊断与自恢复功能
系统会不断的进行自我诊断，如发生错误，会自行修复
4.13、远动功能
可以实现数据的上传及远方控制
4.14 、远程监视和维护功能
利用Modem 实现远程监视及维护
4.15、 OPC服务器功能
可以作为OPC服务器使用，实现数据的无界限共享
5、主要技术指标
5.1、系统最大容量
l 遥测量2048 个
l 遥信量4096 个
l 遥控量256 个
l 遥调量128 个
l 电度量128 个
5.2、测控精度
5.2.1、模拟量测量准确度
l 交流电流电压量 0.2%
l 直流电流电压量 0.2%
l 功率电度量 0.5%
l 频率 0.02Hz
5.2.2 脉冲输入量
l 允许脉冲宽度 10ms
l 允许脉冲电平 30V
5.2.3 事故顺序记录
l 记录分辨率 2ms
5.2.4 遥控动作成功率
l 遥控动作成功率 100%
5.3有实时数据的画面整幅调出响应时间
l 画面调入 2s
l 数据刷新 1s(可设定)
5.4数据处理速度
l 从数据采集到主站显示 3s
l 遥调命令传输时间 2s(可设定)
l 遥控命令选择执行或撤销传输时间1s(可设定)
5.5数据通信
5.5.1 站内通信
l 以太网结构网络、ModBus-RTU
5.5.2远方转发
l 主备信道自动切换
l 速率300～64000 bps
5.6 历史数据存档
l 测量数据存档最小时间间隔为1Min 生存周期为2年
l 保护信息事件记录越限记录等生存周期为1年
5.7 系统可用率
l 系统可用率 99.98%
5.8 平均无故障时间
l 平均无故障时间(MTBF) 50000h
5.9 使用环境
l 环境温度 间隔层设备-20℃～+60℃
l 相对湿度 32%
6、实训考核PLC故障设定系统：
实训考核故障设定系统通过电力系统规约集成PLC于电力监控后台软件中，实训指导人员可通过中央电力监控系统（即中央控制台）自主、随意设定高、低压柜的二次回路故障点，可多达几十种故障节点，便于提高学生排查故障及对系统控制原理的理解和认知。
实训考核故障设定系统是教仪与工业设备的完美结合，方便教师随意、自主设定故障节点（且教师可通过故障设定列表清楚故障点设定的位置），由学生查出故障原因及故障线路；实训结束后教师可通过系统后台复位故障节点，方便下一批学生实训，也解决了以前工业设备实训过后无法恢复使用的缺点；从而减轻教师维护工业实训设备的工作量和增加工业设备的教学频率。
