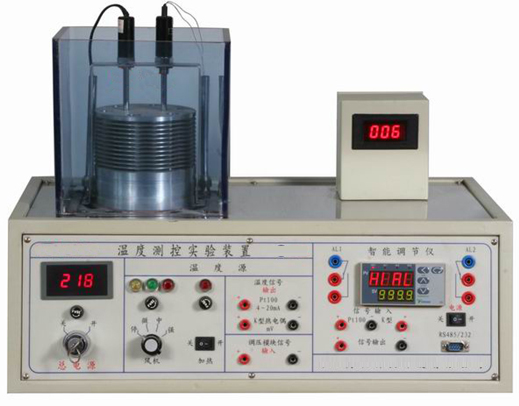

SB-GD03温度测控实验装置

一、概述

温度测控实验装置,实验温度范围0-100℃,可快速升温,快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。

提供温度检测:

Pt100(选用0-250℃),温度变送器(4-20mADC信号)。

②K型热电偶(输出mV级控制信号)。

工业水银温度计0-300℃

配有3LED温显表。

通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有安全保护,提供IEC标准信号及相关测试点供单片机接入进行编程实验。

温度测控实验装置,采用工业级传感器,IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。

二、基本配置

1、实验温度源:温度范围0250℃ 一只

2PT100温度传感器 二只

3PT100温度变送器 一只

4K型热电偶 一只

5、工业水银温度计(0-300℃)一只

6、可控硅调压模块 一只

7、智能工业调节仪 0.5级 一只

8、控制变压器 一只

9150轴流风机一只

10LED三位数字温度表 一只

11LED三位半数字电压表 一只

三、仪表参数

1、控制输出方式:可控硅触发输出,固态继电器输出,电压/电流输出;

2、设定/显示精度:+0.5% FS+1位数max。设定值与显示值匹配,无相对误差

3、比例范围:0.0%-100.0%(单位:0.1%

4、积分(复位)时间:0-9,999s(单位:1s

5、微分(比率)时间:1-250s(单位:1s

6、控制周期:1-250s(单位:1s

7、采样周期:1-250s(单位:1s

8、加热器功率:2Kw

三、技术指标

1)、供电电源:AC220V±10% 50HZ±5% 3A 有良好接地

2)、仪表输入输出信号符合IEC标准、带通讯功能485/232

3)、温度源,220VAC350W.最高温度250℃,常用设定宜0-200℃。设有过高温度保护。

4)、工业人工智能调节仪 精度0.5

5)、外形尺寸:实验控制箱尺寸:560mm(长)×320mm(宽)×400mm(高)

6)、重量:约15kg

四、实验内容

1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验

2、温度模拟标定方法实验

3Pt100温度特性实验(用万用表测Pt100电阻变化)

4K型热电偶特性测试实验(用万用表测K型热电偶毫伏输出)

5、温度仪表PID控制实验

6、温度上位机组态控制实验

7、研究分析不同PID参数值对控制系统的动态特性、静态特性性能影响与评价

8、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验
