电工接线实训装置,电工接线实操作台,电路维修实训设备 > 行业新闻 >维修电工实训考核设备

2021年10月6日

电工接线实训装置,电工接线实操作台,电路维修实训设备

电工接线实训装置,电工接线实操作台,电路维修实训设备

电工接线实训装置，电路维修实训装置，从一个初级电工到一个高级或技师的级别，需要不断学习，提升自己的技术水平，比如在接线方法要如何接线才能又快又好完成装配，有经验的电工会有很多潜移默化的工作技巧，比如连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。提高学生（职工）技能和知识，开发职工智慧潜能，激发职工创新欲望，增强职工市场竞争力，提升学生（企业）劳动绩效，实现企业又好又快发展。对学生（企业员工）培训，作为直接提高经营管理者能力水平和员工技能，为企业提供新的工作思路、知识、信息、技能，增长员工才干和敬业、创新精神的根本途径和极好方式，是最为重要的人力资源开发，是比物质资本投资更重要的人力资本投资。

一、电工接线实训设备组成
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、只需三相四线的交流电源即可投入使用。
3、配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
5、维修电工职业资格考评软件（要求正版软件、投标现场提供正版软件证书核查）
能进行维修电工职业资格模拟考试，题型有单选题，判断题，操作题，软件有记时打分的功能，有大量的模拟试题，针对某些新颖，灵活试题会相应的并提供专业级的解题思路。

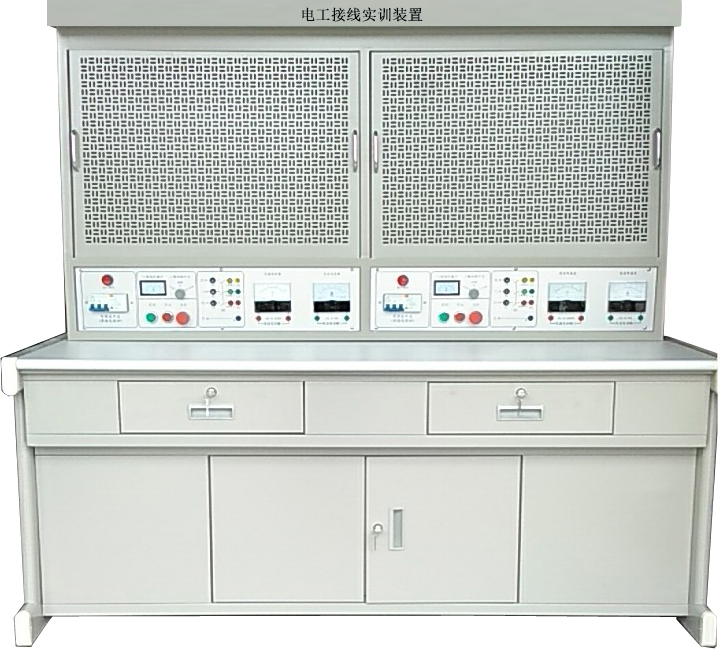

二、电工接线实训设备参考图片
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
四、配置要求
1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源，电压0-30V，*大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
五、电工接线实训设备不少于以下实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
