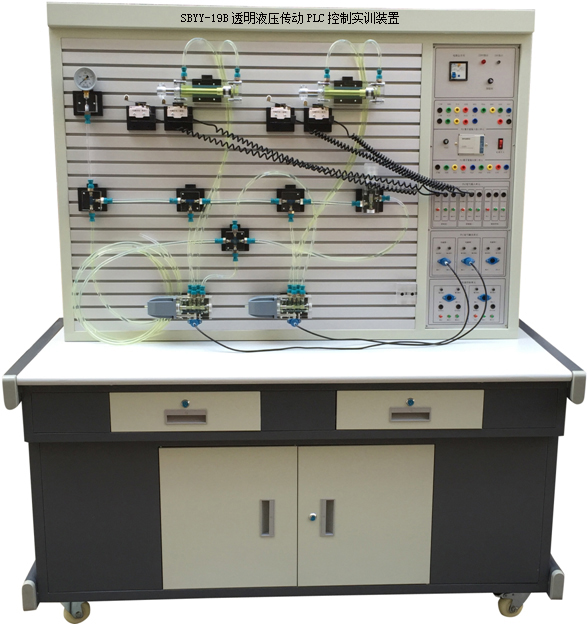

SBYY-19B透明液压PLC控制实训装置

随着教学水平的不断提高，对教学使用的仪器要求也越来越高。液压传动这一技术的教学就十分依赖一个好的教学设备，比如液压传动实训台。液压传动是利用液体压力能进行能量转换的传动方式。在机械上采用液压传动技术，可以简化机器的结构，减轻机器质量，减少材料消耗，降低制造成本，减轻劳动强度，提高工作效率和工作的可靠性，广泛应用于许多领域。而液压实验台台就是为了实现液压传动课程现代化教学而进行研究的科技成果。液压液压台，可以让学生在实验时直观、感性地进行对比并了解电、液各自具有的特点、特色、及优缺点等。培养学生的动手能力、设计能力、综合运用能力以及创新能力。那么该如何选择一个好的液压传动实训台来有效提高教学质量和效率呢？首先实训台的实验台需要具有坚固、高耐磨的特点，结构合理，一张实验桌可容纳多个学生进行液压综合实验，优化共享资源。简单来说就是操作面积大、操作方便、美观大方、坚固耐用。其次实训台的防漏装置要合理规范，如学生在实验过程中有油液溢出要保证不会污染实验台，保证实验过程的清洁干净。另外，售后服务也是很重要的一环。如果在操作过程中机器不小心出了什么故障，就需要有完善的售后服务制度来保障自身，这就需要厂商的信誉有足够的保障。 液压实验台是根据高等院校机电一体化教学大纲要求，在我公司专利产品透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见，采用了开放型综合实验台结构,经不断创新改进研制而成的，是目前液电控制最理想的实验室设备、广泛用于学校、部队、军事、院校、机械、汽车、船舶、医疗、航空、钢铁、化工、电力、石油、机械工程等各个领域。

一、液压实验台主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机（继电器输出方式）
4、液压实训油泵电机功率：250W 调速范围0－1700r/min
5、实训工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC220V 吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1800mm
二、主要特点
1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、配备全常用液压元件：每个液压元件均装有弹性插脚，可方便、随意地将液压元件安插在面板上（面板为"网板型"铁板冲压成型）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、液压基本实训的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。

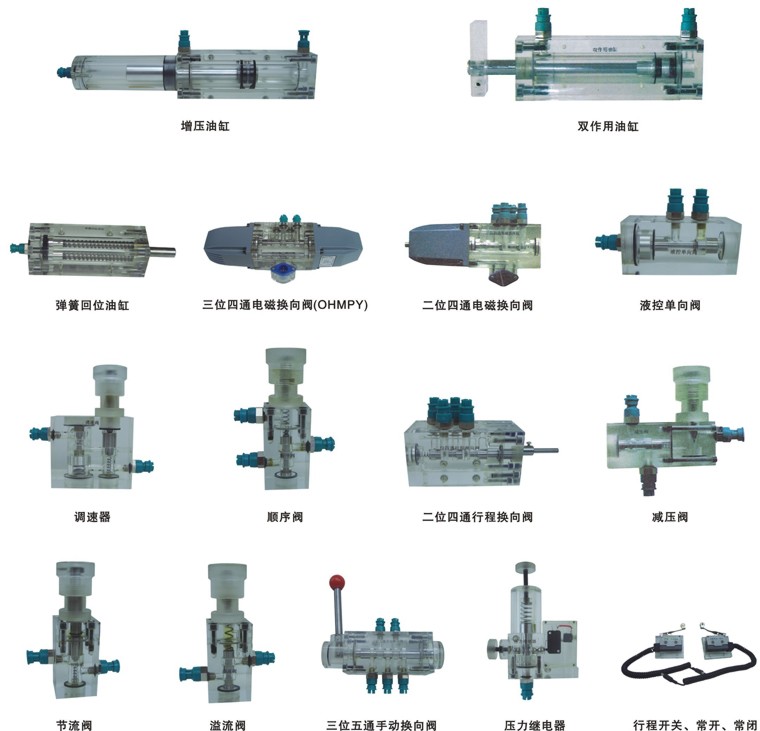

四、液压元件

五、液压PLC实验台配置清单
