2021年11月2日
SB-33D工业电气综合实训装置
一、工业电气综合实训装置概述
工业电气控制实训平台,工业电气综合实训装置,工业电气综合实训设备,工业电气综合实训台由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

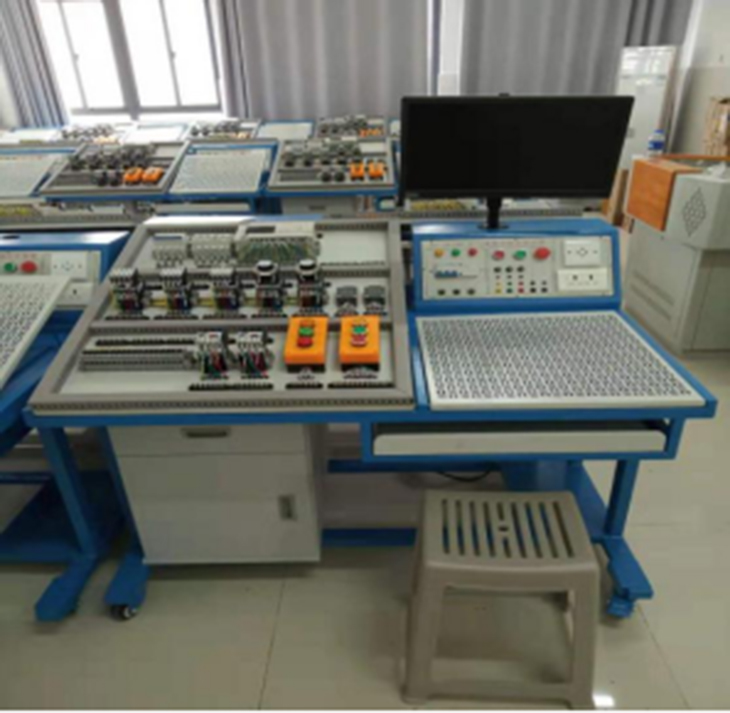

参考图片具体根据配置
二、工业电气综合实训设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
1)输入：三相AC
380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线
380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。
三、设备结构功能
设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、PLC主机配置
（1）西门子S7-200smart
CPU SR40数字量24点输入/16点输出，1
个以太网通信端口, 1个485接口；EM
AM06模拟量模块4路输入/2路输出，配套编程电缆。
变频器实训组件：配置西门子V20变频器:初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器调速技术及PLC综合控制技术。
五、设备可完成的典型实训项目举例
1.
电动机点动与连续转动电路连接实训；
2.
按钮联锁的电动机正、反转电路连接实训；
3.
接触器联锁的电动机正、反转电路连接实训；
4.
接触器和按钮双重联锁的电动机正、反转电路连接实训；
5.
两地控制的电动机控制电路的安装；
6.
电动机定子绕组串联电阻启动控制电路连接实训；
7.
按钮切换的Y－△启动控制电路的连接实训；
8.
电动机半波整流能耗制动控制电路连接实训；
9.
电动机全波整流能耗制动控制电路连接实训；
10.
电动机反接制动控制电路连接实训；
11.
电动机顺序启动控制电路连接实训；
12.
电动机定时运转控制电路连接实训；
13. PLC控制的三相异步电动机正反转控制
14. PLC控制的三相异步电动机Y-△启动控制
15. PLC控制的三相异步电动机降压启动控制
16. PLC控制的三相异步电动机能耗制动控制
17.
变频器功能参数设置与操作
18.
变频器报警与保护功能
19.
多段速度选择变频调速
20.
外部端子点动控制
21.
控制电机正反转运动控制
22.
控制电机运行时间操作
23.
瞬间停电变频器参数设定
24.
外部电压变频调速
25.
外部电流变频调速
26.
三相异步电动机的变频开环调速
27. PLC控制变频器调速
|
