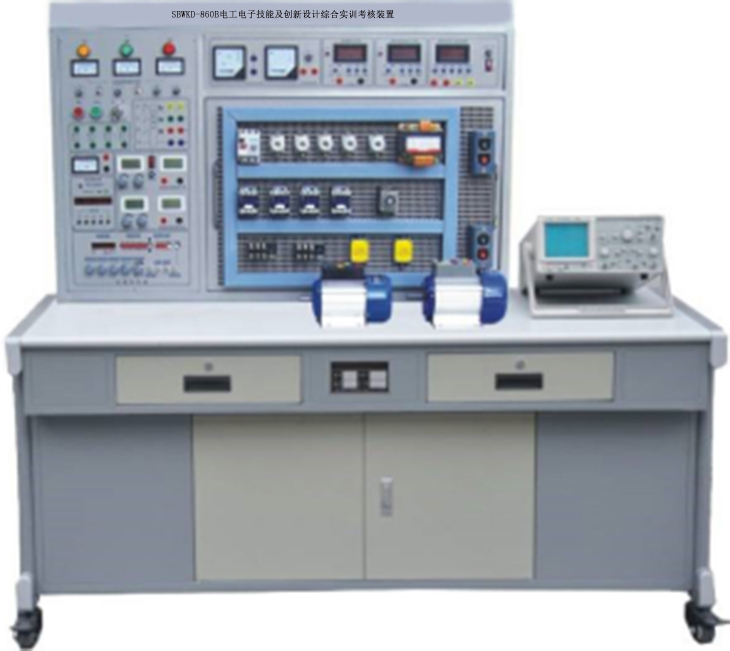

SBWKD-860B电工电子技能及创新设计综合实训考核装置
一、产品特点：
电工电子技能及创新设计综合实训考核装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分采用网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理、牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全保护措施，确保设备和操作者人身安全，非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定。
电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线，故障分析与处理，可达到劳动及社会保障职业技能鉴定中级以上水平。电子技能实训改革传统实验室实训教学模式，通过基本操作技能和三十几类实用新型电路的制作、调试，使学生掌握电子产品制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（配备三十几套特制实训电路板和相应电路元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。实训台上增加了电子创新设计透明模块与九孔万能电路插板，可开展电子创新项目实训，实训项目丰富。
一个实训室参考标准配备1台教师台（实训演示兼分别遥控学生工作电源），12台/24座学生台，用户可根据学生人数酌情增减学生台。整个实训考核室豪华、气魄，标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
5、+5V直流稳压电源1路，输出电流500mA。
6、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
7、智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
8、直流数显电压表一只，采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。
9、直流数显毫安表一只，采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
10、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
11、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
12、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
13、单、三相插座：为外部仪器提供工作电源。
14、单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。
15、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、整个实训室构成与配备（以参考标准：1台教师台，12台学生台即25座为例）
1、学生实训操作桌12张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。
2、学生实训台：共12台，每张学生实训考核操作桌上配置1台。
3、教师台1台：由实训操作桌、实训演示屏、学生用电集成遥控等组成，即可作实训演示又能分别控制学生实训考核台的电源。
4、器材配备（以参考标准：1台教师台，12台学生台即25座为例）：
|
序号 |
名 称 |
每台数量 |
全室数量 |
单位 |
备 注 |
|
1 |
实训台 |
1 |
13 |
台 |
|
|
2 |
实训桌 |
1 |
13 |
张 |
|
|
3 |
学生凳 |
2 |
26 |
张 |
|
|
4 |
仿真软件 |
1 |
13 |
套 |
附一 |
|
5 |
开放实验室信息管理系统 |
|
1 |
套 |
附二 |
|
A：电工部分： |
|||||
|
1 |
人体复苏模型 |
|
1 |
个 |
教师急救演示 |
|
2 |
灭火器 |
|
1 |
只 |
教师演示 |
|
3 |
直流电机 |
|
1 |
台 |
100W，教师拆装演示 |
|
4 |
手枪钻 |
1 |
13 |
把 |
|
|
5 |
表笔、扳手、尖嘴钳、钢丝钳、剥线钳、镊子等电工工具 |
1 |
13 |
套 |
|
|
6 |
电烙铁及烙铁架 |
1 |
25 |
套 |
|
|
7 |
指针万用表MF-50 |
1 |
13 |
只 |
|
|
8 |
数字万用表890B+ |
1 |
13 |
只 |
|
|
9 |
单相电度表 |
1 |
13 |
只 |
|
|
10 |
三相电度表 |
1 |
13 |
只 |
|
|
11 |
电流互感器 |
3 |
69 |
只 |
|
|
12 |
兆欧表 |
1 |
13 |
只 |
|
|
13 |
钳形电流表 |
1 |
13 |
只 |
|
|
14 |
转速表 |
|
1 |
只 |
教师台用 |
|
15 |
变压器绕线机 |
|
2 |
只 |
分组训练 |
|
16 |
保险盒 |
3 |
69 |
只 |
|
|
17 |
熔断器 |
6 |
78 |
只 |
|
|
18 |
拉线开关、园插座、平灯头 |
各2 |
各2*13 |
只 |
|
|
19 |
20W日光灯 |
1 |
13 |
套 |
|
|
20 |
换相开关 |
1 |
13 |
只 |
|
|
21 |
电阻、变压器组件 |
1 |
13 |
套 |
|
|
22 |
三相电动机拆装拉具 |
|
3 |
套 |
|
|
23 |
钢剧架 |
1 |
13 |
把 |
|
|
24 |
单相电动机 |
1 |
13 |
台 |
|
|
25 |
三相电动机180W |
2 |
26 |
台 |
|
|
26 |
交流接触器 |
4 |
42 |
只 |
|
|
27 |
组合开关 |
1 |
13 |
只 |
|
|
28 |
3H铁索按钮 |
1 |
13 |
只 |
|
|
29 |
热继电器 |
2 |
13 |
只 |
|
|
30 |
时间继电器 |
1 |
13 |
只 |
|
|
31 |
50W变压器 |
1 |
13 |
只 |
|
|
32 |
单刀开关 |
1 |
13 |
只 |
|
|
33 |
三相闸刀 |
1 |
13 |
只 |
|
|
34 |
信号灯 |
1 |
13 |
只 |
|
|
35 |
变压器绕线桌 |
|
1 |
张 |
分组训练 |
|
36 |
台钻 |
|
1 |
台 |
|
|
37 |
走线槽 |
2 |
26 |
米 |
|
|
38 |
双门立柜 |
|
2 |
个 |
|
|
39 |
学生凳 |
|
25 |
张 |
|
|
B：电子部分： |
|||||
|
1 |
敷铜板（PCB）制作 |
1 |
13 |
片 |
|
|
2 |
通用焊接电路板（焊接训练）及组件 |
1 |
13 |
套 |
|
|
3 |
电子技能实训考核组件（包括特制线路板及相应元器件） |
23 |
299 |
套 |
见表一 |
|
4 |
实训万能九孔电路板挂箱（35*60CM） |
1 |
13 |
套 |
电路板由进口ABS注塑而成，表面均布有九孔成一组相互联通的插孔单元组成，九孔万能电路插板底部装有一次性压铸而成的九孔铜片，与九孔板表面九孔一组单元相对应。元件盒在其上任意拼插成实验电路，动手动脑能力强，开发、扩展新型实验项目便捷。 |
|
5 |
电子创新设计透明电子技术实训模块 |
1 |
13 |
套 |
盒体透明直观，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便，元件盒插脚由螺帽固定可拆卸，维修方便。见表二 |
表一：实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
|
序号 |
名 称 |
实 训 目 的 |
|
1 |
三端稳压电源 |
掌握三端稳压模块的接线方法及应用； |
|
2 |
串联型直流稳压电源 |
掌握串联型直流稳压器的调试方法； |
|
3 |
低频信号电压放大器 |
掌握放大器的工作原理、装配焊接工艺、调试方法； |
|
4 |
具有负反馈信号放大器电路 |
掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法； |
|
5 |
文氏桥振荡器的焊接与制作 |
掌握运放741工作特点及文氏振荡器的工作原理； |
|
6 |
电池电压监视电路 |
熟悉应用广泛的电压监视器的工作原理及制作方法； |
|
7 |
电子催眠器 |
掌握单结管的工作原理及应用； |
|
8 |
模拟“知了”电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
|
9 |
实用声控、光控节电照明灯电路 |
掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、 调试技能和综合训练； |
|
10 |
语音报警喇叭 |
掌握门锁防盗报警器电路的工作原理； |
|
11 |
逻辑测试器 |
了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理； |
|
12 |
正负脉冲信号 |
掌握正负脉冲的工作原理及集成的功能特性； |
|
13 |
智力竞赛抢答器 |
了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理， 进一步熟悉子电路的装配、调试、检修方法； |
|
14 |
水位报警器 |
熟悉数字集成与非门电路的应用，掌握电路的工作原理； |
|
15 |
迷你闪光彩灯 |
熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺； |
|
16 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理； |
|
17 |
实用模拟自然风控制器 |
掌握NE555和晶闸管构成的模拟自然风控制器工作原理， 进一步熟悉电子电路的装配、调试、检测方法； |
|
18 |
台灯调光器 |
了解晶闸管和单结晶闸管的特性与应用， 掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理； |
|
19 |
实用CMOS触摸锁钥 |
了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理； |
|
20 |
自动充电器 |
掌握变压器、继电器在电路中的运用，及该电路的工作原理； |
|
21 |
分立AM收音机 |
六管超外差便携式，掌握收音机的工作原理及调试方法； |
|
22 |
集成FM收音机 |
SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
|
23 |
数字万用表 |
三位半显示，可测电压、电流、电阻、晶体管； |
表二：电子创新透明模块清单
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
4Ω/2W |
1 |
装透明元件盒内 |
|
电 阻 |
5.1Ω/2W |
2 |
装透明元件盒内 |
|
电 阻 |
8Ω/2W |
1 |
装透明元件盒内 |
|
电 阻 |
10Ω/2W |
1 |
装透明元件盒内 |
|
电 阻 |
16Ω/2W |
1 |
装透明元件盒内 |
|
电 阻 |
20Ω/2W |
1 |
装透明元件盒内 |
|
电 阻 |
30Ω/2W |
1 |
装透明元件盒内 |
|
电 阻 |
51Ω/1W |
2 |
装透明元件盒内 |
|
电 阻 |
75Ω/1W |
1 |
装透明元件盒内 |
|
电 阻 |
100Ω/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
120Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
150Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
200Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
240Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
300Ω/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
330Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
470Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
510Ω/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
620Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
650Ω/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
1K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
1.5K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
2K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
2.4K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
2.7K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
3K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
3.3K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
3.9K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
4.3K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
4.7K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
5.1K/0。25W |
3 |
装透明元件盒内 |
|
电 阻 |
6.8K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
7.5K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
9.1K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
10K/0。25W |
5 |
装透明元件盒内 |
|
电 阻 |
13K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
15K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
20K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
30K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
36K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
39K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
47K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
51K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
68K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
100K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
150K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
200K/0。25W |
2 |
装透明元件盒内 |
|
电 阻 |
300K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
470K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
510K/0。25W |
1 |
装透明元件盒内 |
|
电 阻 |
1M/0。25W |
1 |
装透明元件盒内 |
|
电 位 器 |
470Ω/0。5W |
1 |
装透明元件盒内 |
|
电 位 器 |
1K/0。5W |
2 |
装透明元件盒内 |
|
电 位 器 |
4.7K/0。5W |
1 |
装透明元件盒内 |
|
电 位 器 |
10K/0。5W |
1 |
装透明元件盒内 |
|
电 位 器 |
47K/0。5W |
1 |
装透明元件盒内 |
|
电 位 器 |
100K/0。5W |
1 |
装透明元件盒内 |
|
电 位 器 |
470K/0。5W |
2 |
装透明元件盒内 |
|
电 位 器 |
1M/0。5W |
1 |
装透明元件盒内 |
|
电 解 电 容 |
0.1UF/16V |
1 |
装透明元件盒内 |
|
电 解 电 容 |
4.7UF/16V |
1 |
装透明元件盒内 |
|
电 解 电 容 |
10UF/16V |
3 |
装透明元件盒内 |
|
电 解 电 容 |
33UF/16V |
1 |
装透明元件盒内 |
|
电 解 电 容 |
47UF/25V |
2 |
装透明元件盒内 |
|
电 解 电 容 |
100UF/ |
3 |
装透明元件盒内 |
|
电 解 电 容 |
220UF/35V |
1 |
装透明元件盒内 |
|
电 解 电 容 |
470UF/35V |
1 |
装透明元件盒内 |
|
瓷 片 电 容 |
300P/63V |
1 |
装透明元件盒内 |
|
瓷 片 电 容 |
1000P/63V |
2 |
装透明元件盒内 |
|
瓷 片 电 容 |
4700P/63V |
1 |
装透明元件盒内 |
|
瓷 片 电 容 |
0.01UF/63V |
3 |
装透明元件盒内 |
|
瓷 片 电 容 |
0.1UF/63V |
2 |
装透明元件盒内 |
|
瓷 片 电 容 |
0.47UF/63V |
1 |
装透明元件盒内 |
|
瓷 片 电 容 |
1UF/250V |
1 |
装透明元件盒内 |
|
瓷 片 电 容 |
2UF/250V |
1 |
装透明元件盒内 |
|
音频输入变压器 |
|
1 |
装透明元件盒内 |
|
音频输出变压器 |
|
1 |
装透明元件盒内 |
|
变 压 器 |
220/6V.6V.24V/8W |
1 |
装透明元件盒内 |
|
电 感 |
8Ω |
1 |
装透明元件盒内 |
|
电 感 |
390UH |
1 |
装透明元件盒内 |
|
二 极 管 |
4007 |
4 |
装透明元件盒内 |
|
二 极 管 |
2AP9 |
1 |
装透明元件盒内 |
|
发 光 二 极 管 |
|
2 |
装透明元件盒内 |
|
稳 压 二 极 管 |
2CW54 |
2 |
装透明元件盒内 |
|
稳 压 二 极 管 |
2CW76 |
1 |
装透明元件盒内 |
|
光 敏 二 极 管 |
|
1 |
装透明元件盒内 |
|
晶 振 |
10M |
1 |
装透明元件盒内 |
|
场 效 应 管 |
3DJ6 |
1 |
装透明元件盒内 |
|
单 结 管 |
BT33 |
1 |
装透明元件盒内 |
|
晶 闸 管 |
KP1 |
1 |
装透明元件盒内 |
|
三 极 管 |
3DG6 |
2 |
装透明元件盒内 |
|
三 极 管 |
3DG12 |
2 |
装透明元件盒内 |
|
三 极 管 |
3AX31 |
1 |
装透明元件盒内 |
|
三 极 管 |
3DA1 |
1 |
装透明元件盒内 |
|
三 端 稳 压 |
7805 |
1 |
装透明元件盒内 |
|
指示灯(信号灯) |
12V |
1 |
装透明元件盒内 |
|
开 关 |
|
2 |
装透明元件盒内 |
|
喇 叭 |
8Ω/0.2W |
1 |
装透明元件盒内 |
|
继 电 器 |
6V |
1 |
装透明元件盒内 |
|
直流电表 |
±100UA |
1 |
装透明元件盒内 |
|
直流表 |
1000UA |
1 |
装透明元件盒内 |
|
直流电 表 |
10MA |
1 |
装透明元件盒内 |
|
电平开关和逻辑电平指示 |
16位 |
1 |
装透明元件盒内 |
|
集 成 座 |
14脚 |
4 |
装透明元件盒内 |
|
集 成 座 |
16脚 |
2 |
装透明元件盒内 |
|
集 成 座 |
20脚 |
1 |
装透明元件盒内 |
|
集 成 座 |
28脚 |
1 |
装透明元件盒内 |
|
集 成 运 放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
数模转换器 |
DAC0832 |
1 |
|
|
模数转换器 |
ADC0809 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL三输入与门 |
74LS11 |
2 |
|
|
TTL四输入与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
TTL触发器 |
74LS74 |
2 |
|
|
TTL异或门 |
74LS86 |
1 |
|
|
JK触发器 |
74LS112 |
1 |
|
|
缓 冲 器 |
74LS125 |
1 |
|
|
译 码 器 |
74LS138 |
2 |
|
|
数据选择器 |
74LS153 |
1 |
|
|
计 数 器 |
74LS160 |
2 |
|
|
计 数 器 |
74LS161 |
1 |
|
|
D触发器 |
74LS175 |
1 |
|
|
加减计数器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
计 数 器 |
74LS196 |
3 |
|
|
CMOS与非门 |
CD4011 |
1 |
|
六、参考实训考核项目：
A：电工技能部分：
1．低压验电笔的使用
2．灭火器的操作方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌握
4．常用工具的使用与识别
5．常用导线的连接和绝缘的恢复
6．电烙铁的拆装与焊接技能训练
7．电工识图训练
8．电工布线工艺
9．日光灯电路的按装接线
10．单相电度表直接接线电路安装
11．单相电度表经电流互感器的接线电路安装
12．配电板安装
13．室内配线
14．室内照明电路安装
15．万用表转换开关的使用和读数
16．交流电压的测量
17．直流电压、直流电流的测量
18．电流表、电压表的安装
19．电阻的测量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的测量
22．三相四线有功电度表的安装接线
23．三相四线有功电度表经电流互感器的安装与接线
24．常用开关继电器拆装25．交流接触器的拆卸与组装
26．常用启动器的结构观察与检测
27．小型变压器的制作
28．小型变压器故障检查与排除
29．三相鼠笼式电动机的拆装与测试
30．三相鼠笼式异步电动机运行巡视
31．三相鼠笼式异步电动机的定期检修
32．三相鼠笼式电动机故障分析
33．定子绕组局部故障的排除
34．单相电容式电动机绕组的拆装
35．单相电容式电动机故障与排除
36．手动正转控制线路的安装与检修训练
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载保护的正转控制
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模拟安装
47．直流电动机的拆装训练（教师演示）
48．直流电动机的检修训练（教师演示）
B：电子技能部分：
1．常用仪器仪表的使用
2．常用电子元器件的识别与检测
3．电烙铁拆装与电子锡焊技能训练
4．印刷线路板的制作
5．三端集成稳压直流电源的制作
6．串联型直流稳压电源的制作
7．低频信号电压放大器的装配与测试
8．具有负反馈信号放大器电路的制作与测试
9．文式桥振荡器的焊接与调试
10．电池电压监视电路的制作与测试
11．电子催眠器电路的制作
12．模拟“知了”电子电路的制作实训
13．实用声控、光控节电照明灯的制作与实训
16．语音报警喇叭的制作与实训
17．逻辑测试器的制作与测试
18．正负脉冲信号的制作与测试
19．智力竞赛抢答器的制作
20．水位报警器电路的制作
21．迷你闪光彩灯的制作
22．光控音乐门铃
23．实用模拟自然风控制器的制作
24．台灯调光电路
25．实用CMOS触摸锁钥电路
26．自动充电器的制作
27．半导体收音机的组装与调试
C：电子创新设计实训（用透明创新模块完成）
(1)模拟部分
1．二极管的正、反相特性
2．晶体三极管的输入、输出特性
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反馈对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用 (多种模拟运算电路)
10．集成运算放大器非线性应用（多种波形发生器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
l．电压负反馈偏置电路
2．分压式电流负反馈偏置电路
3．用二极管稳定工作点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入保护措施
29．同相输入保护措施
30．电源极性错接的保护
31．RC高通电路
32．利用三极管来保护器件
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
36．模拟二阶微分方程电路
37．基本对数运算电路
38．实用微分电路
39．反对数放大基本电路
40．简单的过零比较电路
41．利用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简单的二阶RC滤波电路
47．典型二阶RC有源低通滤波电路
48．典型二阶高通有源滤波电路
49．基本带通滤波电路
50．典型带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调整管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器一一趣味性实验一
68．电子门铃电路一一趣味性实验二
69．电子报警电路一一趣味性实验三
(2)数字部分
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
