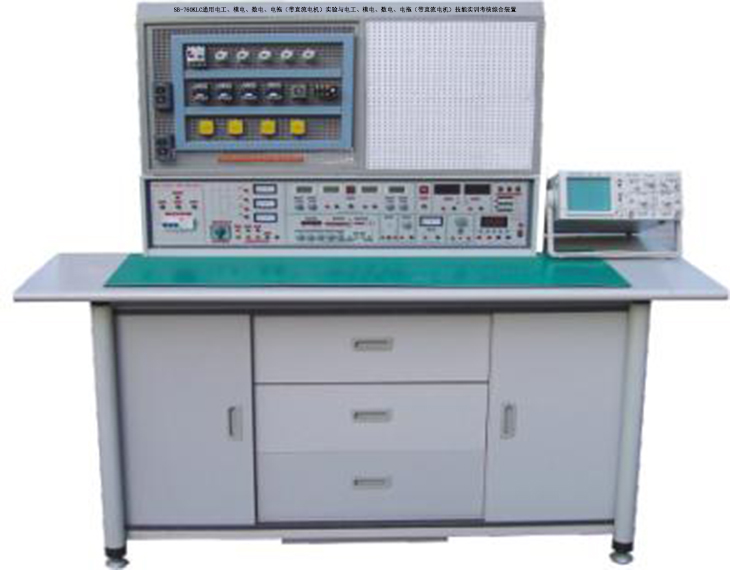

SB-760KLC通用电工、模电、数电、电拖（带直流电机）实验与电工、模电、数电、电拖（带直流电机）技能实训考核综合装置

一、概述：

电工、模电、数电、电拖（带直流电机）实验与电工、模电、数电、电拖（带直流电机）技能实训考核综合装置是电工、模电、数电、电拖实验与技能实训考核有机的结合，做到资源共享一室多用，减少实验实训指导教师人员和基建投入，经济效益显著。与SBKL-745KL系列产品相比，在实验台技术，实验内容深度与广度做了较大的改进。实验项目包括电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。实验部分采用德国职业教育先进的实验方法：利用九孔通用万能实验板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。

模电、数电技能实训改革传统实验实训教学模式，通过基本操作技能和三十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置三十几套特制实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。

电工、电拖技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品。

二、特点：

1、即能完成电工、模电、数电、电拖实验又能进行电工、模电、数电、电拖实训考核，大大节省实验用房，节省管理人员，经济效益显著。

2、实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便，可重复使用。元件盒在九孔万能实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用，快速掌握。数电部分实验配备通用集成插座，增加集成就能扩展实验，实验扩展性强。

3、实训部分在网孔板上完成，操作方便、灵活，更换器件便捷，接近工业现场，易扩展实训功能或开展新实训项目。

4、实验实训项目丰富，装置功能齐全。

5、设有电压型电流型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。

6、参考标准为一室12台学生台，1台教师台，用户可根据学生人数酌情增减，教师台即能演示又能分别控制学生台的工作电源。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1KVA 4、重量：200Kg

四、功能构成

1、电源及参数：

1.1输入电源：由启动、停止按钮控制三相四线电源输入，输入时指示灯亮。

1.2电源输出：有嵌入式保险盒，三相漏电开关，过载、短路软截止保护装置，三级保护功能。

A组：单、三相可调交流电源，提供0－430V连续可调的交流电源，同时可得到0-250V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只交流电压表，指示调压输出电压）

B组：低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。

C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。

D组：双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

E组：单相交流市电输出，由万能插板供用户设备使用。

2、安全保护：设有电压型和电流型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，确保操作者和设备安全。

3、函数信号发生器

3.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.

3.2频率范围：由0.1Hz到2MHz，分七个频率档级。

3.3正弦波失真度：10-30Hz<3%　30Hz-100KHz≤1%

3.4方波响应：前沿/后沿≤100nS（开路）

3.5最大输出幅度(开路)：f＜1MH 幅度≤15VP-P；1M＜f≤2MHz 幅度≤11Vp-p

3.6直流偏置(开路)：±l0V

3.7输出阻抗Z：ZO=50Ω±5Ω

3.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。

3.9压控振荡(VCF)：加外加直流电压0-±5V变化时，对应的频率变化大于l00:1。

3.10输出衰减：20dB　40dB　60dB

4、频率计数器：

4.1测频范围：lHz～l00MHz。

4.2闸门时间：0.01S、0.1S、1S、10S

4.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。

5、单次脉冲：每次可输出一对正负脉冲。

6、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。

7、七段译码器：6组七段译码器及对应译码显示数码管。

8、智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储15组测量数据，供随时查阅。

9、真有效值智能交流电流表一只

由单片机主控测试电路构成全数显和全测程交流电流表一只，通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20-20KHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。同时能对数据进行存储、查询、修改（共15组，掉电保存）。

10、智能型直流数字电流表一只

采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

五、全室构成与配备（以参考标准：1台教师台，12台学生台为例）

1、实验实训屏12个，每台学生台配备1台，材质为铁质双层亚光喷塑，左边为网孔板，右边为九孔万能实验板。下部为电源、信号及控制单元。

2、操作桌：铝木结构，桌面为防火、防水、耐磨高密度板。共12张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部为元件储存柜，放置元器件。

3、教师台1台：由实验实训演示屏、桌、学生电源集成控制器组成，即可作实验实训讲解演示又能分别控制学生台的工作电源以提高安全系数。

4、器材配备（以参考标准：1台教师台，12台学生台即25座为例）：

序号	名称	每台数量	全室数量	单位	备注
1	人体复苏模型		1	个	教师演示
2	灭火器		1	只	教师演示
3	直流电机		1	台	100W，教师拆装演示
4	手枪钻	1	13	把
5	表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具	1	13	套
6	电烙铁及烙铁架	1	25	套
7	指针万用表MF-50	1	13	只
8	数字万用表890B⁺	1	13	只
9	单相电度表	1	13	只
10	三相电度表	1	13	只
11	电流互感器	3	3*13	只
12	兆欧表	1	13	只
13	钳形电流表	1	13	只
14	转速表		1	只	教师台用
15	变压器绕线机		2	只	分组训练
16	保险盒	3	3*13	只
17	熔断器	6	6*13	只
18	拉线开关、园插座、平灯头	各2	2*13	只
19	20W日光灯	1	13	套
20	换相开关	1	13	只
21	电阻、变压器组件	1	13	套
22	三相电动机拆装拉具		3	套
23	钢锯架	1	13	把
24	单相电动机	1	13	台
25	三相电动机180W	2	2*13	台
26	交流接触器	4	4*13	只
27	组合开关	1	13	只
28	3H铁壳按钮	1	13	只
29	热继电器	2	2*13	只
30	时间继电器	1	13	只
31	50W变压器	1	13	只
32	单刀开关	1	13	只
33	三相闸刀	1	13	只
34	信号灯	3	3*13	只
35	敷铜板（PCB）制作	1	13	片
36	通用焊接电路板（焊接训练）及组件	1	13	套
37	电子技能实训考核组件（包括特制线路板及相应元器件）	30	30*13	套
38	电流插座	3	3*13	只
39	交流电表	4	4*13	只
40	电工模电数电实验所需电阻、电位器、电感、电容、变压器、条形磁铁、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示传感器件等元件	1	13	套	元件已装在透明单元盒内，集成座通用，可任意扩展数字电路实验。
41	变压器绕线桌		1	张
42	走线槽	2	2*13	米	分组训练
43	双门立柜		2	个
44	学生凳		25	张
