SBJX-106型《台虎钳》实测绘图组合训练装置（综合训练型）
一、产品特点
1、项目实际化：以铝制小型台虎钳为训练对象；
2、功能系统化：台虎钳拆装、零件测量、装配图绘制和零件图绘制四位一体的训练模
式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；

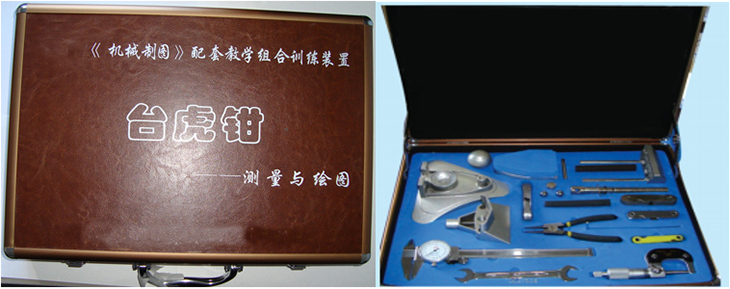

5、管理便利化：台虎钳、组装与测量工具及指导书均放在一个精制的箱子里，管理十
分方便。
二、产品参数
|
《台虎钳》实测绘图训练组合装置 |
|||
|
项 目 |
参 数 |
项 目 |
参 数 |
|
外形尺寸 |
40×30×7cm |
重 量 |
3(kg) |
|
精密测量 工具 |
带表游标卡尺、外径千分尺、螺纹样板、圆弧样板 |
专用组装 工具 |
外六角扳手、内六角扳手、外卡钳、螺丝刀等 |
|
测绘部件 |
精制小型台虎钳（一台） 1、台虎钳尺寸：148.5X146X152（mm）； 2、钳口最大移动尺寸：50mm； 3、螺距：L=1.25mm； 4、精度等级：7(GB10095-2018) |
教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、 3、台虎钳模拟组装视频。 4、台虎钳实物组装视频（含）现场演示 1）台虎钳工作原理（配音 字幕） 2）台虎钳结构组成（配音 字幕） 3）台虎钳拆卸过程（配音 字幕） 4）台虎钳零件草图绘制（配音 字 5）台虎钳零件草图尺寸标注（配音 字幕） 6）台虎钳装配过程（配音 字幕） 5、模拟仿真微课教学训练系统软件。 |
|
类 型 |
便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里) |
外观颜色 |
综色 |
|
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
三、产品功能
|
训练模式 |
训练内容 |
|
1、台虎钳组装训练； 2、台虎钳零件尺寸测量训练； 3、台虎钳装配图绘制训练； 4、台虎钳零件图绘制训练。 |
训练一台虎钳组装训练 训练二台虎钳零件尺寸测绘 训练三台虎钳标准零件确定训 练四台虎钳装配图绘制 训练五台虎钳零件图绘制 训练六台虎钳图纸文件整理 |
