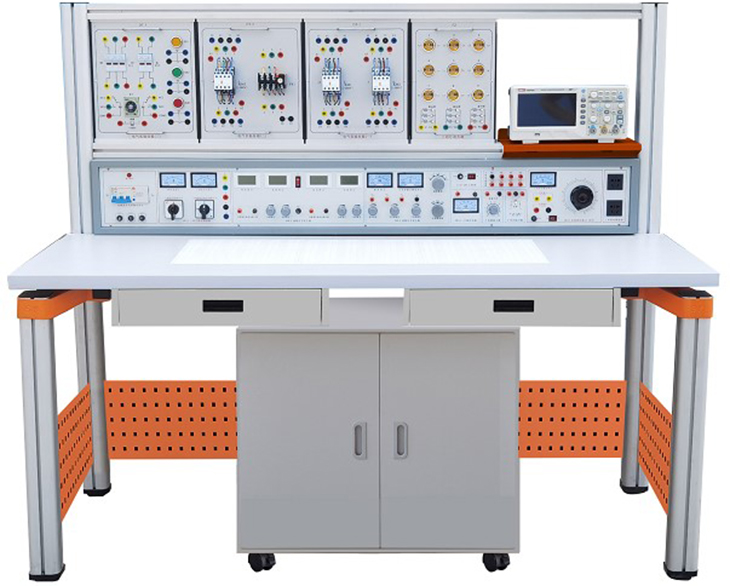

SBDGH-03A型电工实验台
一、产品的特点：
电工实验台,电工技术综合实验装置,通过实验教学,使学生掌握电工技术方面的基本知识与技能,培养学生实际操作能力和应用技能、培养学生分析和解决问题的基本能力，为后续专业课程打好基础。电工实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、电工实验设备技术指标
1.工作电源：三相五线 AC 380V±10% 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600×700×1500㎜
4.整机功耗：≤1.0KW
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、装置主机构成：
装置由主机箱、实验桌（装有九孔万能插件板）、电气控制实验挂箱，实验挂箱支架、移动矮柜、示波器架、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构；电气控制实验挂箱及各实验模块可根据实验需求自由组合实验。
（一）主机箱：实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板右边配有多组外部仪器交流工作电源插座。
1、输入工作电源：三相五线AC 3800V±10% 50Hz。
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10-2 负载稳定度：<10-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：2组220V电压输出插座，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、功率输出函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ
7、漏电保护：漏电动作电流≤30mA
（三）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材横梁，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。
（四）透明元件创新模块：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
（五）电气实验挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
电气实验挂箱一：交流接触器2只
电气实验挂箱二：交流接触器1只、热继电器1只
电气实验挂箱三：时间继电器1只，按钮红、黃、绿
灯座负载挂箱：9只灯座及相应控制开关，灯泡用户自备
（六）三相交电机一台：380V/180W，铝质外壳。
（七）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
五、实验项目：
1．电工测量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．电源的外特性
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验征楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验征
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实验
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件
17．交流电路参数的测量
18．正弦交流电路中RLC元件的特性
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星、三角接法
23．三相电路及功率的测量
24．R-C选频网络的研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机接触器点动正转控制线路
30．三相电动机具有自锁的正转控制线路
31．三相电动机具有过找保护的正转控制线路
32．三相电动机接触器联锁的正反转控制线路
33.三相电动机按钮联锁的正反转控制线路
34.三相电动机按钮接触器复合联锁控制线路
35.三相电动机接触器控制Y/△降压起动
36.三相电动机时间继电器控制Y/△降压起动
利用上述36项实验的元器件也可完成下面电路实验
37．最简单的电路
38．电路中各点电位与参考点的选择
39．电阻的串联
40．电阻的并联
41．电阻的混联
41．电阻分压器电路
43．全电路欧姆定律
44．电桥的应用与平衡条件
45．节点电压法
46．回路电压法
47．支路电流法
48．RCL并联电路
49．串联电路
50．变压器结构及工作原理
51．基尔霍夫第一定律
52．基尔霍夫第二定律
53．日光灯电路原理
54．扩大电压表量程
55．扩大电流表量程
56．RC电路的过度过程
57．RL过渡过程
58．电容的串联电路
59．电容的并联电路
60．电容器的充放电
61．电容器在交直流中的作用
62．条形磁铁在线圈中的运动
63．电容的混联
64．纯电阻、电感、电容电路
65．磁耦合线圈的顺串
66．磁耦合线圈的反串
67．欧姆表的工作原理
68．双联开关二地控制
69．用示波器观察磁滞回线
70．磁路欧姆定律
71．两线圈的互感及同名端
72．互感耦合
73．提高功率因数的方法
74．单相电路功率的测量
75．收录机电源电路
76．滤波电路
77．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。
六、电工技术综合实验装置配置清单（每台）
|
（一）实验元件 |
|||
|
元件盒名 称 |
型号 |
数量 |
备注 |
|
电阻创新透明元件盒 |
0.5Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
5.1Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
100Ω |
2 |
1/2W |
|
电阻创新透明元件盒 |
200Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
300Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
330Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
430Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
510Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
680Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
820Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
1K |
2 |
1/8W |
|
电阻创新透明元件盒 |
1.5K |
1 |
1/8W |
|
电阻创新透明元件盒 |
2K |
2 |
1/8W |
|
电阻创新透明元件盒 |
10K |
1 |
1/8W |
|
电阻创新透明元件盒 |
13K |
1 |
1/8W |
|
电阻创新透明元件盒 |
39K |
2 |
1/8W |
|
电阻创新透明元件盒 |
100K |
1 |
1/8W |
|
电位器透明元件盒 |
470Ω |
1 |
1/2W |
|
电位器透明元件盒 |
1K |
2 |
1/2W |
|
电位器透明元件盒 |
4.7K |
1 |
1/2W |
|
电位器透明元件盒 |
10K |
1 |
1/2W |
|
电位器透明元件盒 |
100K |
1 |
1/2W |
|
电位器透明元件盒 |
470K |
1 |
1/2W |
|
电解电容透明元件盒 |
47µF |
2 |
16V |
|
电解电容透明元件盒 |
220µF |
1 |
35V |
|
电解电容透明元件盒 |
470µF |
1 |
35V |
|
瓷片电容透明元件盒 |
0.01µF |
1 |
63V |
|
瓷片电容透明元件盒 |
0.1µF |
1 |
63V |
|
瓷片电容透明元件盒 |
2µF |
1 |
250V |
|
三极管透明元件盒 |
3DG6 |
2 |
|
|
二极管透明元件盒 |
4007 |
2 |
|
|
二极管透明元件盒 |
2AP9 |
1 |
|
|
指示灯(信号灯)透明元件盒 |
6V0.1A |
1 |
|
|
开关透明元件盒 |
|
4 |
|
|
变压器元件盒 |
220/6V.6V |
1 |
8W |
|
电感透明元件盒 |
8Ω |
1 |
|
|
电感(镇流器)元件盒 |
8W |
1 |
|
|
日光灯管 |
8W |
1 |
|
|
日光灯座透明元件盒 |
|
2 |
|
|
起动器透明元件盒 |
|
1 |
|
|
条形磁铁 |
|
1 |
|
|
原副线圈元件盒 |
|
1 |
|
|
集成座元件盒 |
14脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
电流测量插座元件盒 |
|
3 |
|
|
直流电表 |
5mA |
1 |
|
|
直流电表 |
50mA |
1 |
|
|
直流电表 |
±100uA |
1 |
|
|
直流电表 |
15V |
1 |
|
|
交流电表 |
500mA |
1 |
|
|
（二）电气挂箱及电机 |
|||
|
灯座负载挂箱 |
9只灯座及相应控制开关，灯泡用户自备 |
1 |
|
|
电气实验挂箱一 |
交流接触器2只 |
1 |
|
|
电气实验挂箱二 |
交流接触器1只、热继电器1只 |
1 |
|
|
电气实验挂箱三 |
时间继电器1只，按钮红、黃、绿 |
1 |
|
|
电 动 机 |
△接380V |
1 |
|
|
（三）工具及连接线 |
|||
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
-+各一 |
2 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
电工电子香蕉插头线 |
25 |
|
|
电气控制安全叠插式 |
25 |
||
|
电流测量插头线 |
1 |
||
|
（四）实验台 |
|||
|
主机箱 |
|
1台 |
|
|
实验桌 |
含电气实训屏 |
1张 |
|
|
示波器支架 |
|
1个 |
|
|
储存柜 |
|
1个 |
|
|
学生凳 |
|
2张 |
|
|
防 腐 皮 |
|
1块 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
